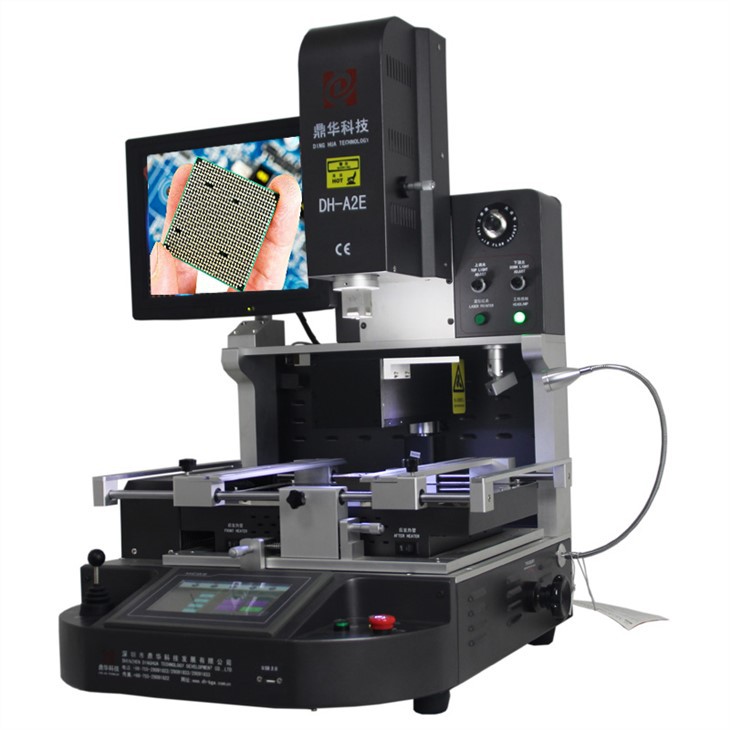

DH-A2E Sjálfvirk BGA endurvinnslustöð



DH-A2E Sjálfvirk BGA endurvinnslustöð





1.Vörueiginleikar Hot Air BGA Machine Rework Station



•Hátt árangursríkt hlutfall viðgerða á flísstigi. Aflóðun, uppsetning og lóðaferli er sjálfvirkt.

• Þægileg röðun.

• Keramik hert gler verndar móðurborðið gegn aflögun.

•Þrjár óháðar hitahitunar + PID sjálfstilling stillt, nákvæmni hitastigs verður á ±1 gráðu

•Innbyggð lofttæmdæla, taktu upp og settu BGA flögur.

2.Specification of Hot AirDH-A2E Sjálfvirk BGA endurvinnslustöð



3. Upplýsingar um innrauða DH-A2E sjálfvirka BGA endurvinnslustöð







4.Hvers vegna velja leysir staðsetningar DH-A2E sjálfvirka BGA endurvinnslustöð?



5.Skírteini um sjónröðun DH-A2E Sjálfvirk BGA endurvinnslustöð



6.Pökkunarlistiaf CCD myndavél DH-A2E Sjálfvirk BGA endurvinnslustöð



7. Sending á CCD linsu DH-A2E Sjálfvirk BGA endurvinnslustöð

Við sendum vélina í gegnum DHL/TNT/UPS/FEDEX, sem er hratt og öruggt. Ef þú vilt frekar aðra sendingarskilmála,

endilega segið okkur frá.



8. Greiðsluskilmálar.

Bankamillifærsla, Western Union, Kreditkort.

Við munum senda vélina með 5-10 fyrirtæki eftir að hafa fengið greiðslu.



9. Notkunarleiðbeiningar fyrir DH-A2E sjálfvirka BGA endurvinnslustöð



10. Hafðu samband við okkur til að fá tafarlaust svar og besta verðið.

Email: John@dh-kc.com

MOB/WhatsApp/Wechat: +86 15768114827

Smelltu á hlekkinn til að bæta WhatsApp mínu við:

https://api.whatsapp.com/send?phone=8615768114827



10.Tengd þekking

SMT íhluturinn er með stensilopstærð og lögun sem er í samræmi við púðann og opnast á 1:1 hátt.

Í sérstökum tilfellum hafa sumir sérstakir SMT íhlutir sérstakar ákvæði um stærð og lögun stensilopsins.

2 Sérstakur SMT hluti stencil opnun 2.1 CHIP hluti: 0603 eða fleiri CHIP hluti, til að skila árangri

koma í veg fyrir myndun tiniperlur. 2.2 SOT89 íhlutir: Vegna lítils púðabils milli púða og íhluta,

það er auðvelt að framleiða gæðavandamál við lóðmál eins og lóðarkúlur. 2.3 SOT252 hluti: Þar sem SOT252 er með stóran púði,

það er auðvelt að framleiða tini perlur og endurrennsli lóðaspennan veldur mikilli tilfærslu. 2.4IC: A. Fyrir venjulega púðahönnun,

IC með PITCH upp á=0.65 mm hefur opnunarbreidd sem er 90% af púðabreidd og stöðuga lengd. B. Fyrir venjulega púðahönnun,

PITCH "= 005mm IC, vegna lítillar PITCH, er auðvelt að brúa, opnunarstilling stencils hefur sömu lengdarstefnu, opið

breidd er {{0}}.5PITCH, og opnunarbreidd er 0,25 mm. 2.5 Önnur tilvik: Þegar púði er of stór er venjulega önnur hliðin stærri en 4 mm og

hin hliðin er ekki minna en 2,5 mm, til að koma í veg fyrir myndun tiniperlur og tilfærslu af völdum spennu, möskva

Mælt er með opnun til að samþykkja skiptingu ristlínu. Breidd ristarinnar er 0,5 mm og ristastærðin er 2 mm, sem má skipta jafnt

eftir púðastærðinni. Kröfur um lögun og stærð prentunarstensilopnunar: Fyrir einfalda PCB samsetningu er límtækni valin. Afgreiðsla

er valinn. CHIP, MELF, SOT íhlutir eru prentaðir í gegnum stensilinn og IC er notaður til að forðast stenciling. Hér er aðeins CHIP, MELF,

Mælt er með SOT prentstenslum fyrir opnastærð og opnunarform. 1. Tvær ská staðsetningargöt verða að vera opnuð við

ská stensilsins og velja skal FIDUCIAL MARK punktopið. 2. Opin eru langar ræmur. Skoðunaraðferð

1) Athugaðu opið og miðjuðu strekkt netið með sjónrænni skoðun. 2) Athugaðu réttmæti stensilopsins í gegnum PCB eininguna.

3) Staðfestu lengd og breidd stensilopsins og sléttleika veggs gatsins og yfirborðs stálplötunnar með

útskrifuð hástyrks smásjá. 4) Þykkt stálplötunnar er staðfest með því að greina þykkt lóðmálma eftir prentun,

það er, niðurstaðan er staðfest. Niðurstaða Stensilhönnunartæknin krefst tíma prufu og eftirlits og prentgæði eru góð

stjórnað. PPM á SMT suðugæðagallanum minnkar úr um 1300ppm í um 130ppm. Vegna þróunar á

pökkunarstefnu nútíma rafeindaíhluta, hærri kröfur eru einnig gerðar til hönnunar stálnets. Það er umræðuefni sem við

þarf að einbeita sér að í framtíðinni.
