SMD PCB móðurborð viðgerðarbúnaður

Sjálfvirkur SMD PCB móðurborð viðgerðarbúnaður

1.Umsókn sjálfvirks SMD PCB móðurborðsviðgerðarbúnaðar

Lóðmálning, reball, aflóðun mismunandi tegunda af flögum: BGA, PGA, POP, BQFP, QFN, SOT223, PLCC, TQFP, TDFN, TSOP,

PBGA, CPGA, LED flís.

	5300W
Topp hitari	Heitt loft 1200W
Botnhitari	Heitt loft 1200W.Infrarautt 2700W
Aflgjafi	AC220V% c2% b110% 25 50% 2f60Hz
Stærð	L530*B670*H790 mm
Staðsetning	V-gróp PCB stuðningur, og með ytri alhliða innréttingu
Hitastýring	K gerð hitamælis, stjórnað með lokuðu lykkju, sjálfstæð upphitun
Hitastig nákvæmni	±2 gráður
PCB stærð	Hámark 450*490 mm, Lágmark 22*22 mm
Fínstilling á vinnubekk	±15 mm fram/aftur, ±15 mm til hægri/vinstri
BGAchip	80*80-1*1 mm
Lágmarks flísabil	0.15 mm
Hitaskynjari	1 (valfrjálst)
Nettóþyngd	70 kg

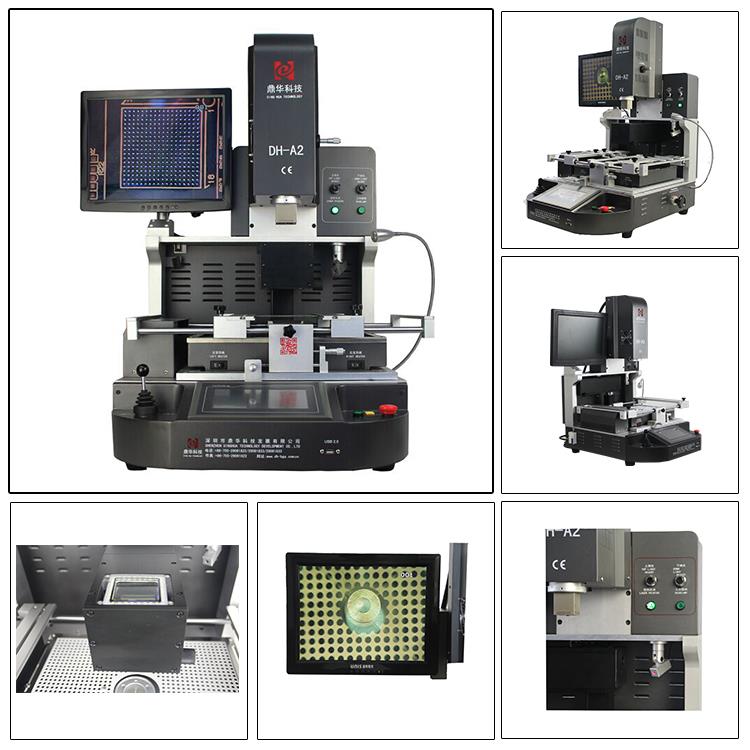

4.Structures of Infrared CCD myndavél Sjálfvirk SMD PCB móðurborð

Viðgerðartæki

2. Hvers vegna Hot Air Reflow Sjálfvirk SMD PCB móðurborðsviðgerðarbúnaður er besti kosturinn þinn?

3.Skírteini um sjónleiðréttingu Sjálfvirkur SMD PCB móðurborðsviðgerðarbúnaður

UL, E-MARK, CCC, FCC, CE ROHS vottorð. Á meðan, til að bæta og fullkomna gæðakerfið,

Dinghua hefur staðist ISO, GMP, FCCA, C-TPAT endurskoðunarvottun á staðnum.

4.Packing & Shipmen



5.Sending fyrirSplit Vision Sjálfvirkur SMD PCB móðurborðsviðgerðarbúnaður

DHL/TNT/FEDEX. Ef þú vilt aðra sendingarskilmála, vinsamlegast segðu okkur. Við munum styðja þig.

6. Hafðu samband við okkur fyrir sjálfvirkan SMD PCB móðurborðsviðgerðarbúnað

Email: john@dh-kc.com

MOB/WhatsApp/Wechat: +8615768114827

Smelltu á hlekkinn til að bæta WhatsApp mínu við:

https://api.whatsapp.com/send?phone=8615768114827

7. Tengd þekking á sjálfvirkum SMD PCB móðurborðsviðgerðarbúnaði

Grunnbilanir í síma og lausnir:

Hluti 1: Greining á ræsibilun

1, Lítill ræsistraumur (um 5-15mA)– Aðalástæðan er sú að örgjörvinn virkar ekki.

• Klukkurásin er biluð (13M og 32.768K) ​​- Athugaðu spennu, AFC og tíðni.
• Klukkukristallinn er skemmdur - Skiptu um kristalinn.
• Klukkukristallinn býr til merki, en hann nær ekki til örgjörvans – Athugaðu tenginguna milli kristalúttaksins og örgjörvans.
• Aflgjafinn fyrir klukkukristal er óeðlilegur - Athugaðu aflgjafann eða aflgjafarás kristalsins.
• Endurstillingarspennan er óeðlileg - Endurstillingarrásin gæti ekki virka rétt (athugaðu aflgjafarásina eða sérstakt endurstillingarrör).
• Örgjörva aflgjafinn er bilaður - Venjulega stafar af því að rafgeymirinn gefur ekki út VCC spennu eða aflgjafarásin virkar ekki.
• Örgjörvinn sjálfur er skemmdur - Skiptu um örgjörva.

2,Ræsingarstraumur er um 30-60mA– Rökrásin er biluð.

• Leturrásin virkar ekki.
• Aflgjafavandamál.
• Vandamál við endurstillingu (endurstilla kveikt á eða bilun í endurstillingu hringrásar).
• Vandamál við val á flísum.
• Gagnalínur eða heimilisfangslínur eru bilaðar.
• Leturskemmdir (innri geymsla eða letursafnskemmdir).
• Örgjörvaskemmdir (innri brot á örgjörva eða bilun í stjórnanda, sem leiðir til dauðastraums upp á 80-150mA í örgjörvum í MOBLINK röð).
• Leturforritið er skemmt.

3, hár ræsistraumur (200-600mA)– Orsakast af álagsleka aflgjafa sem leiðir til of mikils gangstraums.

• Til að gera við slíkar bilanir er nauðsynlegt að skilja hringrásina og íhluti móðurborðsins og aflgjafastillingu. Stórir þéttar eru venjulega nálægt þessum íhlutum og jákvæðu skautanna á þessum þéttum eru tengdir við aflgjafann. Athugaðu andstæða viðnám hringrásarinnar til að ákvarða hvort það sé leki aflgjafa.

4, Stór straumur þegar kveikt er á honum– Þetta vísar til skammhlaups aflgjafa milli jákvæðu og neikvæðu skautanna móðurborðsins, venjulega af völdum skemmda á rafhlöðuknúnum íhlutum eins og aflmagnararásinni, aflgjafarásinni, aflgjafarörinu, hleðslurásinni eða litlum íhlutum tengdum við jörð raflínunnar.

Hluti 2: Ekki hægt að leggja niður

Ef hægt er að kveikja á símanum og virka eðlilega en ekki er hægt að slökkva á honum er vandamálið venjulega í lokunarrásinni:

• Skemmdir íhluta í lokunarrásinni.
• CPU skemmdir.
• Lokunarrás móðurborðsins er aftengd (aflgjafi til örgjörvans eða lokunarrásin er trufluð).
• Power IC skemmdir.

Kafli 3: Sjálfvirk ræsing

Sjálfvirk ræsing getur átt sér stað á tvo vegu: ræsingu á háu stigi og ræsingu á lágu stigi.

• Hágæða stígvél: Einn endi stígvélalínu á háu stigi er þvingaður í hátt ástand. Bilunin stafar venjulega af rafmagns IC, ræsirásinni eða straumrásinni.
• Stígvél á lágu stigi: Farangurslínan er dregin í lágt ástand, oft af völdum bilana í ræsirásinni, aflrásinni eða skottlokarásinni (þar sem sumir símar eru með ræsirás í skottinu). Gefðu gaum að varistornum í ræsirásinni.

Bilun í sjálfvirkri kveikju á Agere flís: Agere kubbasett símar geta sýnt tímatökuviðvörunarvillu. RTC_ALARM merkið er tengt við VRTC spennuna í gegnum viðnám yfir 300K. Ef spennan er óeðlileg lækkar RTC_VIRKJARmerkið og 32,768KHz klukkurásin hættir að virka. Þetta veldur því að hnappurinn bilar þar sem lyklaborðsskannarásin notar 32,768KHz svefnklukkuna. Að skipta um vararafhlöðu leysir málið.

Kafli 4: Sjálfvirk lokun

Ef kveikt er á símanum á venjulegan hátt en slekkur á sér sjálfkrafa:

• Síminn heldur ekki merkinu, sem leiðir til óstöðugleika aflgjafa og lokunar vegna vanhæfni til að viðhalda stöðugri útgangsspennu.
