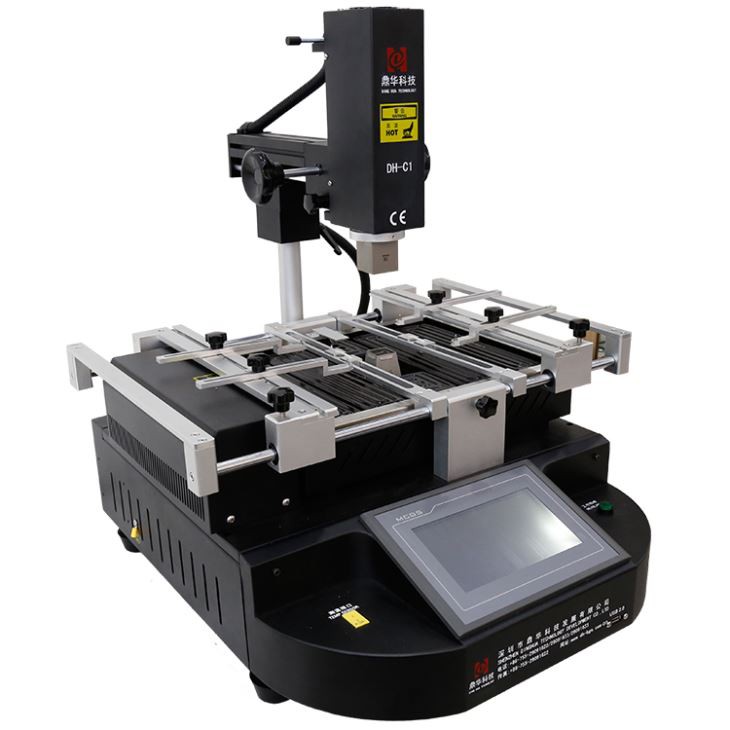

Hot Air Touch Skjár BGA Reballing Station

Heitt loft snertiskjár BGA reballing stöð

Þessi BGA rework stöð DH-C1, með 6 alhliða innréttingum, 2 stykki af geislar og V-spólu fyrir PCB fasta, svo sem tölvu, farsíma og leikjatölva, PS3 / 4 o.fl. er hægt að hita upp og viðgerð.

Vara breytu af heitum loft snerta skjár BGA reballing stöð

Eiginleiki vörunnar

1. Samþykkt með línulegu renna sem getur gert fínstillingu og snöggri stefnu með fullkomnu staðsetningaráreiðanleika og hraðvirkan PCB viðgerðartæki.

2. Búið er með tengibúnaði til að tryggja að það virkar stöðugt og áreiðanlega. Og það er hægt að geyma margar upplýsingar um hitaþol á notendum. Með verndun lykilorðs og breytinga, virkni meðan kveikt er á. Hitastigið verður sýnt á snertiskjánum.
3. Þrjú hitastig svæði til að hita upp sjálfstætt, heitt loft hitari milli efri og neðri svæði, IR hita í botn, hitastig nákvæm stjórn er ± 2 ℃. Efri hitastigssvæðið er hægt að færa sjálfkrafa eftir þörfum, hægt er að stilla annað svæði upp og niður. Efri og neðri hitari er hægt að stilla nokkra hluti stjórn á sama tíma. IR hitastig er hægt að breyta framleiðslugetu í ljósi kröfur um rekstur.

4. Hægt er að snúa hitastigi í 360 gráður, IR hitari í botninum getur hellt upp PCB borðinu á sama hátt.
5. K-gerð hitaþrýstihylkja með mikilli nákvæmni með lokuðu lykkju. Það getur prófað hitastigið nákvæmlega með ytri hitamæli tengi, PCB borð staðsett í lokuðum V-lögun rifa. Sveigjanleg og þægileg alhliða jigs geta komið í veg fyrir skemmdir eða PCB aflögun sem og það er hentugur fyrir alla stærð BGA pakkans.

6. Að hafa viðvörunarsvörun eftir að suðu er lokið, bætt sérstaklega við viðvörunaraðgerð til þægilegrar notkunar.

7. Það hefur hlotið CE-vottorð. Það er búið neyðarstöðvunarrofi og verndarbúnaði til að slökkva sjálfkrafa þegar óeðlilegt slys átti sér stað. Undir þessu ástandi sem hitastigið er ónákvæmt, getur hringrásin sjálfkrafa slökkt á krafti með tvöföldum yfirhitaverndaraðgerð.PCB viðgerðarvél.

Vara upplýsingar um heitt loft snerta skjár BGA reballing stöð

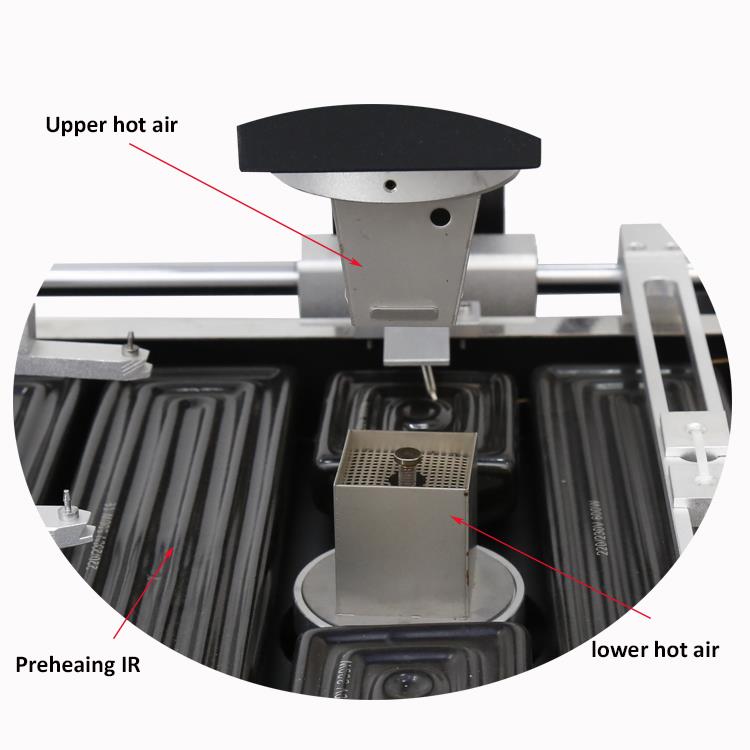

3 óháðar hitastig, efri heitu lofti, lægri heitu lofti og formeðhöndlun á IR, efri / neðri stútur er hægt að aðlaga eftir stærð flísar eða lögun osfrv.

IR hita svæði fyrir PCB forhitað, hentar fyrir 390 * 400mm, svo sem, iPhone, MacBook og önnur farsíma, PCB tölvur.

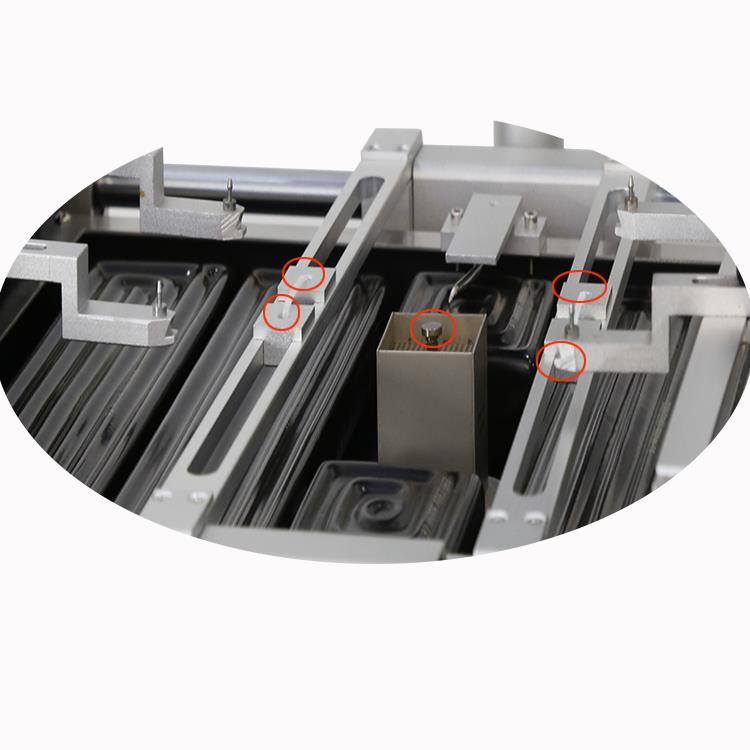

"5 punkta" stuðningur undir PCB sem hitar upp, til þess að halda því áfram á sama stigi, þannig að vernda PCB frá því að vera vansköpuð.

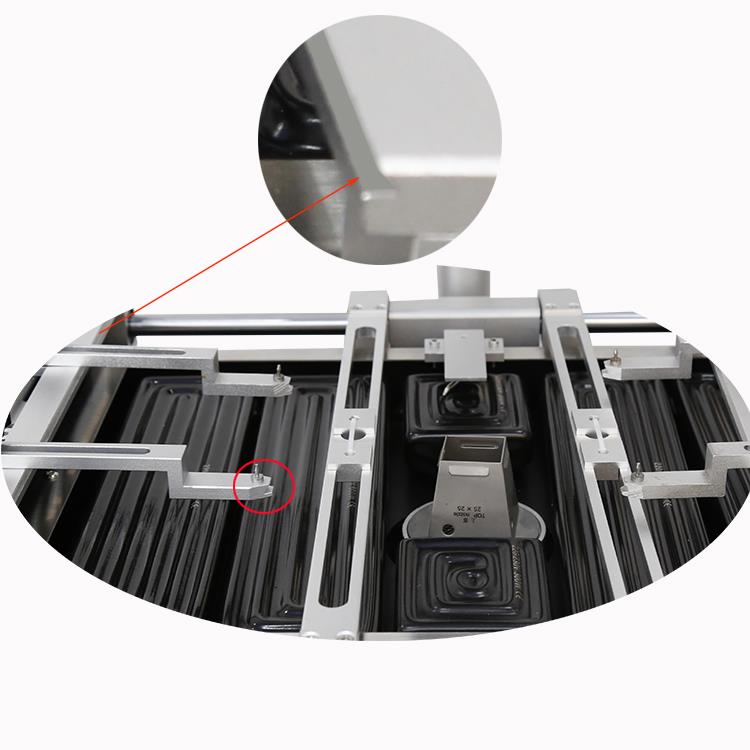

PCB ákvörðun

Thin-þjórfé fyrir lítið gat í PCB sem skiptir máli hver er með hvaða lögun.

V-Groove fyrir þá PCB með óreglulegu formi

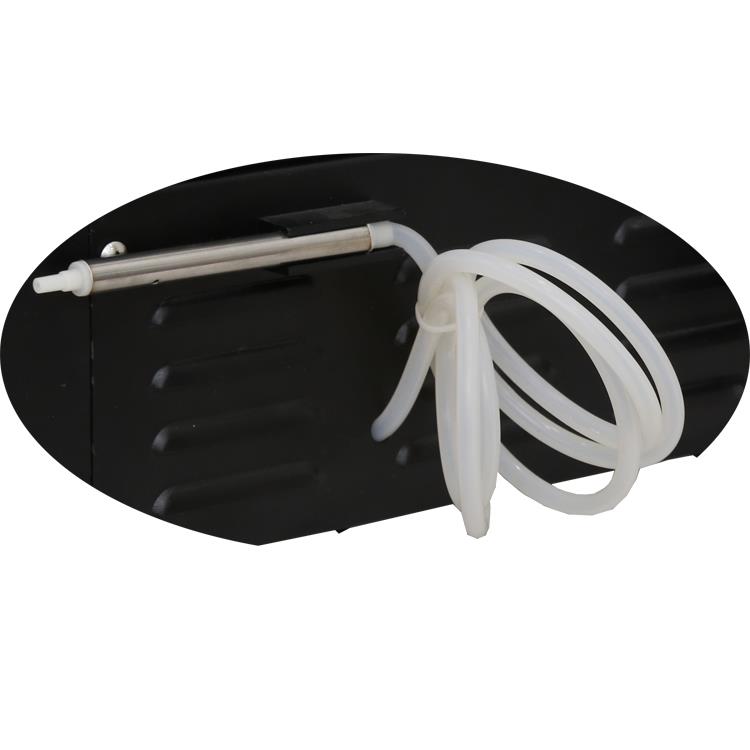

Tómarúm penni

Pump innbyggður, tómarúm penni sett upp utan vél og með allt að lengd 1m mjúkur rör fyrir flís tekin upp eða skipt út.

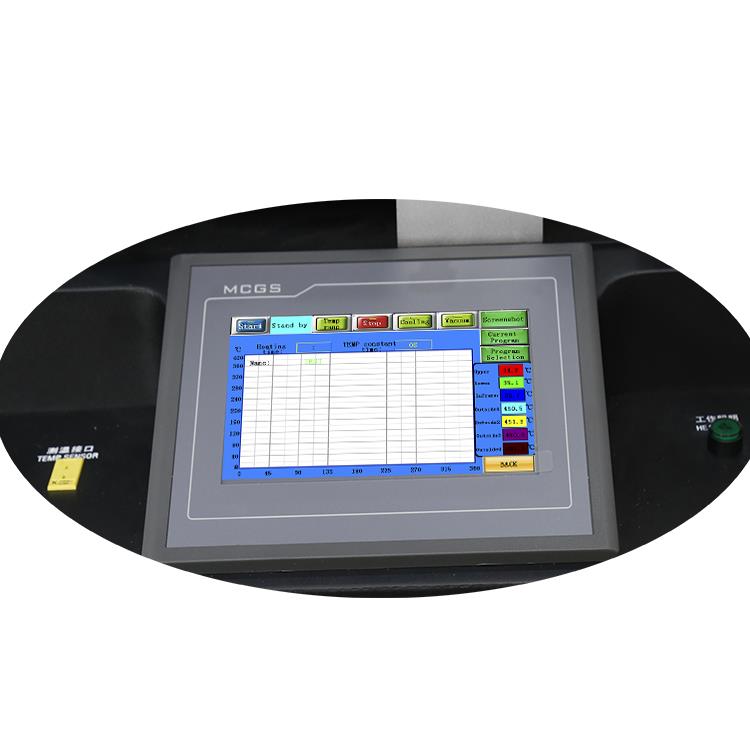

MCGS vörumerki tölva með snerta skjár, PID útreikning til að veiða rauntíma hitastig og kvörðun, hita hverfa er mun hægari en compeers, það eru lykilatriði mikilvægt fyrir árangursríka endurvinnslu niðurstöðu.

Vörur gæði heitt loft snerta skjár BGA reballing stöð

Vibration próf vél fyrir vél að geta titra eins og ökutæki í gangi, svo að við getum séð hvort það verður einhver vandamál komið, einu sinni gerði, það er hægt að leysa á vinnustað.

Svo langt, eins og Foxconn, ZTE og Gionee hafa notað vélar okkar og endurspeglast mjög vel, hafa þeir samþykkt tækni, þannig að vélar okkar verða að hitta þig líka.

FAQ á heitu lofti snerta skjár BGA reballing stöð

1. Q: Hver er hlutur hreyfingarinnar í lóða?

A: Það er að þrífa málmoxíðslagið á yfirborði lóðmálmsins, til að draga úr yfirborðsspennu og auka hitaflutninguna.

2. Spurning: Hvað er flux?

A: Flux er hjálparefni við lóða. Nauðsynlegt til lóða, en eftir lóðun er ekkert framlag og getur jafnvel skaðað sem hvataefni.

3. Spurning: Hvað er lóða?

A: Án þess að trufla efnafræðilega eða líkamlega uppbyggingu er tenging sama eða mismunandi málma við hvort annað bæði rafmagns og vélrænt með því að nota annað málm eða ál sem fylliefni eða geymslu.

4. Spurning: Hvað er desoldering?

A: Í rafeindatækni er desoldering að fjarlægja lóðmálmur og íhluti úr hringrás fyrir bilanaleit, viðgerð, skipti og björgun.

Sumir af hagnýtum viðgerð tæknilega

Hljómsveitarstjórnun, yfirborðsvír Aðferð

OUTLINE

Þessi aðferð er notuð á tölvuborð til að skipta um skemmd eða vantar hringrás á yfirborði tölvuborðsins. Lengd staðall einangrað eða óskilin vír er notaður til að gera við skemmda hringrásina.

VARÚÐ

Breiddarbreidd, bil og núverandi burðargeta má ekki minnka undir leyfilegum vikmörkum.

Aðferð

1. Hreinsaðu svæðið.

2. Fjarlægðu skemmda hluta hringrásarinnar með hnífnum. Skertu hringrásin ætti að vera snyrt aftur á punkt þar sem hringrásin hefur enn gott tengsl við yfirborðið á tölvuborðinu.

ATH

Hægt er að nota hita við skemmda hringrásina með því að nota lóðrétta járn til að leyfa rásinni að fjarlægja auðveldara.

3. Notaðu hníf og skafa burt hvaða lóðmálmgrímu eða húðun frá endanum sem eftir er af hringrásinni.

4. Fjarlægðu öll laus efni. Hreinsaðu svæðið.

5. Leggið lítið magn af vökvaflæði til endanna á eftir hringrásinni. Tin í loka lok hvers hringrás með lóðmálmur og lóða.

6. Hreinsaðu svæðið.

7. Veldu vír til að passa við breidd og þykkt hringrásarinnar sem á að skipta um. Skerið lengd um það bil eftir þörfum. Sjá töflu 1 fyrir Solid Wire Equivalents.

8. Renndu vírinum og tini endana ef þörf krefur. Einangrað vír má nota til skammvinnrar viðgerðar ef leiðarar eru ekki yfir.

9. Hreinsið vírinn.

10. Ef vírinn er lengi eða hefur beygjur, má enda einn endann áður en hann myndar nýja lögunina. Settu vírinn á sinn stað. Vírinn ætti að skarast núverandi hringrás að minnsta kosti 2 sinnum hringrás breidd. Vírinn má haldast á sínum stað með Kapton borði meðan á lóða stendur.

Ef stillingin leyfir skal samskeyti lóðmálmsins vera að lágmarki 3,00 mm (0.125 ") frá tengdum lúkningu. Þessi bilun mun draga úr möguleikanum á endurheimtun á meðan á lóðun stendur.

11. Notið lítið magn af fljótandi flæði til samskeytisins.

12. Lap lóðið vírina í eina enda hringrásarinnar á yfirborði tölvuborðsins. Gakktu úr skugga um að vírinn sé rétt í takt.

Beygðu vírinn eins og þörf krefur til að passa við formið sem vantar hringrásina.
