Reflow Touch Screen BGA Rework Machine

1.Specification Reflow Touch Screen BGA Rework Machine

Kraftur	5300W
Topp hitari	Heitt loft 1200W
Botnhitari	Heitt loft 1200W.Infrarautt 2700W
Aflgjafi	AC220V±10% 50/60Hz
Stærð	L530*B670*H790mm
Staðsetning	V-gróp PCB stuðningur, og með ytri alhliða innréttingu
Hitastýring	K gerð hitamælis, lokuð lykkja stjórn, sjálfstæð upphitun
Hitastig nákvæmni	±2 gráður
PCB stærð	Hámark 450*490 mm.Min 22*22 mm
Fínstilling á vinnubekk	±15 mm fram/aftur, ±15 mm til hægri/vinstri
BGA flís	80*80-1*1 mm
Lágmarks flísabil	0.15 mm
Hitaskynjari	1 (valfrjálst)

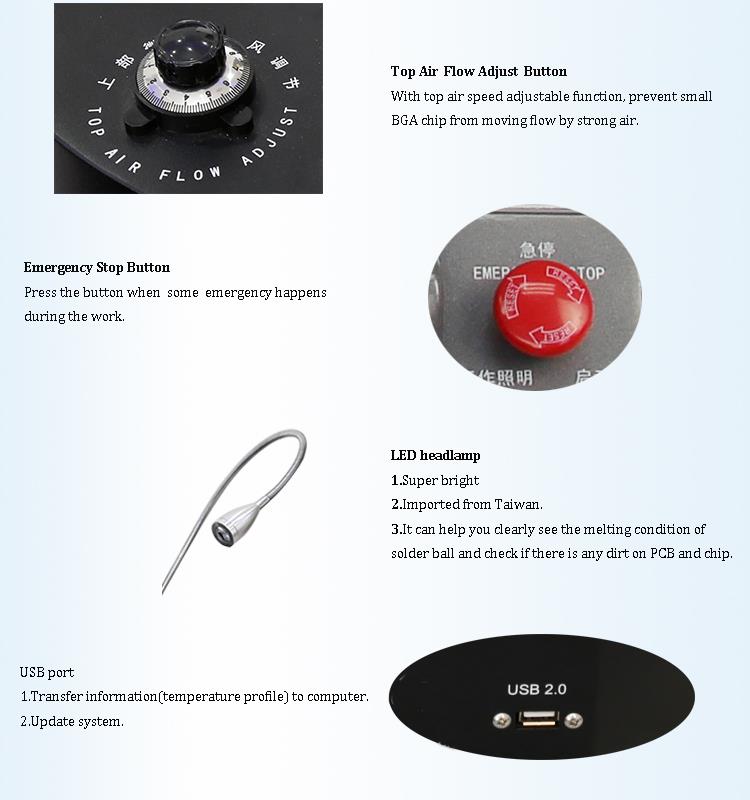

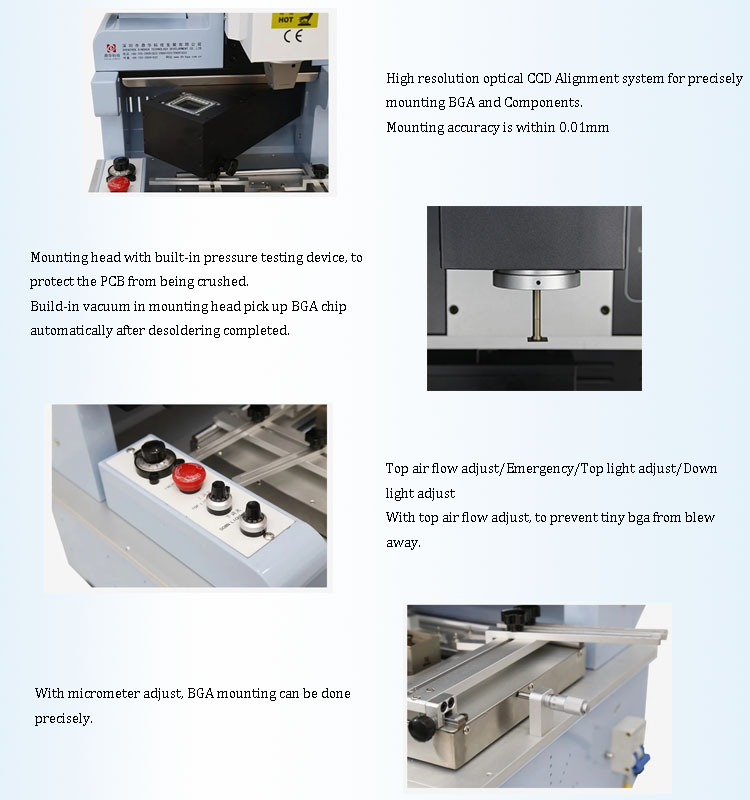

2. Upplýsingar um Reflow Touch Screen BGA Rework Machine

3.Af hverju að velja Reflow Touch Screen BGA endurvinnsluvélina okkar?

4.Skírteini um Reflow Touch Screen BGA Rework Machine

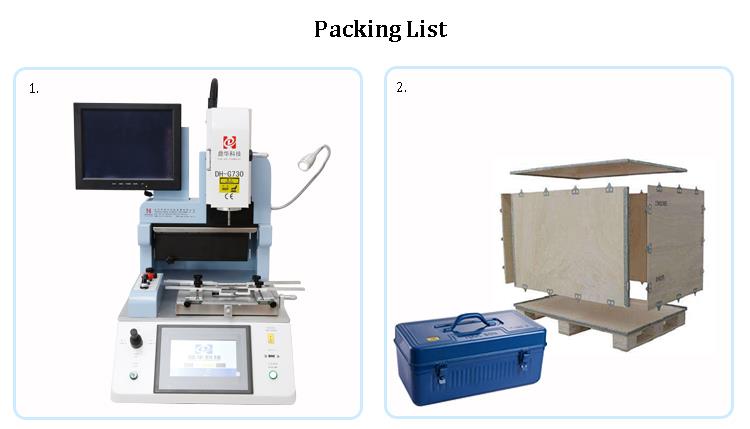

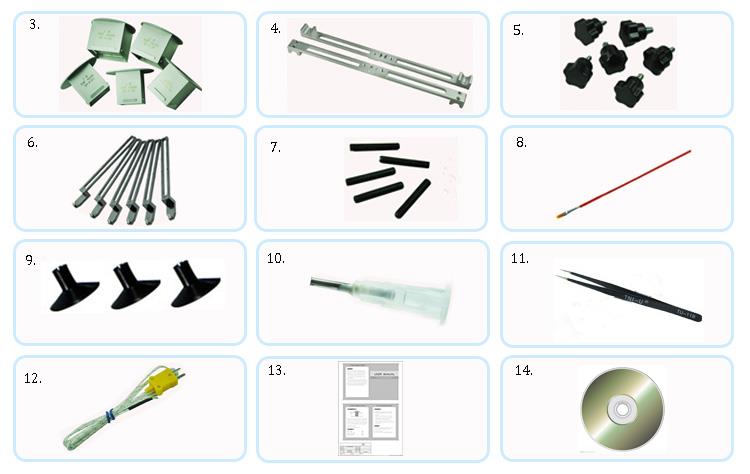

5.Packing & Sending

Tengd þekking

Leiðbeiningar um BGA Chip Rework Operation Process

I. Leiðbeiningar um BGA Chip Repair Process

Þessi grein lýsir fyrst og fremst verklagsreglum um aflóðun og kúluplöntun fyrir BGA ICs, og varúðarráðstöfunum sem þarf að gera þegar unnið er með blý- og blýlausum borðum á BGA endurvinnslustöðinni.

II. BGA Chip Repair Process Lýsing

Eftirfarandi atriði ætti að hafa í huga við BGA viðhald:

1. Til að koma í veg fyrir skemmdir á ofhita meðan á lóðunarferlinu stendur, ætti að stilla hitastig hitaloftsbyssunnar fyrirfram fyrir notkun. Nauðsynlegt hitastig er 280–320 gráður. Ekki ætti að stilla hitastigið meðan á lóðunarferlinu stendur.
2. Komið í veg fyrir skemmdir á stöðurafmagni með því að vera með rafstöðueiginleikaról áður en íhlutir eru meðhöndlaðir.
3. Til að koma í veg fyrir skemmdir af vindi og þrýstingi hitaloftsbyssunnar skal stilla þrýsting og loftflæði hennar fyrir notkun. Forðastu að hreyfa byssuna á meðan þú ert að aflóða.
4. Til að koma í veg fyrir skemmdir á BGA púðunum á PCBA skaltu snerta BGA varlega með pincet til að athuga hvort lóðmálmur hafi bráðnað. Ef hægt er að fjarlægja lóðmálmur, tryggðu að óbrædd lóðmálmur sé hituð þar til hún bráðnar. Athugið: Farið varlega og ekki beita of miklu afli.
5. Gefðu gaum að staðsetningu og stefnu BGA á PCBA til að forðast myndun efri lóðmálmúlu.

III. Grunnbúnaður og verkfæri sem notuð eru við BGA viðhald

Eftirfarandi eru grunnbúnaður og verkfæri sem þarf:

1. Snjöll heitloftbyssa (notuð til að fjarlægja BGA).
2. Andstæðingur-truflanir viðhaldsskrifborð og rafstöðueiginleg úlnliðsól (vertu með úlnliðsólina fyrir notkun og vinndu á varnarstöðustöð).
3. Anti-static hreinsiefni (notað til að þrífa BGA).
4. BGA endurvinnslustöð (notuð fyrir BGA lóðun).
5. Háhitaofn (til að baka PCBA plötur).

Aukabúnaður: Vacuum sogpenni, stækkunargler (smásjá).

IV. Undirbúningur fyrir bakstur og tengdar kröfur

1.Brettan mun krefjast mismunandi bökunartíma eftir útsetningartíma. Útsetningartíminn miðast við vinnsludagsetningu á strikamerki töflunnar.

2. Bökunartímar eru sem hér segir:

• Lýsingartími Minna en eða jafnt og 2 mánuðir: Bökunartími=10 klukkustundir, hitastig=105±5 gráður
• Lýsingartími > 2 mánuðir: Bökunartími=20 klukkustundir, hitastig=105±5 gráður

3.Áður en borðið er bakað skaltu fjarlægja hitanæma íhluti, eins og ljósleiðara eða plast, til að koma í veg fyrir skemmdir af völdum hita.

4.Allri BGA endurvinnslu verður að vera lokið innan 10 klukkustunda eftir að borðið er tekið úr ofninum.

5.Ef BGA endurvinnslu er ekki hægt að ljúka innan 10 klukkustunda, geymdu PCBA í þurrkofni til að forðast rakaupptöku. Endurhitun PCBA gæti valdið skemmdum.

V. BGA flísaflóðunarskref og kúluplöntun

1.BGA Undirbúningur fyrir lóðun

Stilltu hitaloftbyssuna sem hér segir: hitastig=280 gráður –320 gráður, lóðatími=35–55 sekúndur, loftstreymi=stig 6. Settu PCBA á andstæðingur-truflanir skrifborðið og tryggja það.

2.Lóða BGA Chip

Mundu stefnu og staðsetningu flísarinnar áður en þú fjarlægir hana. Ef það er engin silkiskjár eða merking á PCBA, notaðu merki til að útlína lítið svæði í kringum botn BGA. Settu smá flæði undir eða í kringum BGA. Veldu viðeigandi BGA-stærð sérstaka suðustút fyrir heitloftsbyssuna. Stilltu handfang byssunnar lóðrétt við BGA og skildu eftir um 4 mm á milli stútsins og einingarinnar. Virkjaðu hitaloftsbyssuna. Það mun sjálfkrafa af lóða með því að nota forstilltar breytur. Eftir aflóðun skaltu bíða í 2 sekúndur og nota síðan sogpenna til að fjarlægja BGA íhlutinn. Eftir að hann hefur verið fjarlægður, skoðaðu púðann með tilliti til skemmda eins og púðalyftingar, rispur á hringrás eða losun. Ef eitthvað óeðlilegt finnst skaltu taka á því strax.

3.BGA og PCB Þrif

• Settu borðið á vinnubekkinn. Notaðu lóðajárn og lóðfléttu til að fjarlægja umfram lóðmálmur af púðunum. Gætið þess að toga ekki í púðann til að forðast skemmdir.
• Eftir að púðarnir hafa verið hreinsaðir skaltu nota PCB hreinsilausn og tusku til að þrífa yfirborðið. Ef örgjörvinn krefst endur-kúlu, notaðu ultrasonic hreinsiefni með andstæðingur-truflanir tæki til að þrífa BGA hluti áður en aftur kúlu.

Athugið:Fyrir blýlaus tæki ætti hitastig lóðajárns að vera 340±40 gráður. Fyrir CBGA og CCGA púða ætti hitastig lóðajárns að vera 370±30 gráður. Ef hitastig lóðajárns er ófullnægjandi, ætti að gera breytingar miðað við raunverulegar aðstæður.

4.BGA Chip Balling

Dósið fyrir BGA-flögur ætti að vera búið til úr laser-gataðri stálplötum með einhliða útbreiddu möskva. Þykkt blaðsins ætti að vera 2 mm og holuveggirnir ættu að vera sléttir. Neðri hlið holunnar (hliðin sem snertir BGA) ætti að vera slétt og laus við rispur. Notaðu BGA endurvinnslustöðina, settu BGA á stensilinn og tryggðu nákvæma röðun. Stencilinn ætti að vera festur með segulkubb. Lítið magn af þykkara lóðmálmi er sett á stensilinn og fyllir öll möskvaop. Stálplatan er síðan lyft rólega upp og skilja eftir litlar lóðarkúlur á BGA. Þessar eru síðan hitnar aftur með heitu loftbyssu til að mynda einsleitar lóðmálmúlur. Ef lóðmálmúlur vantar á einstaka púða skaltu setja aftur lóðmálmur með því að þrýsta á stálplötuna aftur. Ekki hita stálplötuna með lóðmálminu, þar sem það gæti haft áhrif á nákvæmni þess.

5.BGA Chip lóðun

Settu örlítið magn af flæði á BGA lóðmálmbolta og PCBA púða, taktu síðan BGA við upprunalegu merkingarnar. Forðastu að nota of mikið flæði, þar sem það getur valdið rósínbólum sem geta fært flísina til. Settu PCBA á BGA endurvinnslustöðina og stilltu það lárétt. Veldu viðeigandi stút og stilltu stútinn 4 mm fyrir ofan BGA. Notaðu forvalið hitastig á BGA endurvinnslustöðinni, sem mun sjálfkrafa lóða BGA.Athugið:Ekki ýta á BGA meðan á lóðun stendur þar sem það gæti valdið skammhlaupi á milli kúlanna. Þegar BGA lóðmálmkúlurnar bráðna mun yfirborðsspennan miðja flísina á PCBA. Þegar endurvinnslustöðin lýkur upphitun mun hún gefa viðvörun. Ekki hreyfa PCBA fyrr en það hefur kólnað í 40 sekúndur.

VI. BGA lóðaskoðun og PCBA borðhreinsun

1. Eftir lóðun skaltu hreinsa BGA íhlutinn og PCBA með því að nota plötuhreinsiefni til að fjarlægja umfram flæði og lóðaagnir.
2. Notaðu stækkunarlampa til að skoða BGA og PCBA, athugaðu hvort flísinn sé í miðju, í takti og samsíða PCBA. Leitaðu að yfirfalli yfir lóðmálmi, skammhlaupum eða öðrum vandamálum. Ef einhver óeðlileg finnast skaltu lóða viðkomandi svæði aftur. Ekki halda áfram að prófa vélina fyrr en skoðun er lokið, til að forðast að stækka bilunina.
