BGA Rework Station Sjálfvirk DH-A2E
CCD myndavél sjónræn sjálfvirk bga endurvinnslustöð
Sjálfvirk lóðun, aflóðun og uppsetning, sjálfvirkur upptöku flís þegar aflóðun er lokið.
Sjálfvirkt fóðrunarkerfi flísar virkt.
HD CCD Optical Alignment kerfi til að festa BGA og íhluti nákvæmlega. CCD linsu sjálfvirkt samanbrot og teygja.
Laser staðsetning fyrir hraða staðsetningu BGA Chip og móðurborð.
Lýsing
CCD myndavél sjónræn sjálfvirk bga endurvinnslustöð
Yfirlit yfir eiginleika
☛ Sjálfvirk lóðun, lóðahreinsun og uppsetning, sjálfvirk taka upp flísina þegar lóðahreinsun er lokið.
☛Sjálfvirkt fóðrunarkerfi flísar virkt.
☛ HD CCD Optical Alignment kerfi til að festa BGA og íhluti nákvæmlega. CCD linsu sjálfvirkt samanbrot og teygja.
☛ Óháð MITSUBISHI PLC inni til að stjórna hreyfingum, hreyfing stöðugri og nákvæmari.
☛ Laser staðsetning fyrir hraða staðsetningar BGA flís og móðurborð.
☛ BGA festingarnákvæmni innan við 0,01 mm, árangur viðgerðar 99,9 prósent .
☛ Útbúinn með loftflæðisstillingarhnappi fyrir ofan, til að mæta kröfum um smáflögur.
☛ Frábær öryggisaðgerðir, með neyðarvörn.
☛ Notendavæn aðgerð, fjölvirkt vinnuvistfræðikerfi.
Óháð Japan upprunaleg MITSUBISHI PLC stjórn
Hreyfing efst hitari/festingarhaus/CCD linsu stöðugri og nákvæmari.

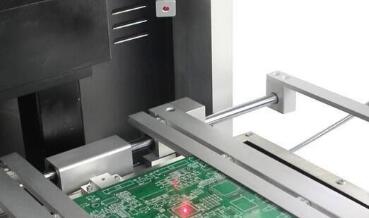

Laser staða
Laser aðstoð staðaning, hröð staðsetning til að gera endurtekna vinnu á sömu tegund PCB borðum,
sparar þér mikinn dýrmætan tíma.
| Tæknilýsing | ||
| 1 | Algjör kraftur | 5300w |
| 2 | 3 sjálfstæðir ofnar | Topp heitt loft 1200w, neðra heitt loft 1200w, botn innrauð forhitun 2700w |
| 3 | Spenna | AC220V±10％ 50/60Hz |
| 4 | Rafmagnshlutar | 7 tommu snertiskjár ásamt snjallri hitastýringareiningu með mikilli nákvæmni skrefmótor drifbúnaður auk PLC plús LCD skjár auk háupplausnar sjón CCD kerfi auk laser staðsetningar |
| 5 | Hitastýring | K-Sensor lokað lykkja plús PID sjálfvirk hitauppbót auk hitaeining, hitastigsnákvæmni innan ±2 gráður. |
| 6 | PCB staðsetning | V-groove plús alhliða festing auk færanlegrar PCB hillu |
| 7 | Viðeigandi PCB stærð | Hámark 370x410mm Min 22x22mm |
| 8 | Gildandi BGA stærð | 2x2mm ~ 80x80mm |
| 9 | Mál | 600x700x850 mm (L*B*H) |
| 10 | Nettóþyngd | 70 kg |
