BGA Rework Profiles

BGA endurvinnsla þarf að stilla hitaferilinn í samræmi við mismunandi lóðmálmalímaferil, þannig að hitaferillinn á púðanum sé nálægt lóðmálmalímaferlinum. Almennt er upphitunaraðferðin fyrir fjölhitasvæði sem sýnd er á (Mynd 1) notuð og hitaferillinn er skipt í forhitunarsvæði, virkt svæði, endurrennslissvæði og kælisvæði.

                                                      Mynd 1

1. forhitunarsvæði

Forhitunarstig (Forhitunarstig), einnig kallað hallasvæði, hækkar hitastigið frá umhverfishita til virkjunarhitastigs lóðmálms, eyðileggur málmoxíðfilmuna og hreinsar yfirborð lóðmálmblöndu duftsins, sem stuðlar að íferð lóðmálms og myndun á lóðmálmi samskeyti. Stýra ætti hitahækkunarhraðanum á þessu svæði innan viðeigandi bils. Ef það er of hratt mun hitalost eiga sér stað og undirlagið og tækin geta skemmst; ef það er of hægt mun ekki vera nægur tími fyrir PCB til að ná virku hitastigi, sem veldur ófullnægjandi rokgjörn leysis. , sem hefur áhrif á suðugæði. Almennt er hámarkshiti tilgreint að vera 4 gráður / sek, og hitastigið er venjulega 1 til 3 gráður / sek.

2. virkt svæði

Virka svæðið (Soak stage), stundum kallað hitaverndarsvæðið, vísar til þess ferlis þar sem hitastigið hækkar úr 140 gráður í 170 gráður. Megintilgangurinn er að láta hitastig PCB hlutanna hafa tilhneigingu til að vera einsleitt og lágmarka hitamuninn; til að leyfa virkjun flæðisins, púðans, oxíðfjarlægingar á lóðmálmboltum og íhlutaleiðum. Þetta svæði er yfirleitt 33 ~ 50 prósent af hitarásinni og þetta stig tekur 40 ~ 120 sekúndur.

3. endurrennslissvæði

Megintilgangur endurrennslisstigsins er að koma í veg fyrir að lóðmálmur eða málmur haldi áfram að oxast, auka vökva lóðmálmsins, bæta enn frekar bleytingargetu milli lóðmálmsins og púðans og hækka hitastig PCB samstæðunnar frá virka hitastigi. að ráðlögðum hámarkshitastigi. Bakflæðið á þessu stigi ætti ekki að vera of langt, venjulega 30-60 við háan hita. Hitastigið hækkar í 3 gráður/sek, dæmigerður hámarkshiti er yfirleitt 205-230 gráður og tíminn til að ná hámarki er 10-20s. Bræðslumarkshitastig mismunandi lóða er mismunandi, svo sem 63Sn37Pb er 183 gráður C og 62Sn / 36Pb / 2Ag er 179 gráður C, þannig að frammistöðu lóðmálma líma ætti að taka tillit til þegar breytur eru stilltar. Virkjunarhitastigið er alltaf aðeins lægra en bræðslumarkshitastig málmblöndunnar og hámarkshitastigið er alltaf við bræðslumarkið.

4. kælisvæði

Kælistig (kælistig), tini-blýduftið í þessum hluta lóðmálmamassasins hefur bráðnað og vætað yfirborðið sem á að tengja að fullu, það ætti að kæla eins hratt og mögulegt er, sem mun hjálpa til við að fá bjarta lóðmálmur, og hafa góð heilindi og lítið snertihorn. Hins vegar mun of hröð kæling leiða til of mikils hitastigs milli íhlutans og undirlagsins, sem leiðir til misræmis í hitaþenslu, sem leiðir til klofnings á lóðmálminu og púðanum og aflögun undirlagsins. Almennt er hámarks leyfilegur kælihraði ákvarðaður af viðbrögðum íhlutsins við hita. Fer eftir höggþoli. Miðað við ofangreinda þætti er kælihraði á kælisvæðinu almennt um 4 gráður/sek.

Ferillinn sem sýndur er á mynd 1 er mjög mikið notaður og er hægt að kalla hann hitahaldsferil. Lóðmálmið hækkar hratt frá upphafshitastigi upp í ákveðið forhitunarhitastig á bilinu 140-170 gráður og viðheldur því í u.þ.b. 40-120s til að varðveita hita. svæði, hitaðu síðan fljótt upp í endurrennslissvæðið og kældu að lokum hratt niður og farðu inn í kælisvæðið til að ljúka lóðuninni.

Endurflæðissniðið er lykillinn að því að tryggja gæði BGA lóðunar. Áður en endurflæðisferillinn er ákvarðaður þarf að skýra það: lóðmálmur með mismunandi málminnihaldi hefur mismunandi hitaferil. Í fyrsta lagi ætti það að vera stillt í samræmi við hitastigsferilinn sem framleiðandi lóðmálmamassa mælir með, vegna þess að lóðmálmblöndun í lóðmálminu ákvarðar bræðslumarkið og flæðið ákvarðar hitaferilinn. Virkjunarhitastig. Að auki ætti að aðlaga lóðmálmalímaferilinn á staðnum í samræmi við efnisgerð, þykkt, fjölda laga og stærð PCB.

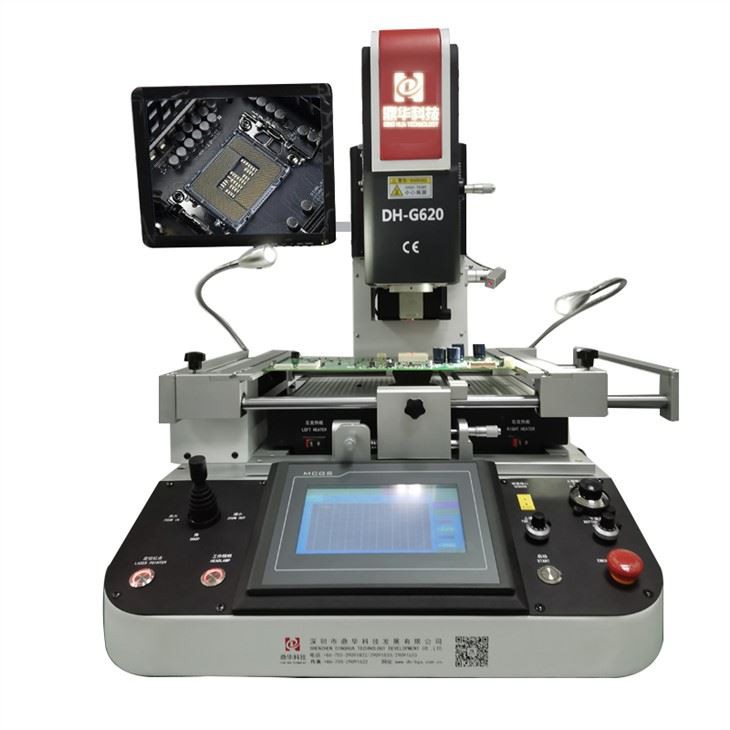

Hitastýringarkerfi BGA endurvinnslustöðvarinnar þarf að tryggja að íhlutir sem á að endurvinna, nærliggjandi íhlutir eða íhlutir og PCB púðar geta ekki skemmst við sundurtöku og lóðun. Almennt má skipta upphitunaraðferðum við endurrennsli lóða í tvær tegundir: heitt lofthitun og innrauða upphitun. Heitt lofthitun er einsleit á litlu svæði og það verður staðbundið kalt svæði á stóru svæði; á meðan innrauð upphitun er einsleit á stóru svæði, er ókosturinn sá að vegna dýptar litar hlutarins er frásoginn og endurspeglast hitinn ekki einsleitur. Vegna takmarkaðs rúmmáls BGA endurvinnslu vinnustöðvarinnar verður hitastýringarkerfi hennar að samþykkja sérstaka hönnun.
