BGA Rework Station fyrir farsíma

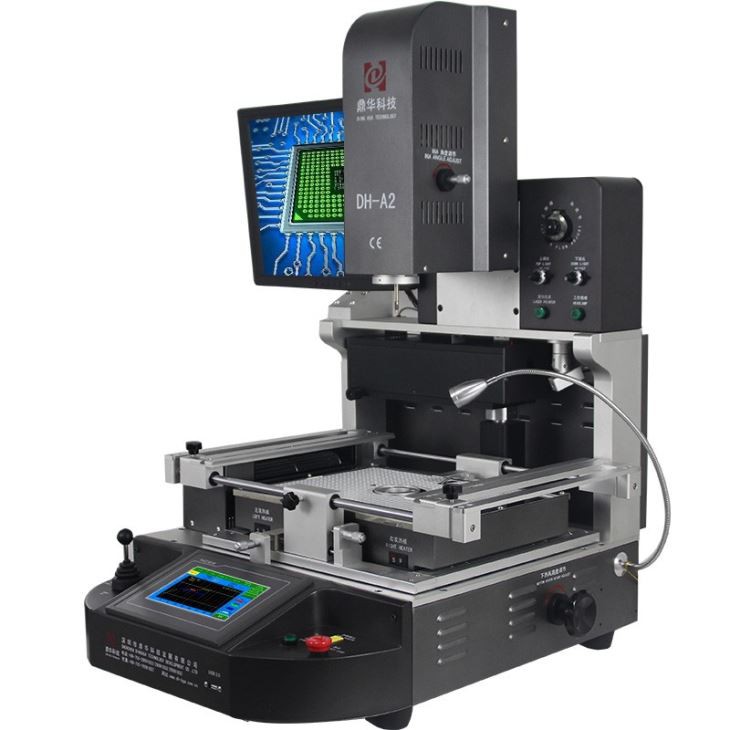

DH-A2 BGA endurvinnslustöð fyrir farsíma

BGA endurvinnslustöðin fyrir farsímaviðgerðir er hönnuð til að gera við PCB í farsímum. Þessi stöð er notuð til að skipta út íhlutum eins og samþættum hringrásum, örgjörva, grafískum örgjörvum og öðrum rafeindahlutum á PCB borðinu. Það er einnig hægt að nota til að fjarlægja eða skipta um gallaða íhluti. Eiginleikar fela í sér stillanlegt hitastig og loftþrýsting, sjálfvirkan lóðmatara og staðsetningarrammar með mikilli nákvæmni.

Viðfang DH-A2 BGA endurvinnslustöðvar fyrir farsíma

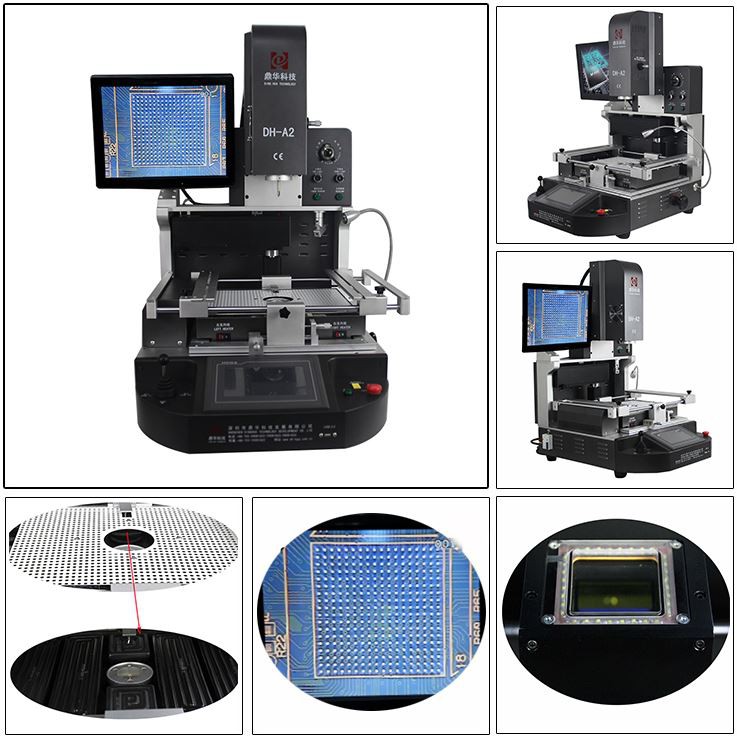

Fyrir mismunandi skoðanir á BGA endurvinnslustöðinni

Upplýsingar um myndskreytingu fyrir BGA endurvinnslustöð

Ítarlegir eiginleikar

① Topp heitt loftstreymi er stillanlegt til að mæta eftirspurn hvers kyns flísar.
② Aflóðun, uppsetning og lóðun sjálfkrafa.

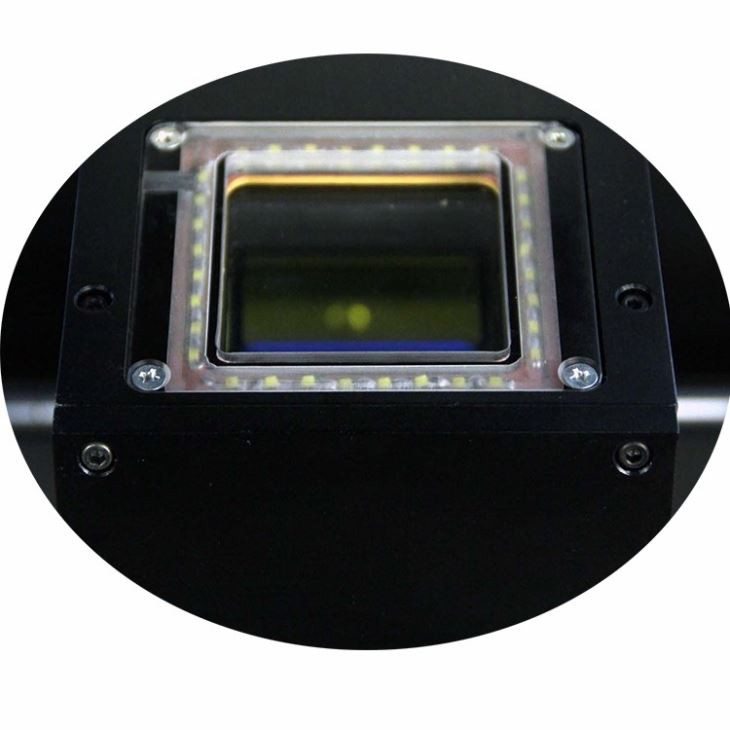

③ Innbyggð leysir staðsetning, hjálpar hraða staðsetningu fyrir PCBa.
④ Innrautt hitakerfi með þremur sjálfstæðum hitari.

⑤ Festingarhaus með innbyggðum þrýstiprófunarbúnaði, til að vernda PCB frá því að vera mulið.
⑥ Innbyggt lofttæmi í festingarhaus tekur upp BGA flís sjálfkrafa eftir að aflóðun er lokið.

1. Vél: 1 sett
2. Allt pakkað í stöðugar og sterkar tréhylki, hentugur fyrir inn- og útflutning.
3. Efsti stútur: 3 stk (31*31mm, 38*38mm, 41*41mm)
Neðstútur: 2 stk (34*34mm, 55*55mm)
4. Bjálki: 2 stk
5. Plómuhnappur: 6 stk
6. Alhliða innrétting: 6 stk
7. Stuðningsskrúfa:5 stk
8. Burstapenni:1 stk
9. Tómarúmsbolli:3 stk
10. Tómarúmsnál:1 stk
11. Pincet:1 stk
12. Hitaskynjara vír:1 stk
13. Fagleg leiðbeiningabók: 1 stk
14. Kennsludiskur: 1 stk

Nokkrar algengar spurningar um hvernig á að stilla hitastig fyrir BGA endurvinnslustöð fyrir farsíma:

1, umframflæði og mengun:Það er of mikið flæði á BGA-yfirborðinu og stálnetið, lóðarkúlurnar og boltaborðið eru ekki hrein eða þurr.

2, Geymsluskilyrði:Lóðmálmið og lóðmálmúlurnar eru ekki geymdar í kæli við 10 gráður. PCB og BGA kunna að hafa raka og hafa ekki verið bakaðar.

3, PCB stuðningskort:Þegar BGA er lóðað, ef PCB stuðningskortið er of þétt, er ekkert pláss fyrir hitauppstreymi, sem getur valdið aflögun og skemmdum á borðinu.

4, Mismunur á blýlausu og blýlausu lóðmálmi:Blý lóðmálmur bráðnar við 183 gráður, en blýlaust lóðmálmur bráðnar við 217 gráður. Blý lóðmálmur hefur betri vökva, en blýlaust lóðmálmur er minna fljótandi en umhverfisvænt.

5, Þrif á innrauða hitaplötunni:Dökku innrauða hitaplötuna neðst ætti ekki að þrífa með fljótandi efnum. Notaðu þurran klút og pincet til að þrífa.

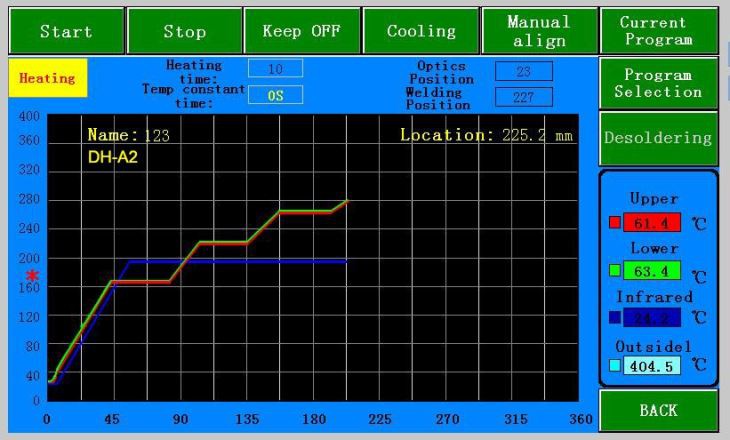

6, Stilla hitaferil:Ef mældur hitastig nær ekki 150 gráðum eftir að öðru þrepi (hitunarstigi) lýkur er hægt að hækka markhitastigið í öðru þrepi hitaferilsins eða lengja stöðugan hitatíma. Almennt ætti hitastigsmælingin að ná 150 gráðum eftir að annarri ferilhlaupinu er lokið.

7, hámarks hitaþol:Hámarkshiti sem BGA yfirborðið þolir er minna en 250 gráður fyrir blý lóðmálmur (staðall er 260 gráður) og minna en 260 gráður fyrir blýfrí lóðmálmur (staðall er 280 gráður). Skoðaðu BGA forskriftir viðskiptavinarins til að fá nákvæmar upplýsingar.

8, Aðlögun endurflæðistíma:Ef endurrennslistíminn er of stuttur skaltu auka stöðugan hitatíma endurrennslishlutans í meðallagi og lengja tímann eftir þörfum.

Þó að stilla hitaferilinn fyrir BGA endurvinnslustöðina getur verið flókið, þarf aðeins að prófa það einu sinni. Eftir að hitaferillinn hefur verið vistaður er hægt að endurnýta hana mörgum sinnum. Þolinmæði og gaumgæfni meðan á stillingarferlinu stendur eru nauðsynleg til að tryggja að BGA endurvinnslustöðin sé rétt stillt og tryggir þar með mikla endurvinnslu.
