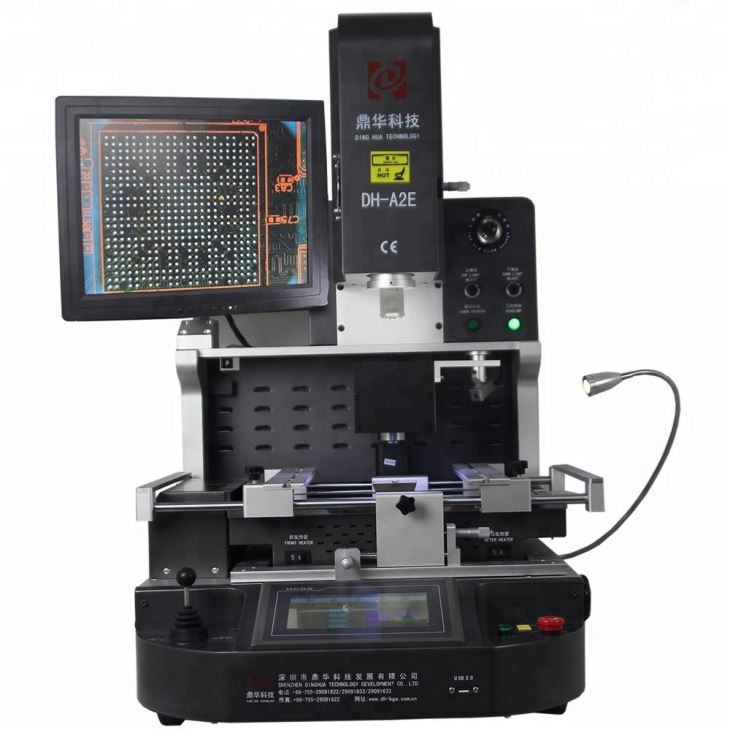

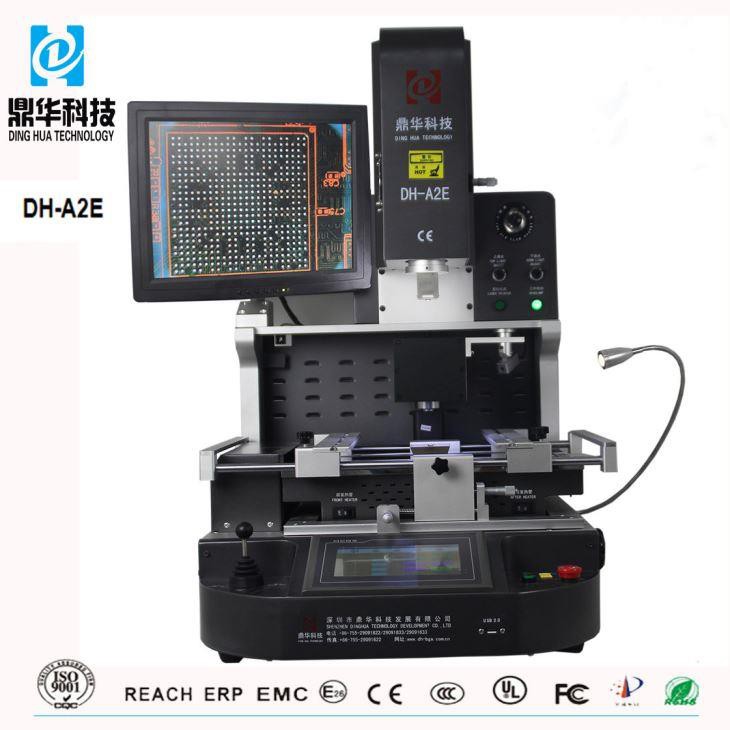

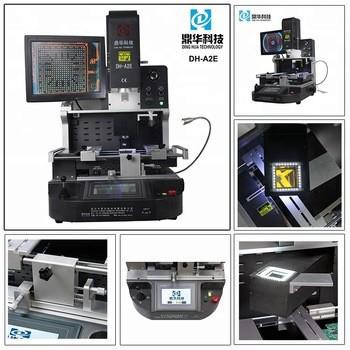

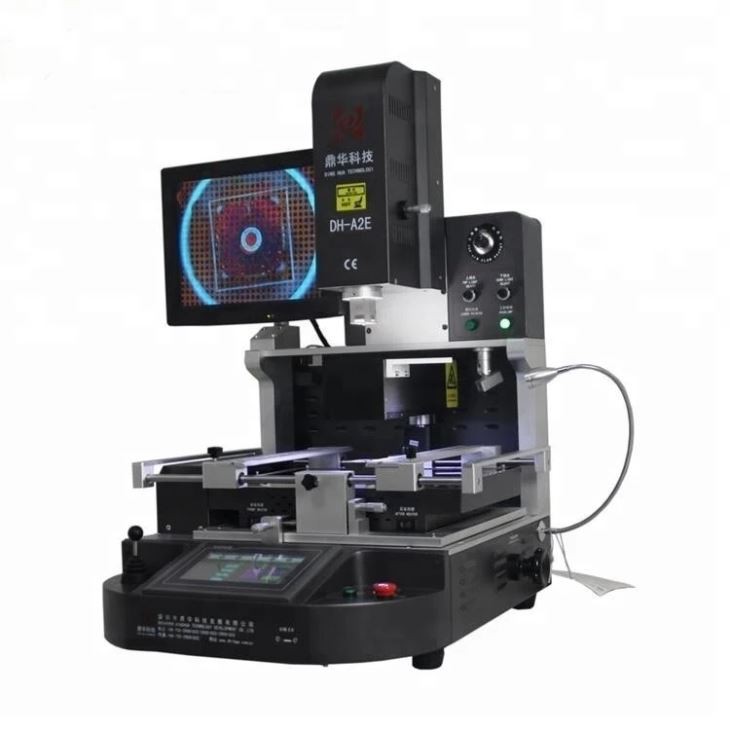

Optical Alignment Mobile IC Repairing Tools

Optical Alignment Mobile IC Repairing Tools

Optical Alignment Mobile IC Repairing Tools eru sérhæfður búnaður sem notaður er fyrir nákvæmni viðgerðir og röðun samþættra rafrása (ICs) í farsímum eins og snjallsímum. Þessi verkfæri, oft hluti af BGA endurvinnslustöðvum, innihalda ljóskerfi með mikilli nákvæmni, eins og smásjár eða myndavélar, til að staðsetja ICs nákvæmlega. Þeir tryggja rétta röðun lítilla íhluta, eins og BGA flísar, með hringrásarpúðum. Kerfið inniheldur einnig lóða- eða endurvinnslubúnað með sjálfvirkum eiginleikum og nákvæmri hitastýringu, sem gerir ráð fyrir öruggum og skilvirkum viðgerðum.



Aflóða BGA kúlu og tini



Tæknilýsing:

1	Algjör kraftur	5200w
2	3 sjálfstæðir ofnar	Topp heitt loft 1200w, neðra heitt loft 1200w, botn innrauð forhitun 2700w
3	Spenna	AC220V±10% 50/60Hz
4	Rafmagnshlutar	7 tommu snertiskjár + skynsamleg hitastýringareining með mikilli nákvæmni + skrefmótor drif + PLC + LCD skjá + háupplausn sjón CCD kerfi + leysir staðsetning
5	Hitastýring	K-Sensor lokað lykkja + PID sjálfvirk hitauppbót + hitaeining, hitastigsnákvæmni innan ±2 gráður.
6	PCB staðsetning	V-gróp + alhliða festing + færanleg PCB hilla
7	Viðeigandi PCB stærð	Hámark 370x410mm Min 22x22mm
8	Gildandi BGA stærð	2x2mm ~ 80x80mm
9	Mál	600x700x850mm (L*B*H)
10	Nettóþyngd	70 kg

Umsóknir:



Einkennandi:

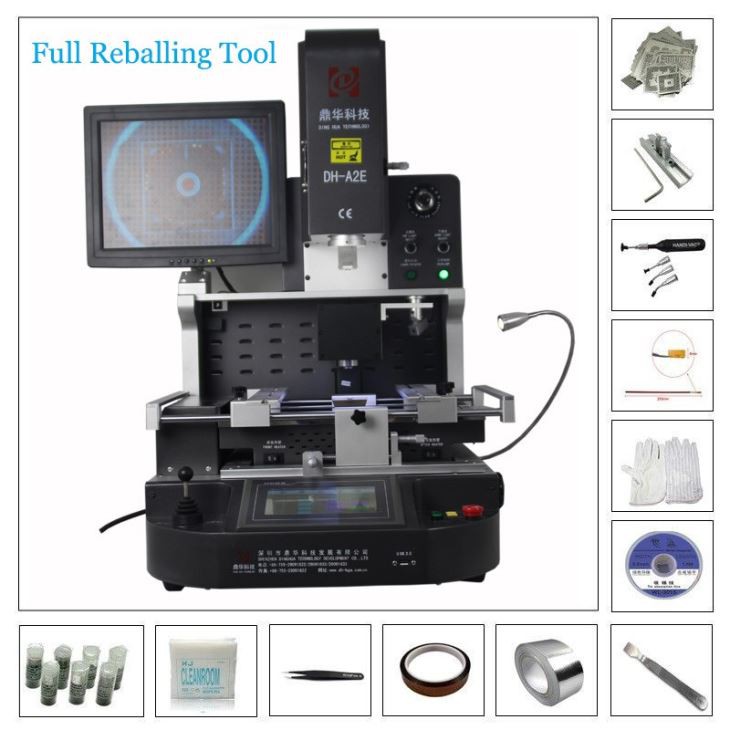

Pökkunarlisti:

Efni: Sterkt viðarhulstur+tréstangir+heldar perlubómull með filmu

1 stk Optical Alignment Mobile IC viðgerðarverkfæri

1 stk burstapenni

1 stk leiðbeiningarhandbók

1 stk CD myndband

3 stk toppstútar

2 stk botnstútar

6 stk alhliða innréttingar

6 stk festar skrúfur

4 stk stuðningsskrúfa

1 stk pinsett

Sogsstærð: Þvermál í 2,4,8,10,11 mm

Innri sexhyrningslykill: M2/3/4

Mál: 81*76*85cm

Heildarþyngd: 115 kg



Algengar spurningar

1. Hvernig gengur pakkinn? Er dreifingarferlið öruggt?

traust harðviðarhylki, viðarstangir og perlubómull vafið inn í filmu vinna saman að því að halda

vélin örugg allan flutninginn.

2. Hvernig verður það afhent? Hversu langan tíma mun það taka vélina að koma?

Tekur venjulega um það bil 5 daga með hraðboði frá DHL, FedEx, UPS osfrv.

Eða þú getur ferðast með flugvél (Door to Airport Service) og komið eftir um það bil þrjá daga.

Í staðinn er hægt að ferðast með báti til sjávarhafnar; lágmarks CBM þörf er 1 CBM og ferðin tekur 30 daga.

3.Ertu fær um að bjóða upp á ábyrgðina? Hvað með stuðninginn eftir kaup?

Vélin er með eins árs ábyrgð og tækniaðstoð er ókeypis.

Eftir að þú hefur keypt eina af vélunum okkar bjóðum við upp á tæknilega aðstoð og fræðslumyndir sem fylgja með

að búnaðinum.

4. Er einfalt að nota þessa vél? Get ég samt notað það á áhrifaríkan hátt ef ég hef enga færni?

Reyndar eru vélar okkar gerðar til að vera einfaldar í notkun. Þó að læra að nota þá tekur venjulega á milli tveggja

og þrjár klukkustundir, ef þú ert fær, mun námið ganga mun hraðar.

5, Viltu veita okkur ókeypis þjálfun ef við heimsækjum verksmiðjuna þína?

algjörlega! Við bjóðum þér hjartanlega að mæta á þjálfun í verksmiðjunni okkar.

6. Hverjir eru greiðsluskilmálar?

T/T, MoneyGram, Western Union, PayPal, osfrv.





Tæknilýsing:



Heildarkraftur	5200W
Topp hitari	1200W
Botnhitari	2. 1200W, 3. IR hitari 2700W
Spenna	AC220V/110V±10％ 50Hz
Fóðurkerfi	Sjálfvirkt fóðrunarkerfi fyrir flís
Rekstrarhamur	Tvær stillingar: handvirk og sjálfvirk, frjáls val! HD snertiskjár, greindur mann-vél, stafræn kerfisstilling.
Geymsla hitastigssniðs	50,000 hópar (ótakmarkaður fjöldi hópa)

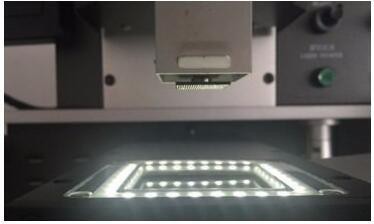

Optísk CCD myndavélarlinsa	Sjálfvirk teygja út og brjóta saman til að velja og setja BGA flís
Stækkun myndavélar	1,8 milljónir pixla
Fínstilling á vinnubekk:	±15mm fram/aftur, ±15mm hægri/vinstri
Staðsetningarnákvæmni:	±0.015 mm
Bga staðsetning	Laser staðsetning, hröð og nákvæm staðsetning PCB og BGA
PCB staða	Snjöll staðsetning, PCB er hægt að stilla í X, Y átt með "5 punkta stuðningi" + V-groov PCB krappi + alhliða innréttingar.
Lýsing	Taiwan leiddi vinnuljós, stillanlegt hvaða horn sem er
Hitastýring	K skynjari, loka lykkja, PLC stjórn
Hitastig nákvæmni	±2 gráður
PCB stærð	Hámark 450×400 mm Minn 22×22 mm
BGA flís	1x1 - 80x80 mm
Lágmarks flísabil	0.015 mm
Ytri hitaskynjari	1 stk
Mál	L740×B630×H710 mm
Nettóþyngd	70 kg
