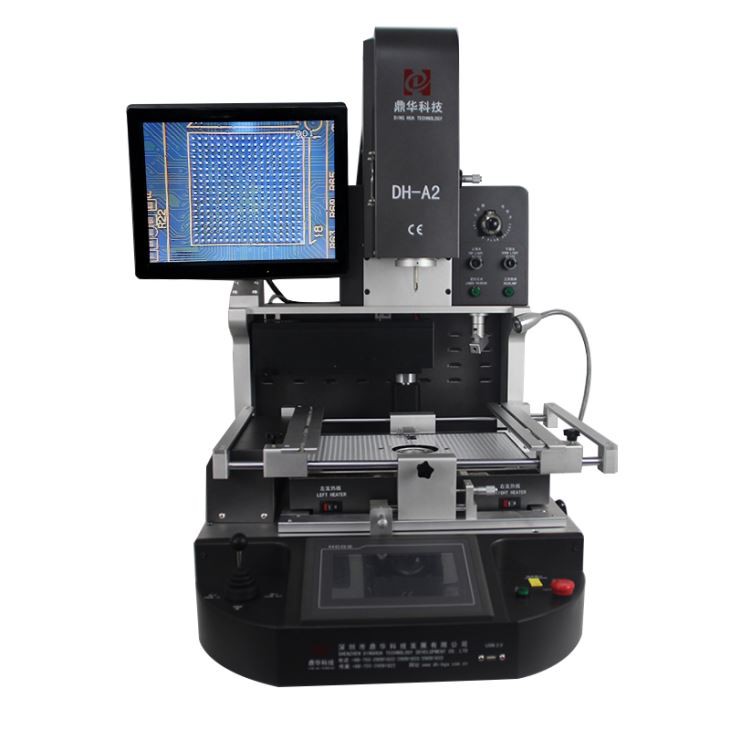

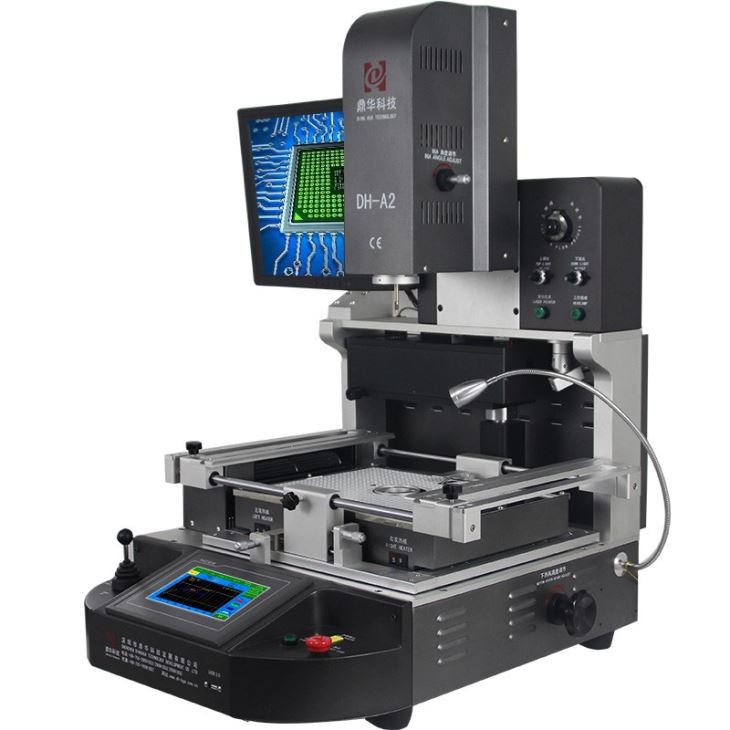

BGA endurvinnslu lóða stöð

BGA endurvinnsla lóða stöð

1.Application Of Optical Alignment BGA Reballing Station

Getur gert við móðurborð tölvu, snjallsíma, fartölvu, MacBook rökfræðiborðs, stafrænar myndavélar, loft hárnæring, sjónvarp og annan rafeindabúnað frá læknaiðnaði, samskiptaiðnaði, bifreiðaiðnaði o.s.frv.

Lóðmálmur, endurræsing, losun á annars konar flögum: BGA, PGA, POP, BQFP, QFN, SOT223, PLCC, TQFP, TDFN, TSOP, PBGA, CPGA, LED flís.

2.Product Features af Optical Alignment BGA reballing Station

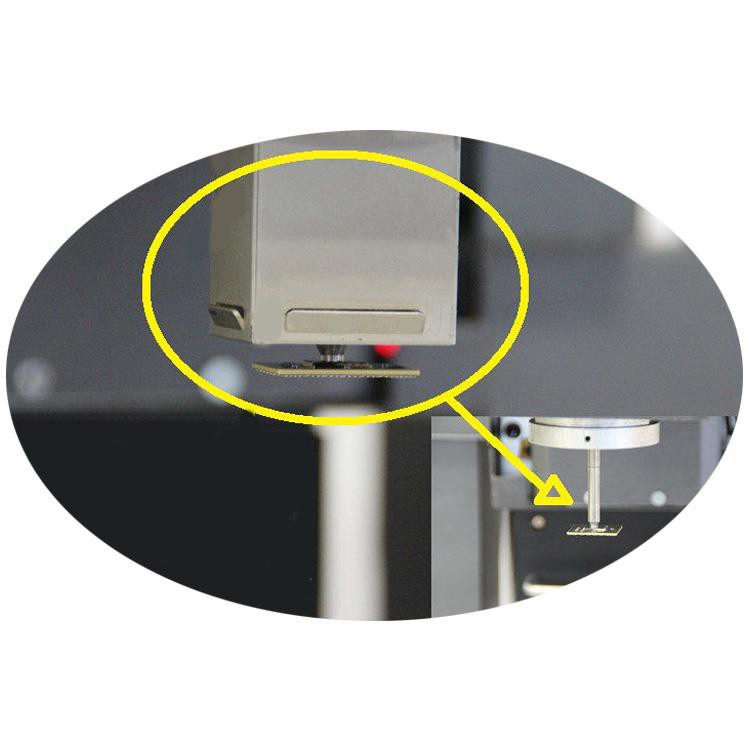

Vacuum-penna sett upp efri stúta, sem er þægilegt til að taka upp, skipta um og leysa úr olíu osfrv.

Skjár skjár, 1080 P, 15 tommur, sem er notaður til að samræma sýndi á.

2 hitaloft hitari og 1 innrautt fyrirhitunarsvæði, heitu loft hitari til lóða og lóða, innrauða forhitun

til að stórt móðurborð verði forhitað svo að gera móðurborðið varið.

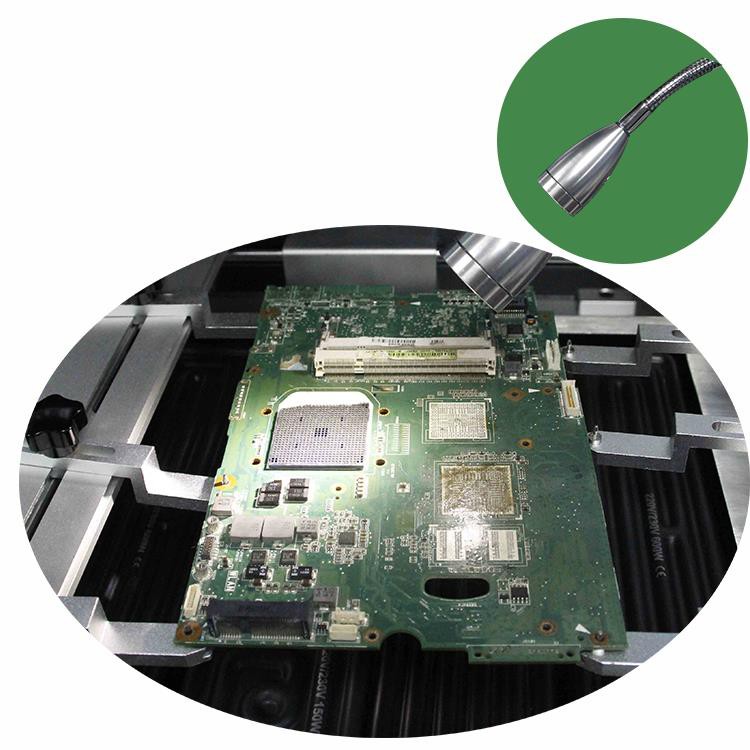

Innflutt LED ljós, 10W, sem er nógu bjart til að stór PCB sést vel.

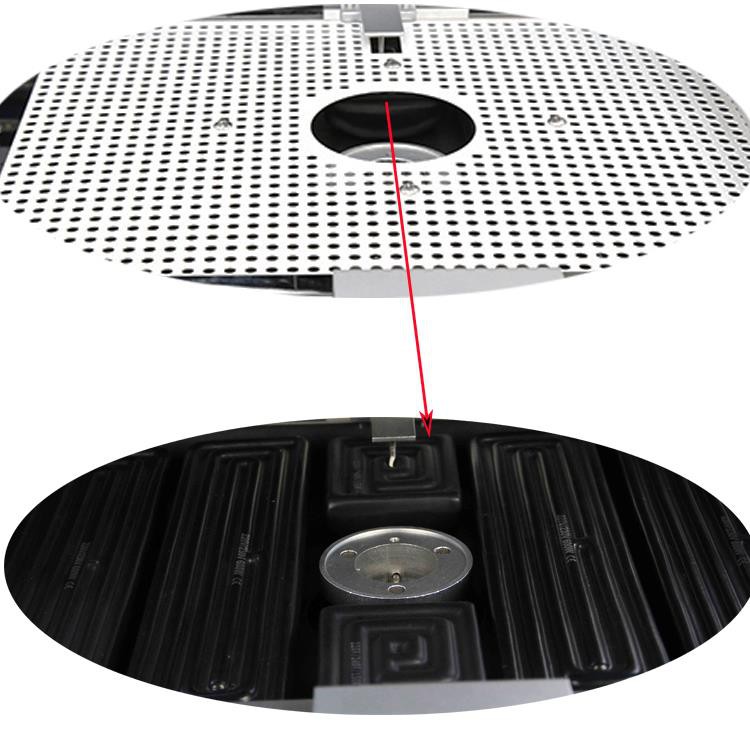

Stálnetnetið er sett fyrir ofan innrauða forhitunarsviðið sem getur gert rekstraraðilum varið gegn meiðslum,

einnig fyrir litla íhluti sem ekki sleppa inni, jafnvel þó að hitað sé jafnt.

* Mikið árangursríkt hlutfall flísviðgerða. Nákvæm hitastýring og nákvæm röðun hvers lóða samskeyti.

* 3 sjálfstæð hitunarsvæði tryggja nákvæmt hitastig. Frávik með ± 1 ° C. Þú getur stillt mismunandi hitastigssnið á skjánum út frá mismunandi móðurborðum.

* 600 milljón pixla Panasonic upprunalega CCD myndavél tryggir nákvæma jöfnun allra lóða samskeytanna.

* Auðvelt í notkun. Engin sérstök kunnátta er nauðsynleg.

3.Sérgreining á ljósleiðarastöð BGA reballing Station

4. Af hverju að velja OGA Optical Alignment BGA reballing Station?

5. Skírteini um optíska jöfnun BGA reballing stöð

Til að bjóða upp á vandaðar vörur var SHENZHEN DINGHUA TÆKNI ÞRÓUN CO, LTD fyrstur til að standast UL, E-MARK, CCC, FCC, CE ROHS vottorð. Á sama tíma, til að bæta og fullkomna gæðakerfið, hefur Dinghua staðist ISO, GMP, FCCA, C-TPAT vottun á staðnum.

6.Pökkun& Sending af ljósleiðarastöðvun BGA reballing Station

7.Sending fyrirOptical Alignment BGA Reballing Station

Við munum senda vélina í gegnum DHL / TNT / FEDEX. Ef þú vilt hafa aðra flutningskjör, vinsamlegast segðu okkur. Við munum styðja þig.

8. Greiðsluskilmálar

Bankaflutningur, Western Union, kreditkort.

Vinsamlegast segðu okkur ef þú þarft annan stuðning.

10. Lítil ráð fyrir Optical Justering BGA og handvirka BGA endurvinnslustöð:

Lóðaþurrkun BGA er djúpstæð og fíngerð, svo það er nauðsynlegt að ná góðum tökum á hæfileikum og skrefum til að hafa góð áhrif. Áður en suða á BGA flögum, til að fjarlægja raka, ætti að baka PCB og BGA í ofni við stöðugt hitastig við 80 ml 90 ℃ í 20 klukkustundir. Stillið bökunarhita og tíma í samræmi við raka. PBB og BGA án þess að taka upp beint er hægt að soðið beint. Mikilvægt er að gæta sérstaklega að því að klæðast rafstöðueiginleikum eða hnefaleikahönskum þegar öll eftirfarandi aðgerðir til að forðast hugsanlegt tjón á BGA flísinni.
Áður en BGA flísin er soðin, ætti BGA flísin að vera nákvæmlega samstillt á PCB púðann. Það eru tvær aðferðir sem hægt er að nota: sjónræn röðun og handvirk röðun. Sem stendur er handvirk röðun aðallega notuð, það er, skjáprentunarlínurnar í kring BGA og púði á PCB eru í takt.
Tæknin við jöfnun BGA og PCB: í því að samræma BGA og silkscreen, jafnvel þótt lóðkúlan víki frá púðanum um það bil 30%, þá er samt hægt að suða það ef það er ekki að fullu í takt. Vegna þess að bráðna, tini boltinn mun sjálfkrafa samræma við púðann vegna spennunnar milli hans og tini púðans. Eftir að aðlögunaraðgerðinni er lokið skaltu setja PCB á festinguna á BGA aftur borðinu og festa það þannig að það sé í takt við BGA aftur töfluVeldu viðeigandi heitu loftstút (það er að stærð stútsins er aðeins stærri en BGA), veldu síðan viðeigandi hitastig, byrjaðu suðu, bíddu eftir að hitastiginu er lokið, kólnaðu, ljúktu síðan BGA suðu.
Við framleiðslu og kembiforrit er óhjákvæmilegt að skipta um BGA vegna BGA skemmda eða af öðrum ástæðum. BGA viðgerðartöflan getur einnig tekið í sundur BGA. Líta má á sundurliðun BGA sem öfug aðferð við suðu BGA. Munurinn er að eftir að hitastigsferlinum er lokið, ætti að sjúga BGA frá með tómarúmspennu og önnur tæki, svo sem eins og tweezers, eru ekki notuð til að koma í veg fyrir að skemma púðann með því að beita of miklum krafti. PCB fjarlægða BGA er notað til að fjarlægja tini meðan það er heitt, hvers vegna ætti það að nota það á meðan það er heitt? Vegna þess að heita PCB samsvarar virkni forhitunar getur það tryggt að verkið við að fjarlægja tini sé auðveldara. Tinsuction línan er notuð hér, notaðu ekki of mikið afl í aðgerðinni, svo að þú skemmir ekki púðann, eftir að hafa tryggt að púðinn á PCB sé flatt geturðu farið inn í suðuaðgerð BGA.
Hægt er að suða aftur BGA sem er fjarlægð. En það þarf að grípa boltann áður en hann er soðinn aftur. Tilgangurinn með því að gróðursetja boltann er að endurplantera tinnkúluna á púði BGA, sem getur náð sama fyrirkomulagi og nýja BGA.
Með ofangreindum hæfileikum BGA suðu- og sundurlykjunarferlisins verða færri krókaleiðir á leiðinni til suðuaukningar og árangurinn verður hraðari og skilvirkari. Ég vona að reynsluskiptingin í þessari grein veiti þér innblástur fyrir BGA suðu og í sundur.
