Optical Labtop BGA Rework Station

Optísk fartölvu bga endurvinnslustöð

1. Fljótleg forskoðun:

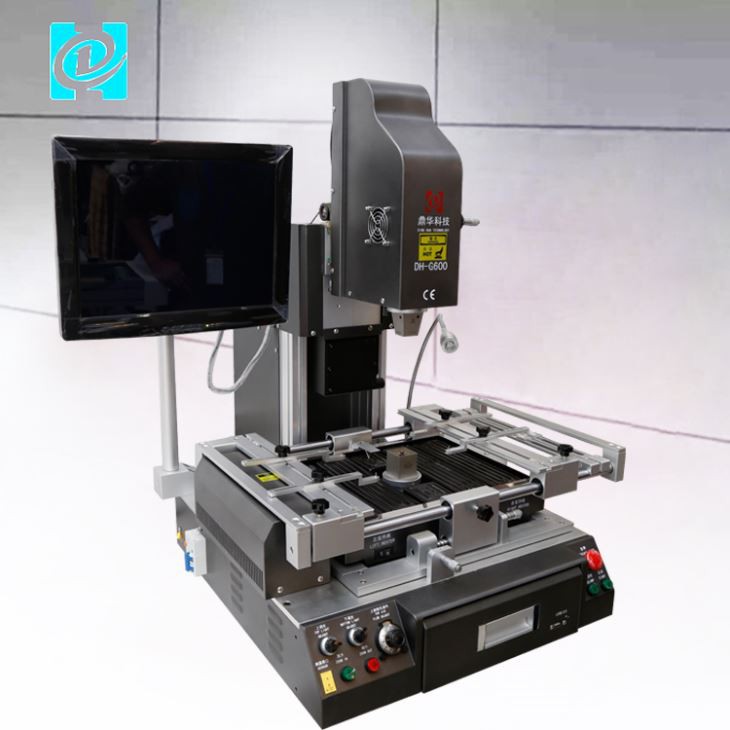

Eiginleikar DH-G600 BGA Rework Machine

1. Mikið notað til að skipta um flísastig í fartölvum, tölvum, farsímum osfrv.

2. Sjálfvirk fjarlæging, uppsetning og lóðun.

3. HD Optical Alignment kerfi til að festa BGA og íhluti nákvæmlega.

4. Laser Positioning getur fljótt samræmt BGA Chip og móðurborð.



Vörufæribreyta Vöruheiti lóða- og lóðavél Algjör kraftur 5300W topphitun 1200w botnhitun botn heitt loft hitun 1200W, IR forhitun 2700W Kraftur 220V 50HZ/60HZ Staðsetning V-gróp, PCB plötur er hægt að stilla í X, Y ás og útbúa með alhliða festingu Hitastýring K-gerð, lokuð lykkja PCB stærð Hámark 400x380mm, lágmark 22x22mm Flís stærð 2x2-50x50 mm Lágmarks flísabil 0.15 mm Ytri hitaskynjari 1 (valfrjálst) N.W. ca 60 kg Hentug móðurborð farsími, fartölva, borðtölva, leikjatölva, XBOX360, PS3

3. Helstu eiginleikar DH-G600 BGA endurvinnslustöðvarinnar

• Notkunarsvið (allt úrval umsókna um endurvinnslu)
• Þjónustumiðstöðvar í meðalstórum og stórum stíl.
• Farsíma- og útvarpskerfistæki.
• Farsímar, lófatölvur, lófatölvur, fartölvur og móðurborð.
• LAN tæki, nethnútar og hernaðarsamskiptabúnaður.
• Færanleg lækningatæki

Eiginleikar:

1. Sveigjanleg notkun fyrir alls konar íhluti eins og SMD, BGA, CBGA, CCGA, CSP, QFN, MLF, PGA og allt epoxý óhreint ör BGA ..osfrv.

2. Heill endurvinnsluferli (Pr-Heating, Soak, Re-Flow & Cooling) stigum er náð fyrir nákvæmt og staðlað endurvinnsluferli.

3. IR með engin áhrif á aðliggjandi íhluti.

4. Næmur hitastigsmælingarskynjari til að fá nákvæma og tafarlausa hitalestur og eftirlit.

5. Innra tínslukerfi fyrir örugga og stöðuga fjarlægingu ICs.

6. kælikerfi til að ná fullkomnu og staðlaða og kælistigi ferli fyrir PCB.

7. Verkfæri fyrir reballing

8. Staðsetning meðan á endurvinnsluferlinu stendur á við með því að nota leysibendil á PCB

9. Nákvæmt og slétt gangandi XY borð fylgir með pakkanum.

10. Auðveld og vinaleg notkun með handvirkum stillingum.

11. Eins árs ábyrgð gildir.



4. Ítarlegar myndir af G600 BGA REWORK STATION

HD Optical CCD linsustillingarkerfi

Myndavélin er flutt inn frá Panasonic, Japan til að tryggja að endurnýjunarnákvæmni sé ±0.01 mm



Festingarhaus með innbyggðum þrýstiprófunarbúnaði, til að vernda PCB gegn skemmdum.

Innbyggt lofttæmi í festingarhaus tekur upp BGA flís sjálfkrafa eftir að aflóðun er lokið

Með loftflæðisstillingu að ofan, til að koma í veg fyrir að pínulítill bga blási í burtu.



PCB staðsetning

V-gróp, PCB plötur er hægt að stilla í X og Y ás og útbúa með alhliða festingu

4. Fyrirtækissnið

Hluti af viðskiptavinum okkar

6. Pökkun og afhending og þjónusta G600 BGA endurvinnustöðvar

Afhendingarmöguleikar

◆ Sýnishorn yrði sent innan 5 virkra daga eftir að hafa fengið fulla greiðslu. 7-15 dagar fyrir magnpantanir. ◆ Sending með DHL, FedEx, TNT, EMS og UPS Express. Sending á sjó er einnig í boði.

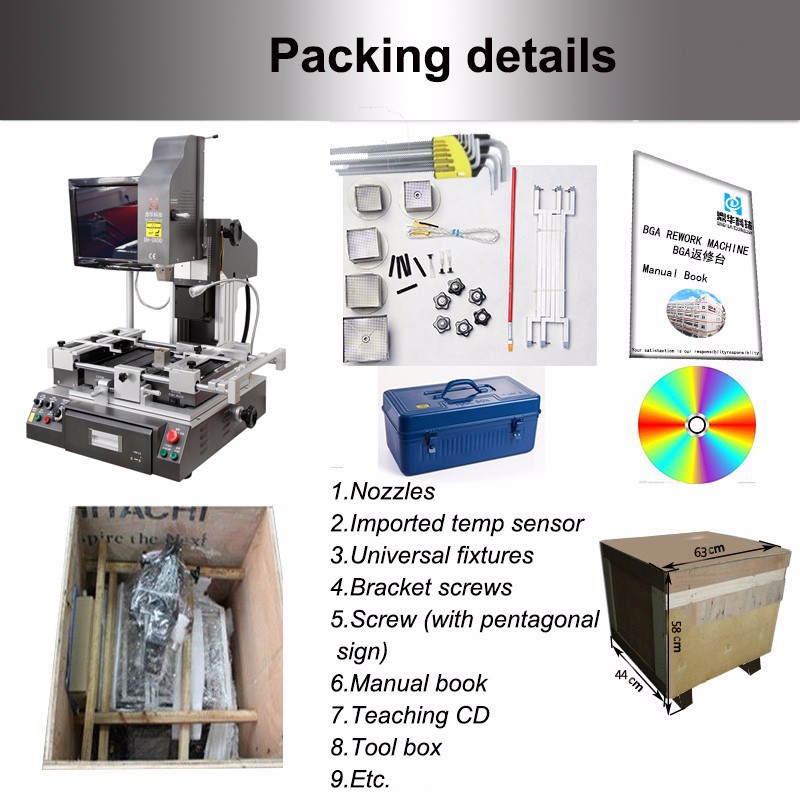

DH-G600 Aukabúnaður

-1 stykki notendahandbók -1 stykki LCD -5 stk heitloftstútur: toppstútur 3 stk (31x31 mm, 38x38 mm, 41x41 mm), botnstútur 2 stk (34x34 mm, 55x55 mm) PS: Stærð heitloftsstúta er hægt að aðlaga í samræmi við flísastærð þína -1 sett af tómarúmssugu (þar með talið 4 stk) -2 stk tómarúmspúði -6 stk alhliða innrétting -4 stk stuðningsskrúfa -6 stk Plómuhnappur



7. Algengar spurningar um G600 BGA endurvinnustöðina

Q1: Af hverju að velja okkur?

A1:1. Dinghua hefur meira en 10 ára reynslu.

2. Professional og reyndur tæknimaður lið.

3. Með hágæða vöru, hagstæðu verði og tímanlega afhendingu.

4. Svaraðu öllum fyrirspurnum þínum innan 24 klukkustunda.

Q2: Hvað með afhendingaraðferðina?

A2: Venjulega munum við taka tjáningar eins og DHL, FedEx, UPS og TNT fyrir sýnishornspöntanir. Fyrir magnpantanir, mun taka flugflug eða sjósendingu.

Q3: Hver er afhendingartími magnpöntunar?

A3: Leiðslutími pöntunar verður 5-10 virkir dagar

Q4: Hversu lengi er ábyrgðin þín?

A4: Endist í 12 mánuði.



8. Tengd þekking

Það eru margar ástæður fyrir því að fólk endurgerir rafeindabúnað sinn. Algengustu ástæðurnar eru gallaðir íhlutir, þörf á að skipta um úrelta verkfræðilega hluta, lélegar lóðmálmssamskeyti og óæskileg lóðmálmdropar. Hluti af þessari vinnu fer fram við viðgerðir á farsímum.

Þegar endurvinnsla er framkvæmd verða fagmenn að vernda nærliggjandi hluta. Þetta gera þeir með því að halda hitaálagi á samsetninguna eins lágt og mögulegt er. Þetta hjálpar til við að forðast hugsanlega hættulega samdrætti á borðinu.

Fyrsta skrefið í endurvinnslu er að nota heitloftsbyssu til að hita eitt yfirborðsfestingartæki. Þetta bræðir allar lóðmálmur milli prentuðu hringrásarborðsins og yfirborðsfestingarbúnaðarins. Annað skrefið er að fjarlægja yfirborðsfestingarbúnaðinn og þriðja skrefið er að þrífa púðafylkinguna á leiðaranum til að fjarlægja gamla lóðmálið. Gamalt lóðmálmur er auðvelt að fjarlægja. Allt sem þú þarft að gera er að hita það að bræðslumarki. Í þessu skyni eru notuð lóðaflétta, heitloftsbyssa og lóðajárn.

Til að klára skrefin hér að ofan nota hæfir sérfræðingar sjónstillingarkerfi. Toppbúnaðurinn hefur mikla upplausn og er mjög nákvæmur. Þetta kerfi gerir kleift að setja nýja íhlutinn nákvæmlega á púðafylkinguna.

Þegar öllu er lokið er yfirborðsfestingartækið lóðað á hringrásina. Lóðasniðið er notað til að forhita hringrásina. Það er einnig notað til að hita tengingar milli prentuðu hringrásarinnar og tækisins.
