Lýsing

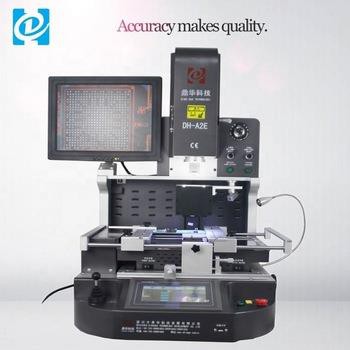

PS3 PS4 TV LAPTOP Farsími viðgerðarvél DH-A2E
Fjarlægja BGA Ball og Tin
Forskriftir:
| 1 | Heildarafl | 5200w |
| 2 | 3 Óháðir hitari | Efst heitt loft 1200W, neðra heitt loft 1200W, botninn innrautt forhitun 2700W |
| 3 | Spenna | AC220V ± 10% 50/60Hz |
| 4 | Rafmagnshlutar | 7 '' Snertiskjár + High Precision Intelligent Temp Control Module + Stepper Motor Driver + PLC + LCD skjár + High Resolution Optical CCD System + Laser Positioning |
| 5 | Hitastýring | K-Sensor lokað lykkja + PID sjálfvirkar tempbætur + temp eining, Temp Nákvæmni innan ± 2 gráðu. |
| 6 | PCB staðsetning | V-grófa + alhliða innrétting + hreyfanleg PCB hillu |
| 7 | Gildandi PCB stærð | Max 370x410mm mín. 22x22mm |
| 8 | Gildandi BGA stærð | 2x2mm ~ 80x80mm |
| 9 | Stærð | 600x700x850mm (l*w*h) |
| 10 | Nettóþyngd | 70 kg |
Forrit:
Einkenni:
PS3, PS4, sjónvarp, fartölvu, viðgerðarvél fyrir farsíma - DH -A2E
- Víða notað við viðgerðir á flísastigi í fartölvum, PS3, PS4, Xbox 360, farsíma, tölvum, sjónvörpum, stjórnborðum o.s.frv.
- Reworks BGA, CCGA, QFN, CSP, LGA, SMD, LED og aðrir íhlutir.
- Sjálfvirk desoldering, festing og lóða; Tekur sjálfkrafa upp flísina þegar desoldering er lokið.
- HD CCD Optical Jillitment System fyrir nákvæma festingu BGA og íhluta.
- BGA festingarnákvæmni innan 0. 01mm; Viðgerðarárangur 99,9%.

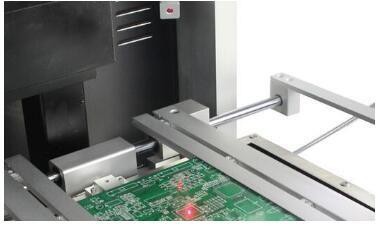

- Laser staðsetning fyrir hratt BGA flís og röðun móðurborðs.

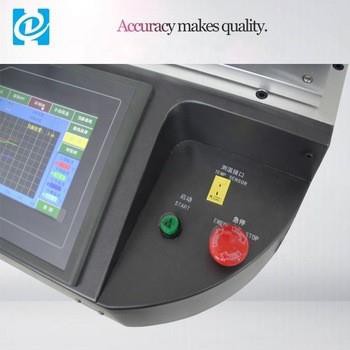

- Yfirburða öryggisaðgerðir með neyðarvernd.
Vinnandi myndband af sjálfvirkri BGA endurvinnslustöð:
Aukahlutir:
1. Efri stútur: 3 stk (31*31mm, 38*38mm, 41*41mm). Neðri stútur: 2 stk (34*34mm, 55*55mm)
2. geisla: 2 stk
3. Plum Knob: 6 stk
4. alhliða innrétting: 6 stk
5. Stuðningsskrúfa: 5 stk
6. Burstapenni: 1 stk
7. tómarúmbollur: 3 stk
8. Tómarál: 1 PC
9. Tweezer: 1 stk
10. Temp skynjara vír: 1 PC
11. Fagleg kennslubók: 1 PC
12. CD Demo: 1 PC
