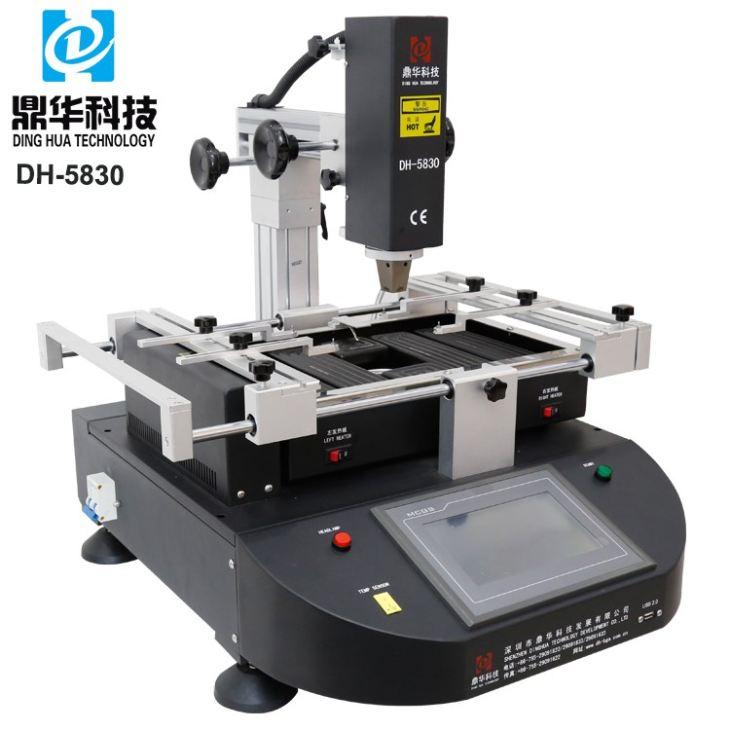

SMT BGA Reballing viðgerðarkerfi

                                              SMT BGA reballing viðgerðarkerfi

Hagnýt og ódýr gerð DH-5830, notuð í VHF / UHF samskiptatæki, móðurborð fyrir einkatölvur, farsíma o.s.frv.

Annar endinn á lausa stönginni og vélin stillir hæðina og gefur mismunandi stúta fyrir móðurborðsíhlutina

Efsta höfuðið sem snýst frjálslega er mjög þægilegt fyrir flís í annarri stöðu á móðurborðinu til að fjarlægja eða skipta út.

Vinnubekkur með stærð allt að 400*420mm uppfyllir flest allt PCB í heimi nútímans, svo sem sjónvarp, tölvu og önnur tæki o.fl.

Snertiskjár með 7 tommu, MCGS vörumerki, HD og næmur, hitastig og tími stilltur á hann, rauntímahitastigið er hægt að athuga með því að smella á snertiskjá.

Viðfang BGA endurvinnslustöðvarkerfis

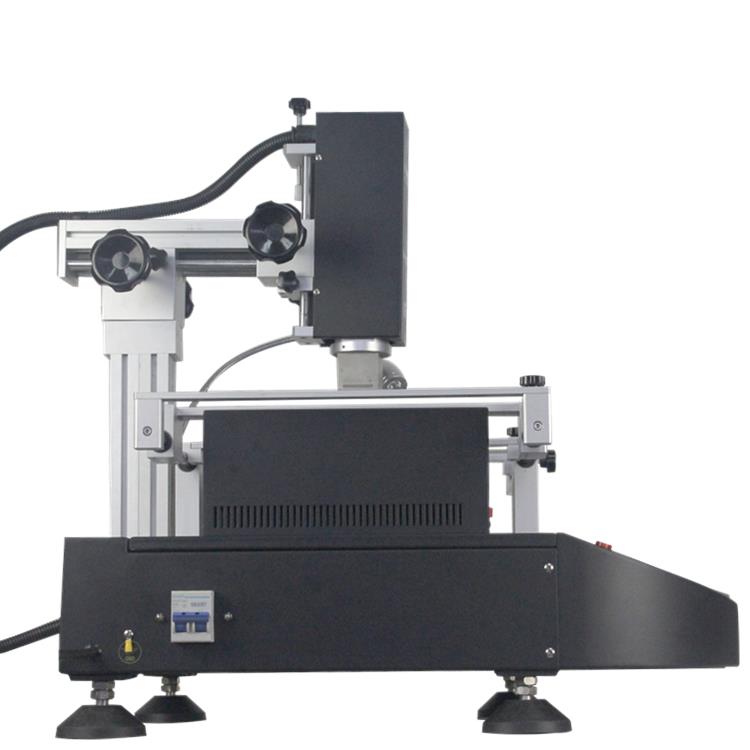

Vélin með 4 hliðum til að skoða eins og hér að neðan

Vacuum penni, innbyggður, 1m langur, 3 lofttæmihettur, sem er notaður fyrir íhlut sem er tekinn upp eða skipt um aftur

af/á móðurborði.

Loftrofi (til að kveikja/slökkva), ef hann er stuttur eða leki verður hann sjálfvirkur slökktur, sem gerir tæknimann verndaðan.

Jarðvírstengi í boði, við mælum með að notendur myndu betur tengja það vel áður en það er notað.

Tvær kæliviftur fyrir alla vélina kældu, sem fluttar voru inn frá Delta í Taívan, öflugar

vindur og rólegur gangur.

Vír í svörtum og gegnheilri spólu sem gefur afl fyrir heita lofthitara efsta höfuðsins gerir það að verkum að hægt er að snúa topphausnum fyrir íhlut í annarri stöðu á PCB.

Algengar spurningar um BGA Rework System

Sp.: Hvernig á að nota BGA reballing kit?
A:Þegar þú færð settið fylgir því geisladiskur sem gefur leiðbeiningar. Að auki getum við leiðbeint þér á netinu.

Sp.: Hvað eru reballing sett?
A:Endurboltasett inniheldur hluti eins og lóðmálmur, Kapton límband, lóðakúlur, BGA flæði og stensíla osfrv.

Nokkur færni um að nota BGA Rework Station System

Þróun rafeindaíhluta hefur orðið sífellt mikilvægari eftir því sem þeir verða minni og flóknari, með fleiri pinna (fætur). Þessi þróun hefur leitt til þróunar á flóknari og dýrari kerfum, eins og BGA (Ball Grid Array) og CSP (Chip-on-Board) útgáfum, sem gerir það erfitt að sannreyna áreiðanleika suðu sem geta verið í hættu vegna stillingarvandamála í holrýmið. Gæði handvirkrar lóðunar fer eftir ýmsum þáttum, þar á meðal færni rekstraraðilans, gæðum efna sem notuð eru og skilvirkni endurvinnslustöðvarinnar.

Handvirk lóðun er einnig undir áhrifum af þróun tæknilandslags, sem krefst stöðugt nýstárlegra lausna. Í handvirkri lóðun er frammistaða suðu- eða endurvinnslustöðvar nátengd færni rekstraraðilans. Vel hönnuð endurvinnslustöð getur náð framúrskarandi árangri, jafnvel með minna reyndum rekstraraðila. Aftur á móti getur jafnvel hæfasti rekstraraðilinn ekki sigrast á takmörkunum lélegs suðukerfis.

Þetta ferli hefur verið komið á til að bæta skilvirkni endurvinnslu, þar sem endurheimt meðan á endurvinnslu stendur er oft hagkvæmara en endurnýjun. Hátæknibúnaður sem notaður er í endurvinnslustöðvum veitir framúrskarandi stjórn á lykilbreytum, sem tryggir stöðugan árangur. Þessi tækni gerir ráð fyrir skilvirkum varmaflutningi, sem gerir endurtekna lóðun kleift við stöðugt hitastig, sem lágmarkar titring af völdum hægs hitabata.

Hægt er að skipta endurvinnsluferlinu niður í fjögur meginþrep:

1. Fjarlæging á íhlutum
2. Þrif á púðum
3. Staðsetning nýrra íhluta
4. Lóðun

Ein af mikilvægustu áskorunum á framleiðslustigi er að beita lóðmálmi á púða þegar verið er að breyta íhlutum. Ef þetta skref er ekki gert á réttan hátt getur það haft neikvæð áhrif á samþættingarferlið á síðari stigum. Ef fjárhagsáætlun þín leyfir er mjög mælt með sjónkerfi til að bæta nákvæmni.

Fleiri hagnýtir erfiðleikar koma upp á meðan á endurvinnsluferlinu stendur, sérstaklega þar sem flugstöðvum fjölgar og hæð þeirra (bil) minnkar. Venjulega minnkar stærð hringrásarborðsins einnig, sem dregur úr lausu plássi og eykur hættuna á truflunum á nærliggjandi íhlutum.
