Lítil innrautt BGA endurvinnslustöð
DH -6500 er fullkomlega innrauða BGA endurvinnustöð með 2 IR hitasvæði, efri IR hitasvæðið er 80*80mm, lægra IR hitabelti sem notað er fyrir PCB stærð, Max 360*300mm, miklu stærri en aðrar svipaðar vélar/gerðir, sem hentar Xbox, þvottavél, kæli og sjónvarp osfrv. viðgerð .
Lýsing
Litla innrauða BGA-endurvinnustöðin er samningur og skilvirkt tæki sem er hannað til að gera við og endurgerða BGA, SMD og aðra rafrænu íhluti . það notar innrauða upphitunartækni til að tryggja að samræmd hitadreifing, lágmarki hættu á skemmdum á nærliggjandi íhlutum {{1} tilvalið fyrir smáfjárgerðarbúðir eða rannsóknarstofur, það býður upp á Precise Hitastig og auðveldlega til hugsunar fyrir smáfjárgerðir, það Aðgerð . Þessi stöð er hentugur fyrir desoldering, lóða og áreynsluverkefni á PCBS . Litla fótspor þess gerir það fullkomið til notkunar í geimbundinni umhverfi .

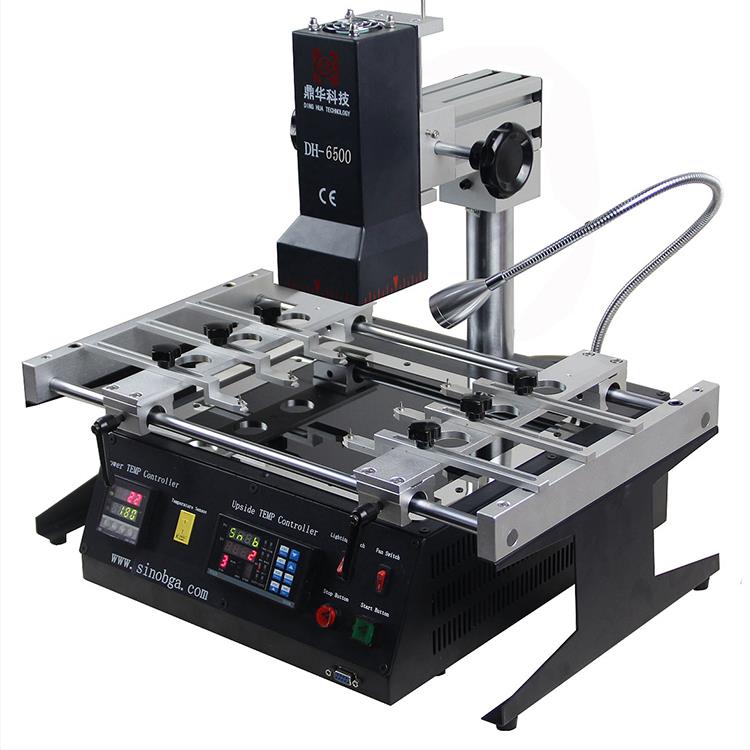

DH -6500 Innrautt BGA endurvinnslustöð
DH -6500 hefur verið þróað og notað á markaðnum í meira en 10 ár . það samanstendur aðallega af tveimur IR hitasvæðum og tveimur hitastýringum . Kerfið er einfalt og auðvelt að starfa, og það er mikið notað í leikjatölvum, sjónvörpum og öðru innlendu tæki til að starfa .}}

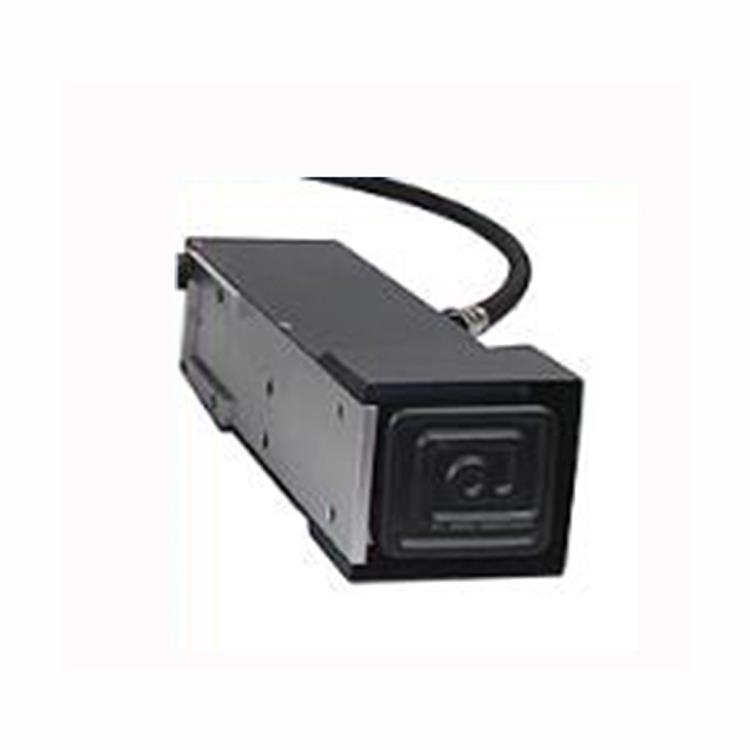

Efri innrauða upphitunarsvæði er með keramik hitara í allt að 80 × 80 mm með bylgjulengdarsviðinu 2-8 μm, sem er auðveldlega niðursokkinn af flestum svörtum og ljósum efnum . styður 110–250V við 50/60Hz .}

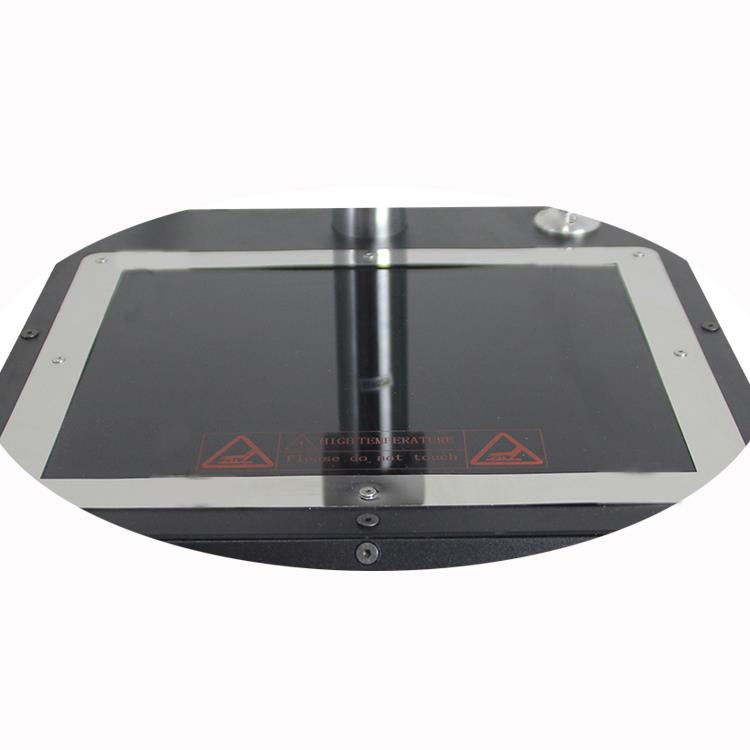

Neðri IR-forhitunarsvæðið er búið glerskjöldu gegn háum hitastigi, sem veitir jafnari upphitun til að tryggja betri vernd stórra íhluta við upphitun .
Kerfið inniheldur V-grófa, alligator úrklippur og færanlegan alhliða innréttingu, sem geta komið til móts
Hámarks PCB stærð sem studd er er 360 × 300 mm og íhlutastærðir eru á bilinu 2 × 2 mm upp í 78 × 78 mm .
Stafrænar IR vélareiginleikar
- Tveir hitastýringar
- Hægt er að vista tíu hitastigssnið
- Einn ytri hitauppstreymi fyrir rauntíma hitastigseftirlit
- Litakóðuðu hnappar til að auðvelda notkun
Tæknilegar upplýsingar um innrauða BGA endurvinnslustöðina
| Færibreytur | Forskrift |
| Aflgjafa | 110–250V, 50/60Hz |
| Máttur | 2500W |
| Hitasvæði | 2 IR svæði |
| PCB stærð | Allt að 300 × 360 mm |
| Stærð íhluta | 2 × 2 til 78 × 78 mm |
| Nettóþyngd | 16 kg |
Algengar spurningar
Sp .: Get ég orðið dreifingaraðili þinn í mínu landi?
A: Já, þú getur .
Sp .: Eru einhver þekkt fyrirtæki sem nota vörur þínar?
A: Já, fyrirtæki eins og Google, Huawei og Mitsubishi nota vörur okkar .
Sp .: Samþykkir þú nýjar tillögur um vöruhönnun?
A: Já, ef þú ert með nýjar hugmyndir um hönnun eða lausn, vinsamlegast hafðu samband við okkur á John@dinghua-bga.com .
Sp .: Get ég keypt beint frá þínu landi?
A: Já, við getum sent vöruna beint á dyrnar þínar með Express Delivery .
Nokkur ráð um IR BGA endurvinnslustöðina
Hvað er prófíl?
Snið er hitastigsferillinn sem endurvinnustöðin fylgir Desolder og lóðmálmur BGA íhlutir .
Sniðið samanstendur af fjórum aðskildum áföngum, sem eru útskýrðir hér að neðan:
- Forheið:Þessi áfangi færir töfluna að samræmdu hitastigi á milli 150 gráðu og 180 gráðu . Þetta hitastig hefur ekki áhrif á lóðmálmurnar heldur dregur úr hitamismuninum (delta t) milli efri og botns, sem kemur í veg fyrir skemmdir á borðinu eða BGA .}
- Begja:Í þessum áfanga er borðið hitað til að virkja flæðið . þetta er mikilvægt vegna þess að flæðið verður að virkja innan ákveðins tímaramma til að framkvæma aðgerð sína rétt .
- Reflow:Á þessum áfanga bráðna lóðmálmurnar og tengjast pads . það er mikilvægt að þessi áfangi varir í réttan tíma þar sem íhlutir geta ekki staðist langvarandi útsetningu fyrir háu hitastigi . Venjulega er BGA haldið við um það bil 260 gráðu í 20–30 sekúndna .}}}}}}}}}}}
- Kælið niður:Þessi áfangi felur í sér stjórnað kælingu á BGA, venjulega með gengi sem er ekki hærri en 2-3 gráðu á sekúndu, til að forðast hitauppstreymi .
