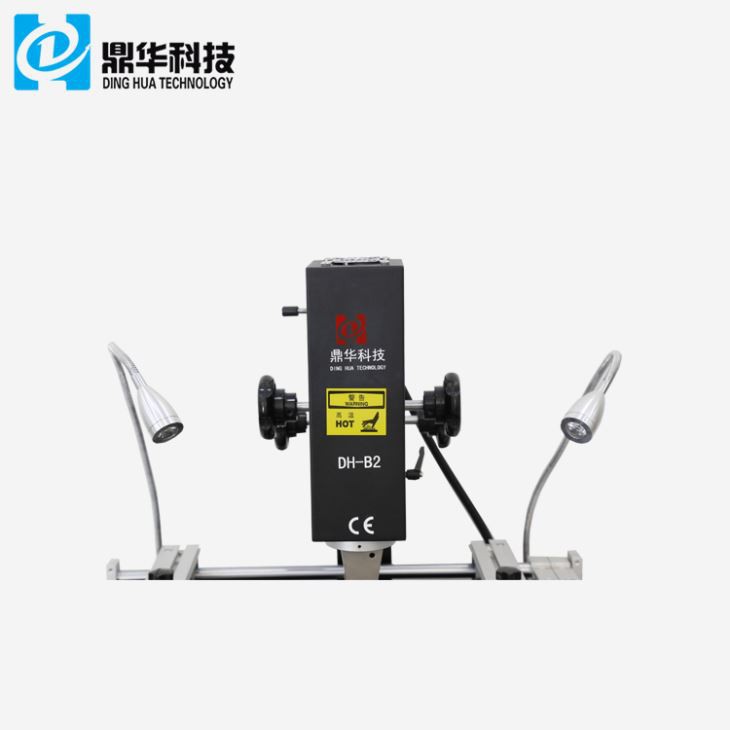

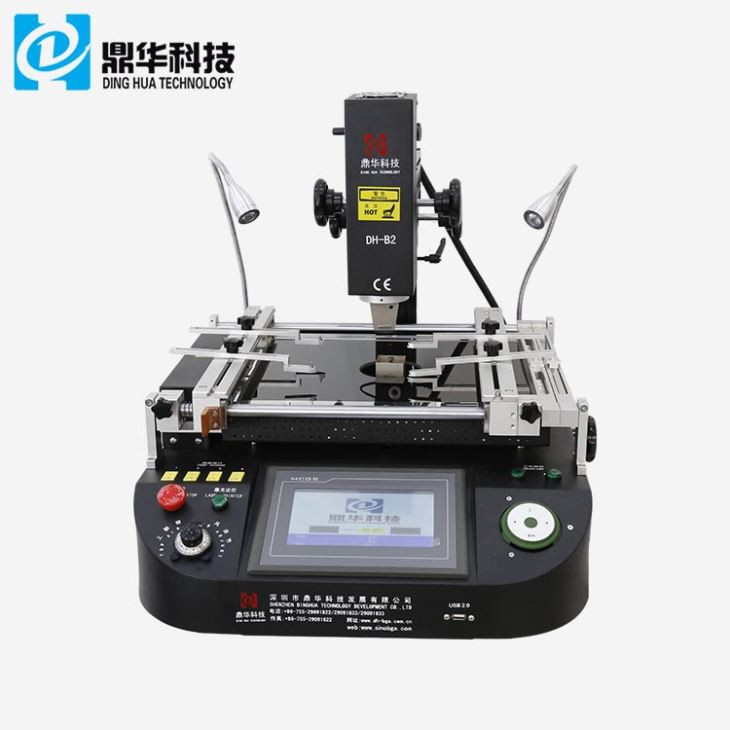

Innrauða snertiskjár SMD endurvinnslustöð
Rework Station er kerfið sem það er til að lóða og aflóða á einingahlutana á borðinu. Einingahlutarnir verða venjulega mjög lítið svæði á borðinu, því verður borðið hitað á aðeins litlu svæði. Í þessu tilviki getur borðið skekkt af hita og aðliggjandi hlutar geta orðið fyrir skemmdum af hita.
Lýsing
Innrauða snertiskjár SMD endurvinnslustöð
1. Vara Eiginleikar innrauða snertiskjás SMD endurvinnslustöð
1. Loftflæði og hitastig er stillanlegt á breitt svið til að mynda háhitagola.
2. Hreyfanlega upphitunarhausinn er auðveldur í notkun, heitt lofthaus og uppsetningarhaus eru handvirkt
stjórnað, PCB renna rekki er ör-stillanleg með x. Og. Y-ás.
3. Snertiskjárviðmót, plc-stýring, fær um að sýna hitaferla og tvær greiningarferla
á sama tíma.
4. Tvö sjálfstæð upphitunarsvæði, hitastig og tími birtast stafrænt.
5. Stuðningarnir fyrir BGA lóðunarstuðningsgrindina eru örstillanlegir til að halda aftur af staðbundnum vaski
á lóðasvæðinu.
2.Specification innrauða snertiskjár SMD endurvinnslustöð
3. Upplýsingar um innrauða snertiskjá smd endurvinnslustöð
HD snertiskjáviðmót;
2.Þrír sjálfstæðir hitarar (heitt loft og innrauðir);
3. Vacuum penni;
4.Leið aðalljós.
4.Af hverju að velja innrauða snertiskjá smd endurvinnslustöðina okkar?
5.Vottorð um innrauða snertiskjá smd endurvinnslustöð
6.Packing & Sending á innrauða snertiskjá smd endurvinnslustöð
7. Hafðu samband
Email: john@dinghua-bga.com
WhatsApp/Wechat/Mob:+86 157 6811 4827
8.Tengd þekking
Varúðarráðstöfun við endurvinnslu BGA
1.Forhitunarskilgreining: Forhitun hitar alla samsetninguna undir bræðslumarki lóðmálmsins og
endurrennslishitastig.
Kostir forhitunar: Virkjaðu flæðið, fjarlægðu oxíð og yfirborðsfilmur málmsins sem á að sjóða
og rokgjarnir flæðisins sjálfs, auka vætuáhrifin, draga úr hitamun á milli
efri og neðri PCB, koma í veg fyrir hitaskemmdir, fjarlægja raka og koma í veg fyrir poppkorn fyrirbæri,
minnka hitamuninn.
Forhitunaraðferð: Settu PCB í hitakassa í 8 til 20 klukkustundir við hitastig 80 til 100 gráður
(fer eftir PCB stærð).
2. „Popp“: vísar til raka í samþættri hringrás eða SMD tæki meðan á suðu stendur
ferli fljótt hituð, þannig að raka stækkun, fyrirbæri ör-sprunga.
3. Hitaskemmdir fela í sér: púði blý vinda; aflögun undirlags, hvítir blettir, blöðrur eða mislitun.
Innri skekking á undirlaginu og niðurbrot á hringrásarþáttum þess stafar af „ósýnileika“ vandamálum,
vegna mismunandi stækkunarstuðla mismunandi efna.
4. Þrjár aðferðir til að forhita PCB við uppsetningu eða endurvinnslu:
Ofn: Hægt er að baka innri raka BGA til að koma í veg fyrir popp og önnur fyrirbæri
Hitaplata: Þessi aðferð er ekki notuð vegna þess að afgangshitinn í hitaplötunni hindrar kælihraða
lóðmálmur, leiðir til útfellingar blýs, myndar blýlaug og dregur úr styrk lóðmálms.
Heitt loft trog: Óháð lögun og botnbyggingu PCB samstæðunnar getur heita vindorkan
Farðu beint inn í öll horn og sprungur á PCB samsetningunni, þannig að hægt sé að hita PCB jafnt og hita
tíminn er hægt að stytta.
