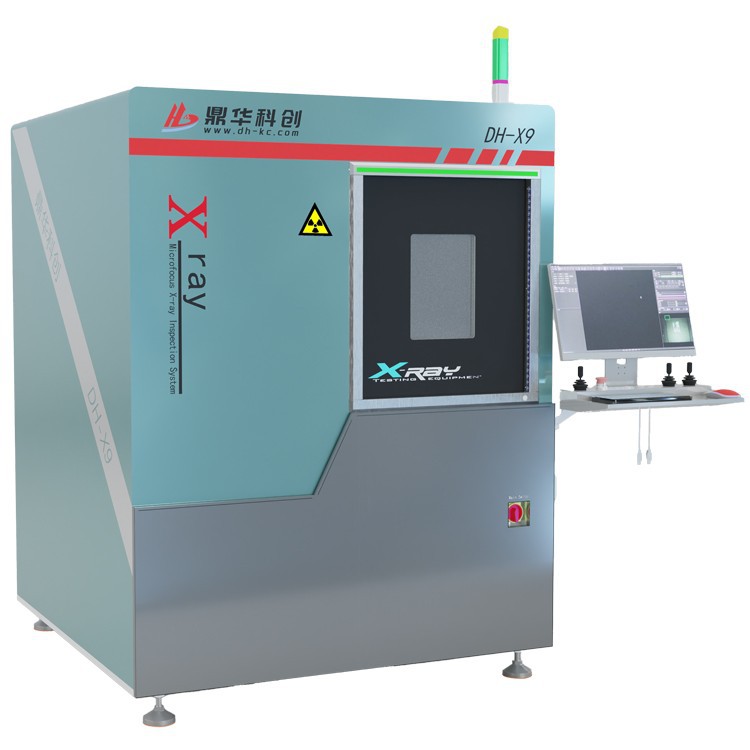

XRAY skoðunarkerfi
Hægt er að snúa hleðslupallinum 360º, hægt er að halla myndskynjara hans við 60 °, röntgengeislunaruppsprettu sem er samþykkt lokað ljósör, notað til Mobileauto, hálfleiðara og LED uppgötvunar o.s.frv.
Lýsing
Xray skoðunarvél hjálpa þér að fá betri gæði
Dinghua tækni notar fullkomnasta búnað og tækni til að tryggja hæsta stig gæða og nákvæmni. Röntgengeislun okkar er hentugur fyrir fjölbreytt úrval atvinnugreina, þar á meðal bifreiðar, rafeindatækni, bifreiðar og hálfleiðari. Í bifreiðageiranum og í iðnaðargeiranum eru röntgengeislun kerfi notuð til að greina galla í íhlutum eins og loftpúðum, deyja steypu, málmhlutum, álhlutum osfrv. Í þessum atvinnugreinum greina kerfin okkar galla í rafeindum íhlutum, egsuch sem PCB, þéttar og IC flís. Sprungur, deyja-steypu osfrv. Af álhlutum.
Einn kostur röntgengeislunarkerfa er að þau eru ekki eyðileggjandi, sem þýðir að við skemmum ekki vöruna sem er prófuð. Þetta sparar tíma vegna þess að hægt er að bera kennsl á gallaða hluta fljótt og skipta um það áður en þeir valda vandamálum.
Færibreytur á Xray skoðunarvél
|
Staða vélarinnar |
Röntgenrör |
|||
|
Aflgjafa: |
AC220V 10A |
Röntgenrör gerð: |
Lokað |
|
|
Vald: |
1,9kW |
Núverandi: |
200ɥA |
|
|
Dyropn: |
Aðferðarhandbók |
Spenna: |
90kV -130 kv |
|
|
Greiningaraðferð: |
Offline |
Fókusstærð: |
5um |
|
|
Mál: |
1475 × 1465 × 1930mm |
Geometrísk stækkun: |
300TIMES |
|
|
Þyngd: |
U.þ.b.2100 kg |
Kælingaraðferð: |
Loftkæling |
|
|
Myndgreiningarkerfi |
||||
|
Árangursrík myndgreiningarsvæði: |
130 × 130mm |
Geislunarþol: |
10000gy |
|
|
Pixla fylki: |
1536 ×1536 |
Stærð: |
176 ×176 ×47 |
|
|
Pixla stærð: |
85µm |
Skynjari: |
Nýr TFT |
|
|
Landupplausn: |
5.8lp\/mm |
Rekstrarhiti: |
10-40 gráðu |
|
Árangursrík mál
Veldu kerfið sem hentar þér best.
IC Gullvír
Gullvírar skoðaðar, sést hver vír er nákvæmur, ekki stutt eða brotinn.

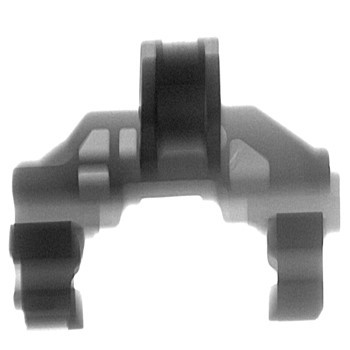

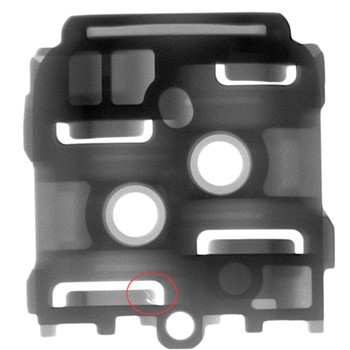

Málmhlutar
Það er horn hvarf á einum stálhluta af vörum rafeindatækni
Málmlöm
Þessi verður fellt þúsundir, þegar hann er settur saman í farsíma,
þurfti að skoða, til að ganga úr skugga um að engar sprungur eða gallar.
LED flís
Til að skoða loftbólur sínar, stutt, vertu viss um að hún uppfylli notkunarstaðal.

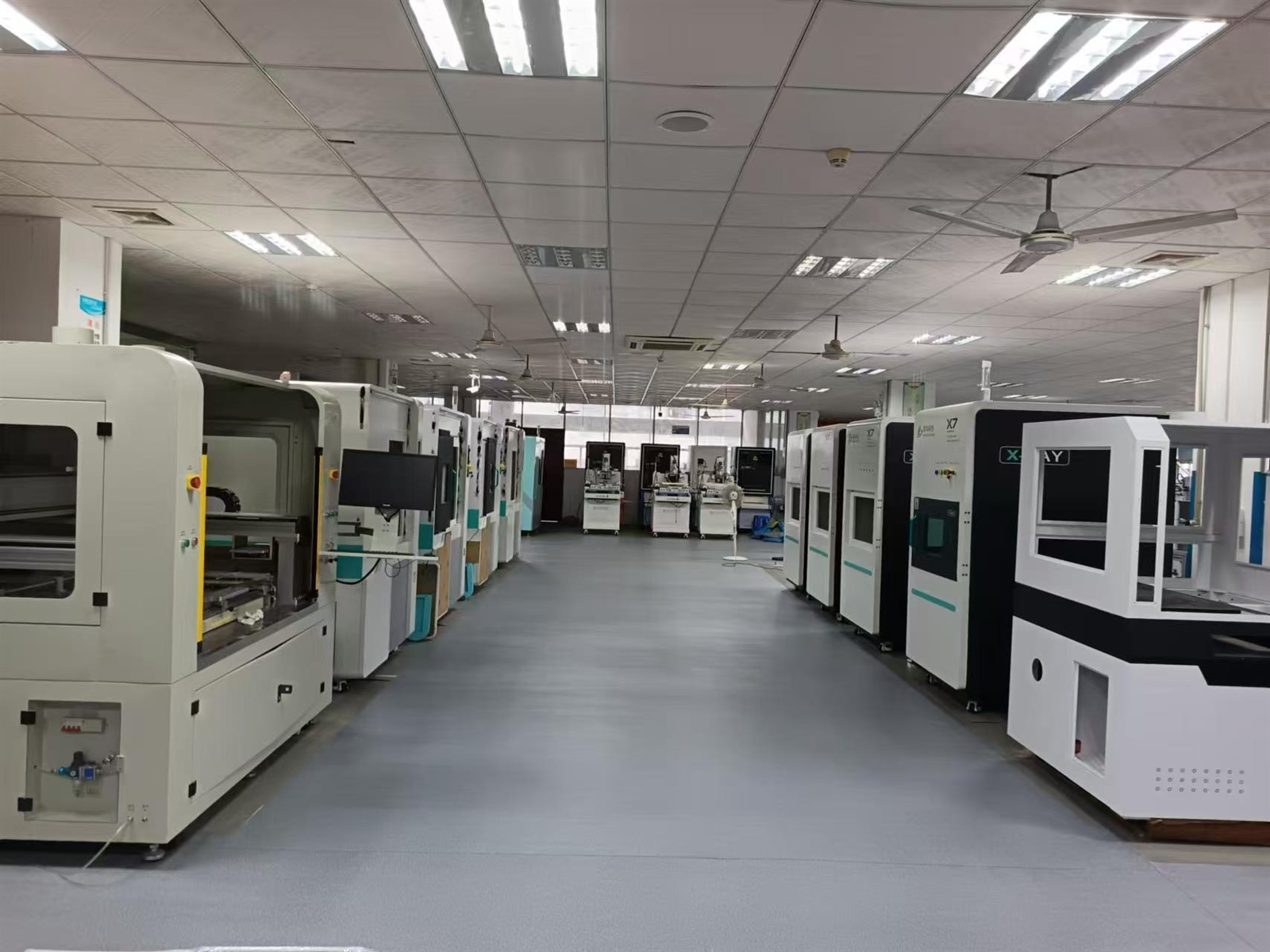

Verksmiðjan okkar og Quipment
Sjálfs-r & d og framleiðsla í Kína
Algengar spurningar
Ef það eru engin svör þín, vinsamlegast hafðu samband við okkur
Hvað er röntgenmynd og hvernig virkar hún?
+
-
Röntgengeislun er aðferð til að eyðileggja próf sem notar rafsegulgeislun
Kemst inn í hlut og framleiðir mynd af innri uppbyggingu hans. Í tengslum við PCB,
Röntgengeislun vélar geta leitt í ljós ósýnilega falna eiginleika á hringrásum sem eru sýnilegar
Nakið auga. Jú, til dæmis aðrir hlutir, álhlutir, battert og dis-casting hlutar
Einnig er hægt að skoða.
Hver er ávinningurinn af röntgengeislun á PCB?
+
-
Röntgengeislun vélar veita PCB nokkra kosti. Í fyrsta lagi bjóða þeir upp á leið sjón íhluta og leifar falin undir PCB yfirborðinu; Þetta hjálpar til við að staðfesta innri tengingar íhlutans og greina galla.
Í öðru lagi geta röntgengeislun skoðunarvélar skoðað PCB fljótt og nákvæmlega og þar með sparað kostnað, tíma og fjármagn fyrir framleiðendur.
Að lokum geta röntgengeislun vélar greint ýmsar galla, þar með talið sprungur, tóm og suðuvandamál, geta dregið úr hættu á bilun í vöru.
Hvaða tegundir galla geta röntgengeislun greint?
+
-
Röntgengeislunarvélar geta greint ýmsar galla í PCB, þar með talið tómum í lóðmálmum, íhlutir þróuðu sprungur, leiðsögur var lyft og hringrás brotnaði. Þeir geta einnig greint undirfyllingu, íhluta viðveru og sannprófun, vír tengslamyndun og fölsun íhluta.
Getur röntgengeislun greint fölsuð hluta?
+
-
Já, röntgengeislun getur hjálpað til við að bera kennsl á fölsuð hluta. Mismunandi íhlutir, rafmagnseiginleikar, efnissamsetning og mál samanborið við ósvikna íhluti er hægt að greina með röntgenmyndum.
Hver eru takmarkanir röntgenmyndar?
+
-
Röntgengeislun er ekki pottþétt aðferð og hún hefur takmarkanir sínar. það getur ekki greint galla í íhlutanum
Notkun háþróaðri aðferðum eins og 3D röntgengeislum eða CT skannum. Að auki getur upplausn röntgengeislunnar einnig verið takmörkuð, sem gæti ekki hjálpað þér að greina íhluti.
