Hálfsjálfvirk Optical BGA Reballing Machine

Framleiðslukynning á hálfsjálfvirkri optískri BGA endurkúluvél

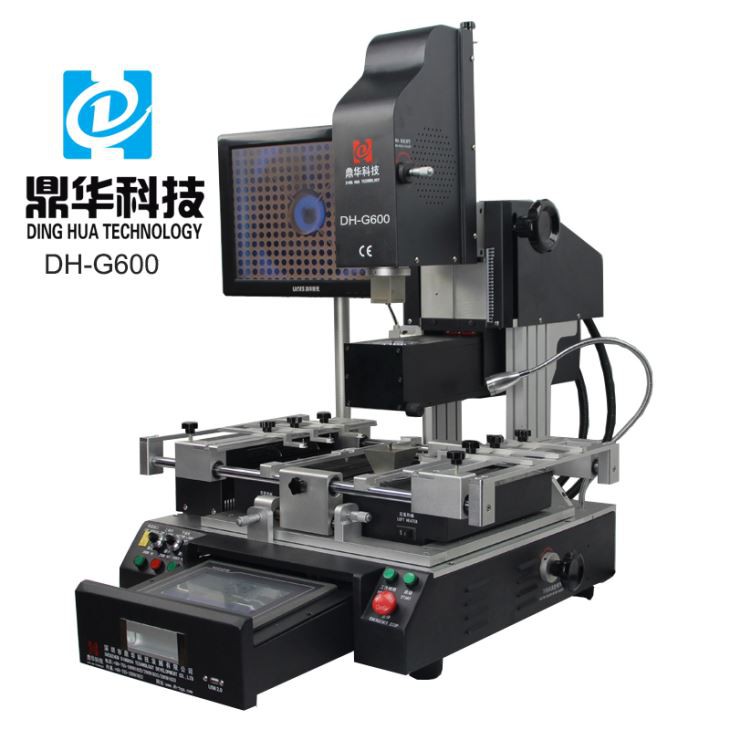

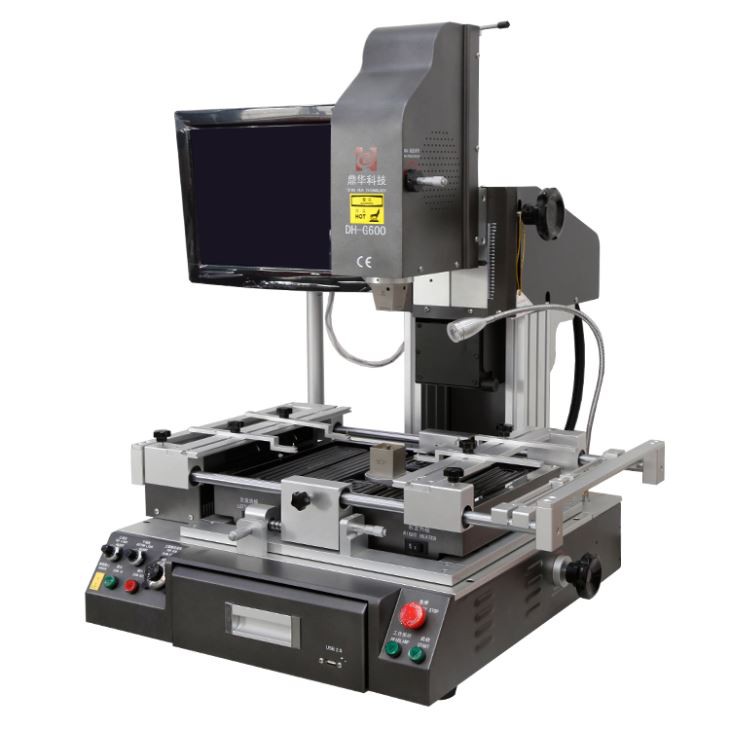

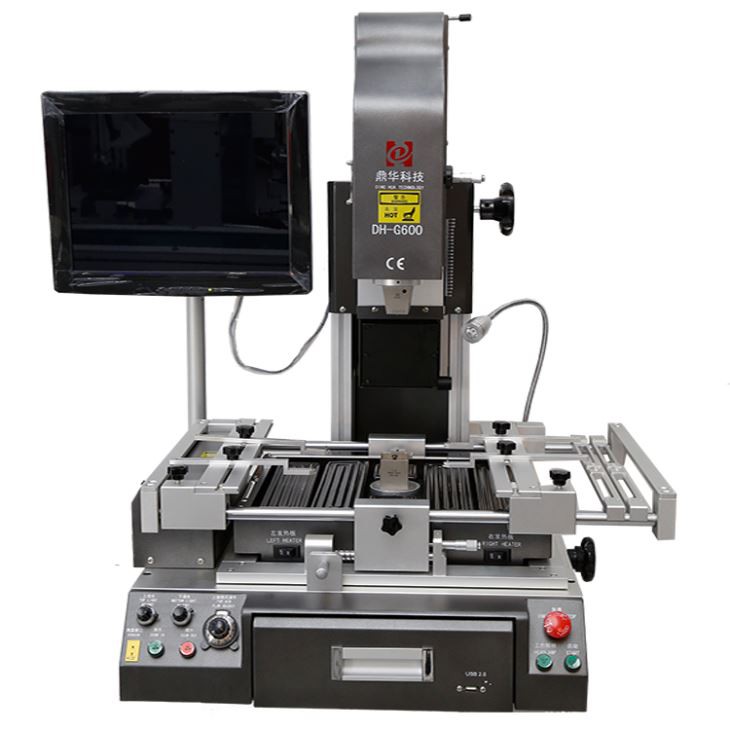

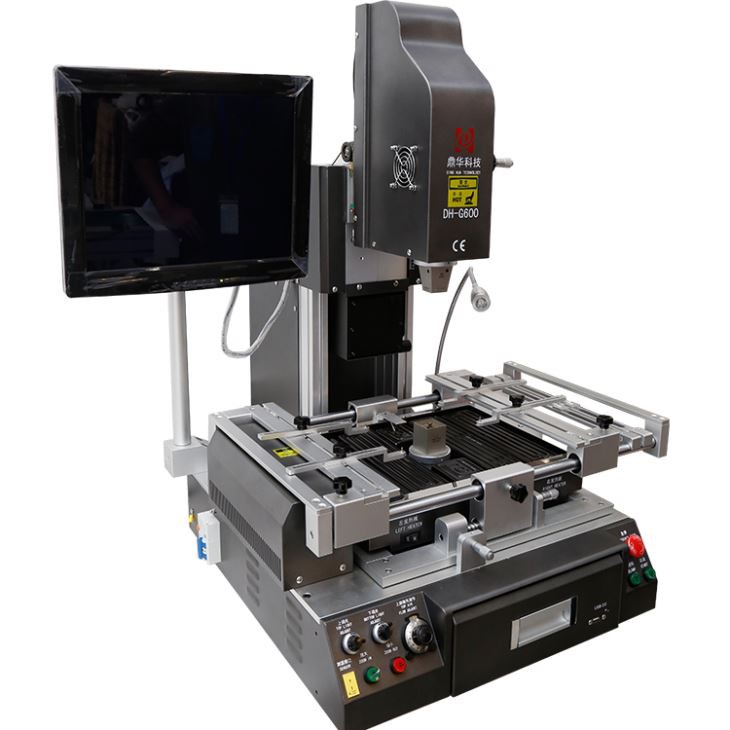

Þessi BGA endurvinnslustöð DH-G600 er hálfsjálfvirk með innfluttri optískri CCD myndavél,

HD skjár og tölva í skúffustíl með snertiskjá, notuð fyrir tölvu,

Xbox, PS3/4 og önnur PCB o.s.frv., líka, þar sem það er með loftflæðisstillingarhnappi, svo það getur

gera við örflögur, svo sem IC, POP og QFN o.s.frv.

Vörueiginleikar og notkun á hálfsjálfvirku sjónrænu bga reballing vélinni

Optísk CCD myndavél, flutt inn frá Panasonnic, með 2 milljón pixlum, tvílitum skipt og sýnt á skjánum

skjár til að stilla.

Hnappur fyrir hreyfingu á toppi höfuðsins, þegar byrjað er að lóða eða aflóða yfir, hreyfðu bara topphausinn með þessum takka.

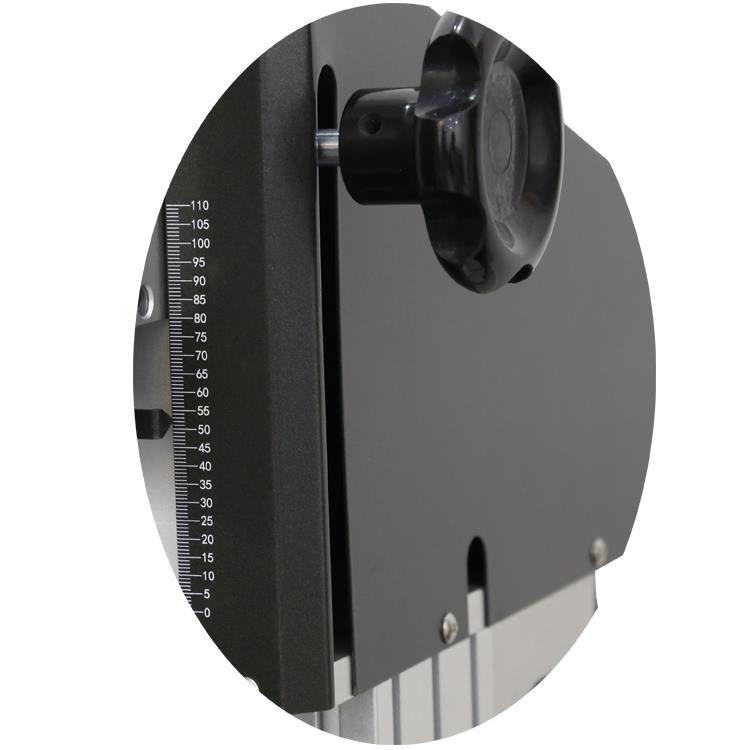

Regla, 110 mm, þegar stillt er upp fyrir flís og PCB, getur það verið tilvísun þín um hversu hæð topphausinn er.

Virkustu hnappar BGA endurvinnsluvélarinnar, svo sem aðlögun að ofan/neðri ljós fyrir sjón

CCD myndavél, loftflæðisstilling að ofan og aðdráttur inn/út fyrir skjá og hitaeiningu

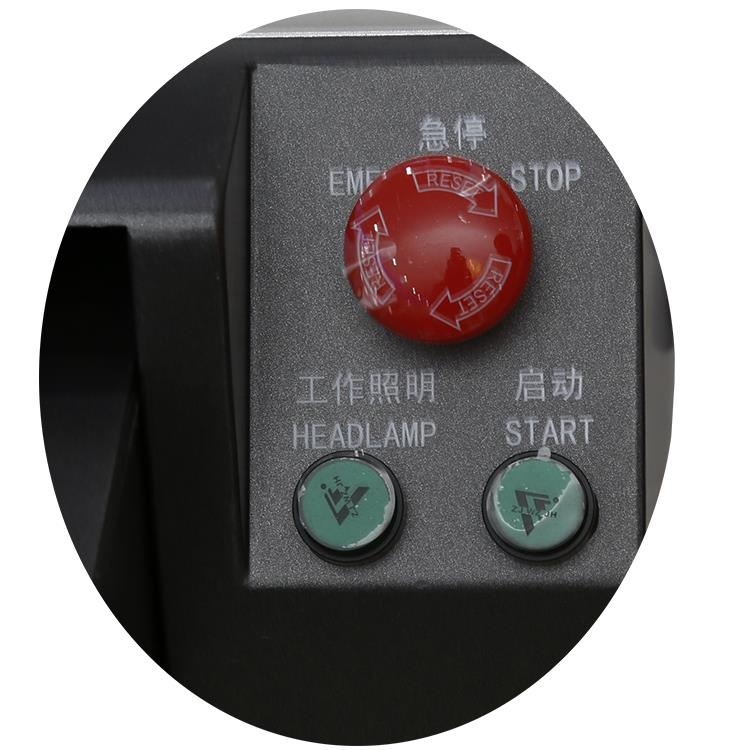

Neyðarhnappur, undir öllum kringumstæðum, ef honum er ýtt niður, mun BGA endurvinnslustöð stöðvast strax,

líka, þú getur ýtt á "start" til að ræsa vél.

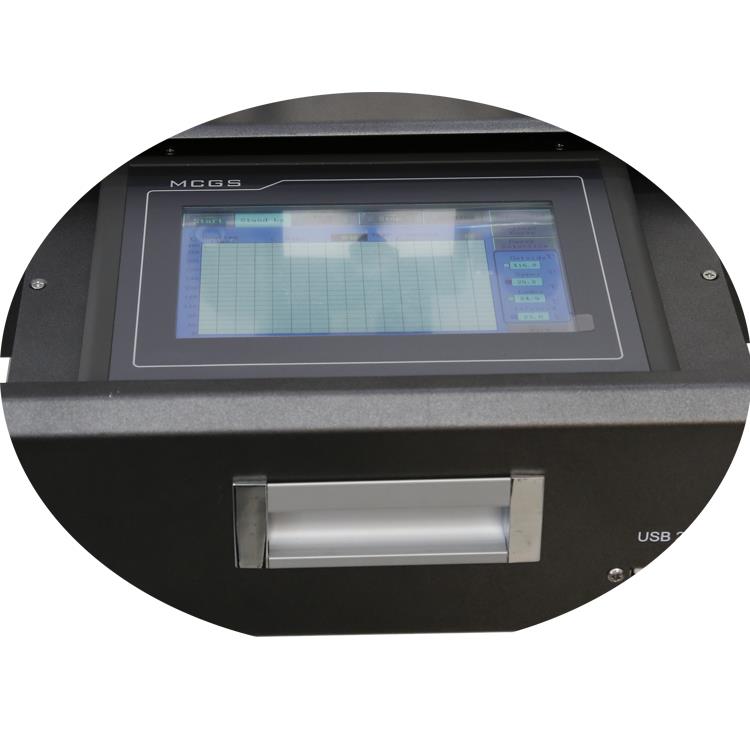

Tölva í skúffustíl með snertiskjá (7 tommur), hún getur sparað mikið pláss, hún er vélarheili,

eins og allar breytur, svo sem hitastig, tími, PID útreikningur osfrv.

Hvernig virkar BGA endurvinnslustöðin:

Vörugæði hálfsjálfvirku sjónrænu bga reballing vélarinnar

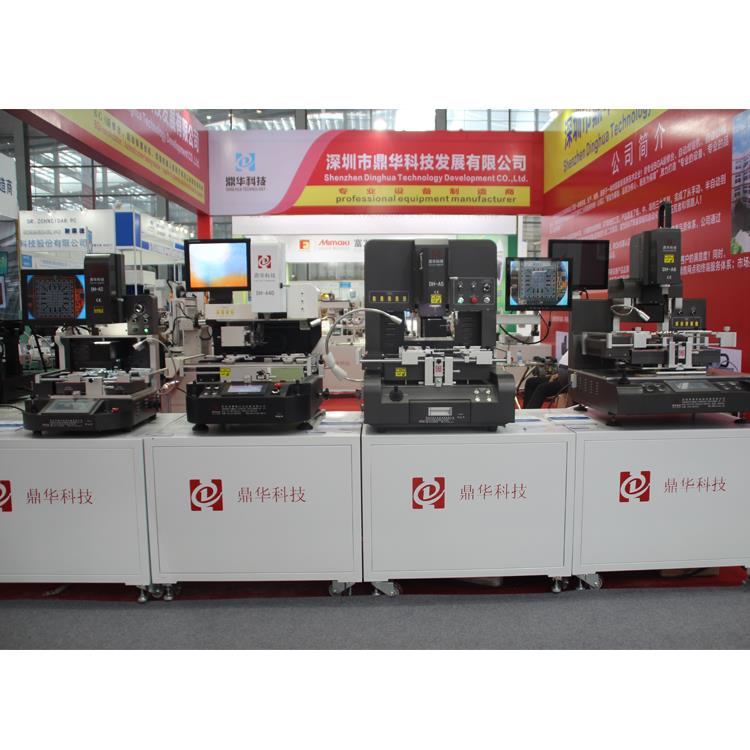

Við tökum þátt í Canton Fair á hverju ári og heimsóttum viðskiptavini frá Bandaríkjunum, Evru og Suðaustur-Asíu o.fl.

Viðskiptavinur, á Canton Fair, frá Bretlandi einbeitir sér að því að hlusta á fyrirlestur tæknimannsins okkar um endurvinnslu BGA

grunnatriði stöðvarstarfs.

Sum vottorð sýna, þar á meðal einkaleyfi, CE, vottorð um gæðavottunarkerfið,

Vel þekkt vörumerki og hátæknifyrirtæki vottun o.fl.

Afhending, sendingarkostnaður og þjónusta á hálfsjálfvirku sjónrænu BGA endurkúluvélinni

Fyrir afhendingu: innborgun móttekin, í minna en 10 sett 3 ~ 5 dagar til undirbúnings, 10 ~ 50 sett, 2 vikur

til að undirbúa, 50 ~ 100 sett, 3 vikur til að undirbúa.

Eftir afhendingu: ef þörf krefur, getum við hjálpað til við að skipuleggja sendingarleiðir fyrir viðskiptavini og sjá hvaða leið m-

Ost hagkvæmt, þegar vélin er móttekin munum við leiðbeina hvernig á að setja upp og nota.

Algengar spurningar um hálfsjálfvirka sjónræna bga reballing vélina

1. Sp.: hvað er BGA endurvinnslustöð?

A: heitt loft/IR stöð er notuð til að hita tæki og bræða lóðmálmur og sérhæfð verkfæri eru notuð til að velja

upp og staðsetja oft pínulitla hluti.

2.Q: Hvaða hitastig þarftu til að aflóða?

A: Venjulega, blý lóðmálmur kúlan sem á að aflóða, hitastigið er hægt að stilla lægra, ef blýlaust svo-

Ler boltinn, hitastigið þarf að vera hærra, en mundu ef hitastigið er of lágt til að bræða

lóðmálmur, það er ekki hægt að stilla það meira en 400C gráður Ef þú átt í erfiðleikum með það skaltu bara bæta við smá lóðmálmi við

unted hluti, þá virkar.

3.Q: Hvað er "BGA"?

A: Ball Grid array (BGA) er tegund af yfirborðsfestum umbúðum (flísaberi) sem notuð er fyrir samþætta hringrás.

úts. BGA pakkar eru notaðir til að festa tæki eins og örgjörva varanlega.

4. Sp.: Hver er besti hitinn í lóðun?

A: Bræðslumark flestra lóða er á svæðinu 188 gráður (370 gráður F) og hitastig heita loftsins er

stilltu 160 gráður til 280 gráður (320 gráður F til536 gráður F). venjulega ætti hitastig alltaf að byrja á lægsta hitastigi

erature möguleg.

Nýjustu fréttir af hálfsjálfvirku sjónrænu BGA reballing vélinni

AÐFERР

1.Hreinsaðu svæðið.

2. Boraðu í aflögunarþynnuna með Micro-Drill og kúlukvörninni. Bora á svæði laust við hringrás-

ry eða íhlutir. Boraðu að minnsta kosti tvö göt á móti hvort öðru um jaðar dela

úthlutun. (Sjá mynd 1). Burstaðu burt allt laust efni.

VARÚÐ

Gættu þess að bora ekki of djúpt og afhjúpa innri hringrásir eða flugvélar.

VARÚÐ

Slitaaðgerðir geta myndað rafstöðueiginleikar.

3. Bakaðu PC borðið til að fjarlægja allan raka sem er lokaður. Ekki leyfa PC borðinu að kólna

eða til að sprauta epoxýinu.

VARÚÐ

Sumir íhlutir geta verið viðkvæmir fyrir háum hita.

4.Blandaðu epoxýinu. Sjá leiðbeiningar framleiðanda um hvernig á að blanda epoxý án loftbólu.

VARÚÐ

Gætið varúðar til að koma í veg fyrir loftbólur í epoxýblöndunni.

5. Hellið epoxýinu í epoxýhylkið.

6. Sprautaðu epoxýinu inn í eitt af holunum á aflöguninni. (Sjá mynd 2). Hitinn hélst

í PC borðinu mun bæta flæðiseiginleika epoxýsins og teikna epoxýið inn-

o tómið

svæði fyllir það alveg.

7. Ef tómið fyllist ekki að fullu, gætu eftirfarandi aðferðir verið

notað:

A. Beittu léttum staðbundnum þrýstingi á borðflötinn og byrjaðu á fyllingargatinu og haltu áfram hægt

að útblástursholinu.

B. Settu lofttæmi á loftopið til að draga epoxýið í gegnum tómið.

8. Herðið epoxýið samkvæmt aðferð 2.7 Epoxýblöndun og meðhöndlun.

9. Skafaðu burt allt umfram epoxý með því að nota Precision Knife eða Scraper.
