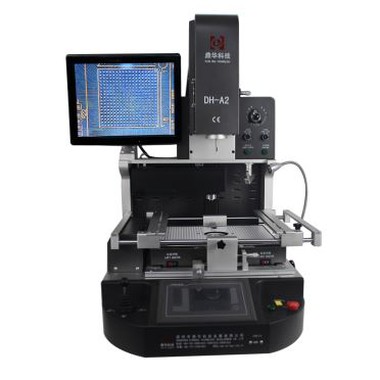

BGA Rework Reballing Station

BGA endurvinnslu endurnýjunarstöð



DH-A2 er vinsælasta líkanið á erlendum markaði og kínverskum markaði, hingað til notað af Foxconn,

Huawei og margar margar verksmiðjur, einnig er það vinsælt fyrir viðgerðarverkstæði, svo sem Apple þjónustumiðstöð,

Xiaomi þjónustumiðstöð og önnur persónuleg viðgerðarverkstæði osfrv. þar sem það er mikil afköst og hagkvæm.



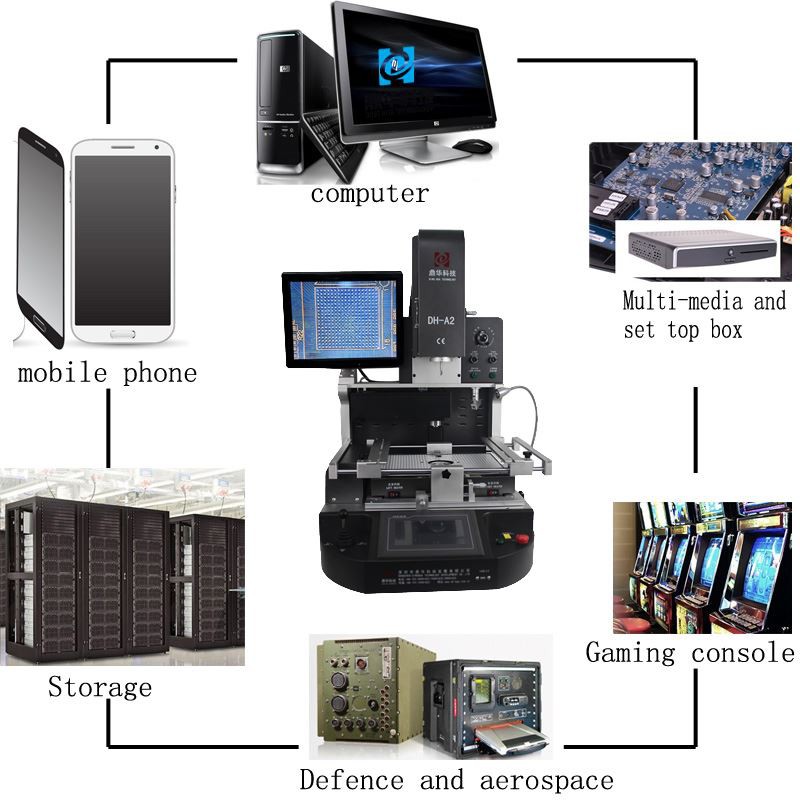

1. Notkun BGA rework reballing stöð



Til að lóða, endurbolta, aflóða annars konar flís:



BGA, PGA, POP, BQFP, QFN, SOT223, PLCC, TQFP, TDFN, TSOP, PBGA, CPGA, LED flís, og svo framvegis.

2. Vara Eiginleikar BGA rework reballing stöð

* Stöðugt og langur líftími (hannað fyrir 15 ára notkun)

* Getur gert við mismunandi móðurborð með miklum árangri

* Strangt stjórna upphitun og kælingu hitastigi

* Optískt jöfnunarkerfi: festir nákvæmlega innan við 0.01 mm

* Auðvelt í notkun. Hver sem er getur lært að nota það á 30 mínútum. Engin sérstök kunnátta er nauðsynleg.

3. Tæknilýsing áBGA endurvinnslu endurnýjunarstöð



Aflgjafi	110~240V 50/60Hz
Aflhlutfall	5400W
Sjálfvirk stig	lóða, aflóða, taka upp og skipta o.s.frv.
Optískur CCD	sjálfvirkur með spónafóðri
Hlaupandi stjórn	PLC (Mitsubishi)
spónabil	0.15 mm

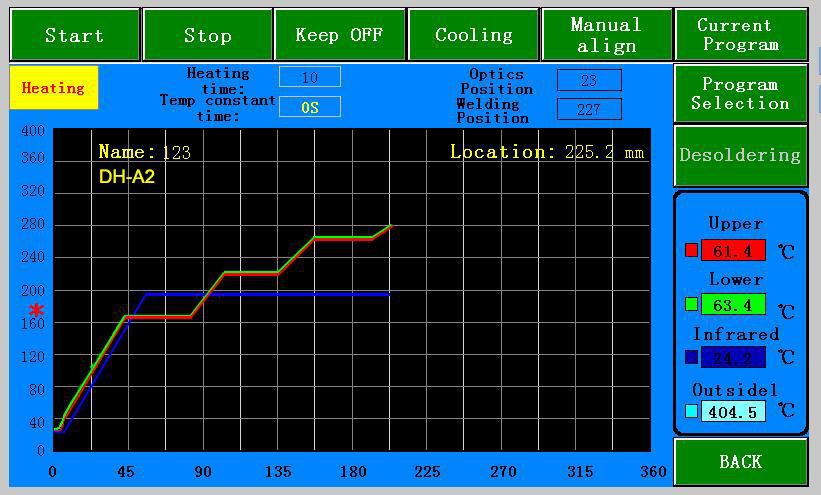

Snertiskjár	ferlar sem birtast, tími og hitastilling
PCBA stærð í boði	22*22~400*420mm
stærð flísar	1*1~80*80mm
Þyngd	um 74 kg
Pökkun dimmur	82*77*97cm



4. Upplýsingar umBGA endurvinnslu endurnýjunarstöð

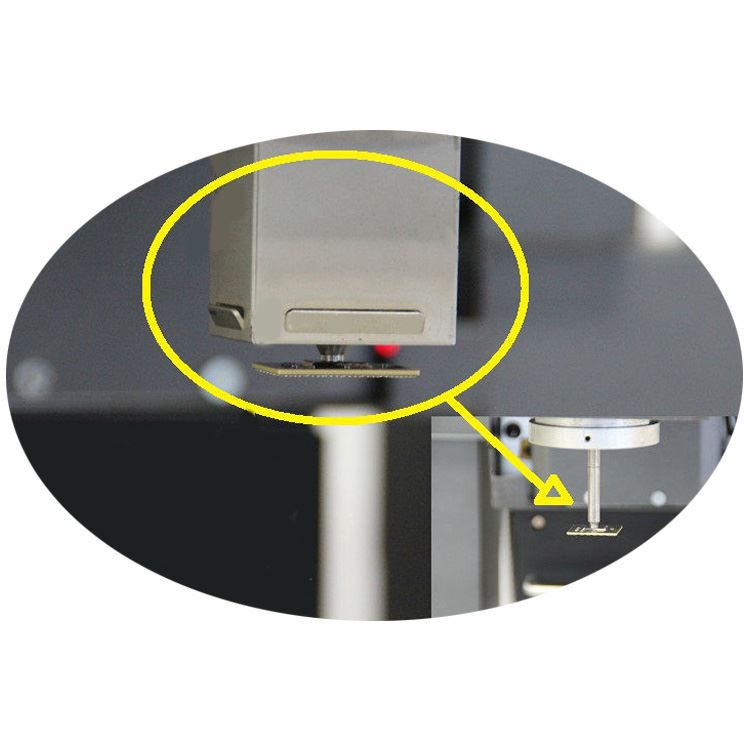

1. Topp heitt loft og lofttæmi soggjafi sett saman, sem er þægilega að taka upp flís/íhlut fyrirsamræma.

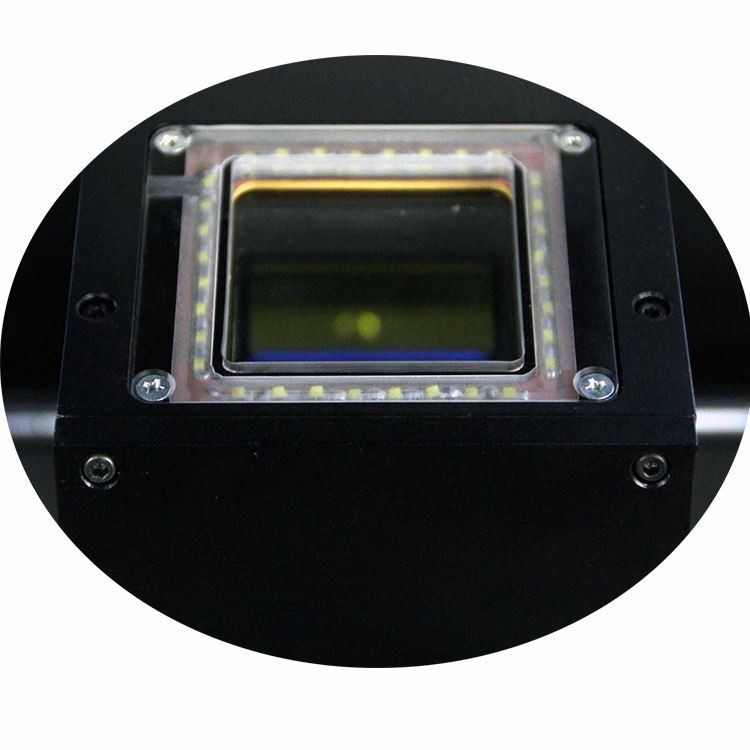

2. Optical CCD með skiptri sjón fyrir þá punkta á flís vs móðurborði sem er myndað á skjá.

3. Skjárinn fyrir flís (BGA, IC, POP og SMT, osfrv.) á móti samsvöruðum punktum móðurborðsins.fyrir lóðun.





4. 3 hitunarsvæði, efra heitt loft, neðra heitt loft og IR forhitunarsvæði, sem hægt er að nota fyrir lítil til

iPhone móðurborð, líka, allt að tölvu og sjónvarpsmóðurborð osfrv.

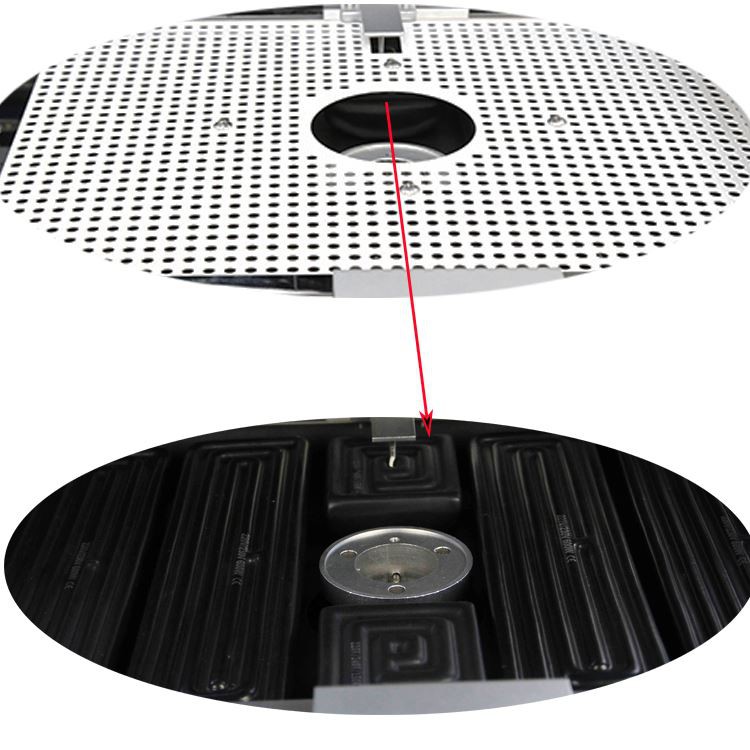

5. IR forhitunarsvæði þakið stálneti, sem gerir hitaeiningar jafna og öruggari.





6. Rekstrarviðmót fyrir tíma- og hitastillingu, hitastigssnið er hægt að geyma sem

allt að 50,000 hópar.









5. Af hverju að velja BGA endurvinnslustöðina okkar?



6. Vottorð um BGA rework reballing stöð

UL, E-MARK, CCC, FCC, CE ROHS vottorð. Á meðan, til að bæta og fullkomna gæðakerfið,

Dinghua hefur staðist ISO, GMP, FCCA, C-TPAT endurskoðunarvottun á staðnum.

7. Pökkun og sending á endurvinnslustöð BGA



8. Sending fyrir endurvinnslustöð BGA

DHL, TNT, FEDEX, SF, sjóflutningar og aðrar sérstakar línur osfrv.. Ef þú vilt annan sendingartíma,

vinsamlegast segðu okkur.Við munum styðja þig.



9. Greiðsluskilmálar

Bankamillifærsla, Western Union, kreditkort.

Vinsamlegast segðu okkur ef þú þarft annan stuðning.



10. Notkunarleiðbeiningar fyrir BGA endurvinnslustöðina DH-A2





11. Viðeigandi þekking fyrir BGA rework reballing stöð



Skref til að nota BGA endurvinnslustöðina

1. Byrjaðu málsmeðferðina:

1.1 Athugaðu hvort tenging ytri aflgjafa sé venjuleg 220V.

1.2 Kveiktu á aflrofanum á hverri einingu vélarinnar

3. Aðferð í sundur:

3.1 PCBA BGA kortið sem á að fjarlægja er fest í stoðgrind PCBA kortsins.

3.2 Færðu PCBA að hæðartakmörkunarstikunni, stilltu hæð stuðningsgrindarinnar þannig að efsta yfirborð PCBA sé í snertingu

með neðst á hæðartakmörkunarstikunni.

3.3 Snúðu staðsetningarhausnum réttsælis í 90 gráðu stöðu beint fyrir framan og hreyfðu PCBA til að miðja stöðu com-

hluta sem á að fjarlægja og rauða miðju stillihaussins.

3.4 Notaðu handfangið til að velja hitakerfi til að fjarlægja íhlutinn

3.5 Settu vinstri upphitunarhausinn beint á íhlutinn sem á að fjarlægja og vélin hitar sjálfkrafa íhlutinn.

3.6 Ef hún er hituð í 190 gráður gefur vélin frá sér „píp ... píp“ hljóð með hléum. Á þessum tímapunkti er hitastigið kvarðað o-

nce (stjórnhnappur); Þegar vélin hitnar til að gefa frá sér "píp ... stöðugt píp", er kveikt á lofttæmisrofanum, ýttu á til að lyfta hausnum,

ryksugaðu íhlutinn, snúðu hitahausnum á vinstri palli geymsluíhlutans, ýttu á Til að lyfta höfðinu mun BGA

falla sjálfkrafa og BGA verður fjarlægt.

3.7 Fylgdu skrefunum hér að ofan til að fjarlægja íhlutina.

4. Ferlið við að hlaða íhlutunum:

4.1 PCBA er hlaðið í samræmi við skrefin sem lýst er í liðum 3.1-3.2 hér að ofan.

4.2 Settu BGA sem á að lóða í miðju pallsins þar sem BGA er tengdur, færðu PCB festinguna (vinstri-hægri beint-

ction) þannig að BGA sé beint undir tómarúmstútnum. Ýttu á hnappinn, neðri hluti stillihaussins í átt að neðri endanum,

Snúðu rofanum á stillihausnum handvirkt til að ganga úr skugga um að stúturinn nái upp á efra yfirborð BGA og gera tækið a-

kveiktu sjálfvirkt á ryksugarofanum (ryksugu), snúðu honum síðan handvirkt í upprunalega stöðu, ýttu á handfangshnappinn og

staðsetningarhausinn hækkar sjálfkrafa í hæstu stöðu.

4.3 Fjarlægðu upptökutólið þannig að það sé beint undir stúthlutanum, færðu PCB borðhaldarann ​​þannig að staðsetning

íhluturinn sem á að lóða er beint undir upptökutólinu og stilltu hæð íhlutans á viðeigandi hátt til að búa til

skýra myndina

4.4 Þú getur séð að skjárinn er með rauðum BGA pinna og bláum PAD púðapunktum. Stilltu saumasettin tvö að samsvarandi

stöður ein í einu. Eftir miðju, ýttu staðsetningartækinu í upprunalega stöðu og smelltu á handfangshnappinn til að skilja BGA sam-

hluti festist í stöðu samsvarandi hluta PCB borðsins þar til tómarúmsrofaljósið (ryksuga)

slokknar, lyftu festingarhausnum örlítið og smelltu á hnappinn til að fara aftur í festingarhausinn.

4.5 Endurtaktu skref 3.3-3.5 hér að ofan

4.6 Ef hituð er í 190 gráður gefur vélin frá sér "píp ... píp". Fylgstu með lóðunarferlinu neðst á íhlutnum

í gegnum skjáinn), sem gefur til kynna að lóðun hafi verið lokið á venjulegan hátt, fjarlægðu hitunarhausinn og færðu PCBA í

viftu til að kólna.



5. Hitastilling:

Stilling fyrir strípunarhitastig:

Sjá uppsetninguna sem fylgir vélinni

Stilling suðuhita:

Sjá uppsetninguna sem fylgir vélinni



6. Mál sem krefjast athygli:

1. Gefðu gaum að snertingu hverrar tækjaeiningar meðan á notkun stendur til að forðast skemmdir á tengdum hlutum.

2. Rekstraraðili gætir að eigin öryggi til að forðast raflost og brunasár.

3. Viðhalda og viðhalda búnaði, halda öllum þáttum hreinum og snyrtilegum.

4. Eftir notkun búnaðarins verður hann að vera settur upp á réttum tíma, vel skipulagður og í samræmi við 5S kröfur.

5. Ef vandamál kemur upp skaltu leysa það strax af tæknimanninum eða vinnslufræðingnum.
