2 upphitunarsvæði snertiskjár BGA endurgerð vél

2 upphitunarsvæði snertiskjár BGA endurgerð vél

Þessi DH -200 er lítil IC viðgerðarvél með sjálfvirkt höfuðhaus og IR forhitunarsvæði, einnig snertiskjár

Fyrir tíma og hitastig stjórnað nákvæmlega. Notað fyrir iPhone, iPad,Huawei, Samsung farsími o.fl.

1.. Vörueiginleikar 2 hitunarsvæði Snertuskjár BGA endurgerð vélin litla IC rework vélin

1. Heitt loft og innrautt suðutækni
2. Heitt loft og innrauða upphitun getur komið í veg fyrir skemmdir á IC af völdum skjótra eða stöðugrar upphitunar.
3. Auðvelt í notkun; Notandinn getur orðið vandvirkur eftir einn dag í þjálfun.
4. Engin suðuverkfæri eru nauðsynleg; Það getur soðið franskar allt að 50mm.
5. Búin með 800W heitu bræðslukerfi, með forhitunarsviðinu 240mm x 180mm.
6. Það hefur ekki áhrif á snjalla íhlutina án heitu lofts og hentar suðu BGA, SMD, CSP, LGA, QFP, PLCC og BGA átaki.
7. Það er hentugur fyrir margs konar tölvu-, fartölvu og PlayStation BGA íhluti, sérstaklega Northbridge og Southbridge flísar.

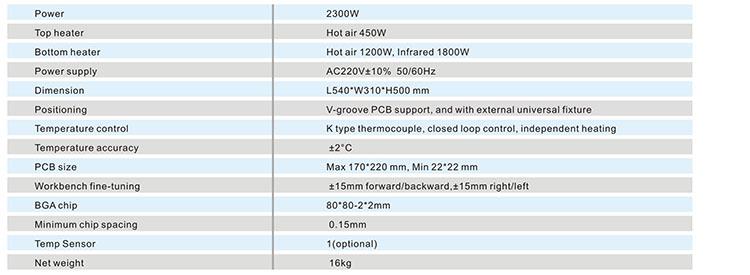

2. forskrift 2 hitasvæða snertiskjár BGA endurgerð vél

3..

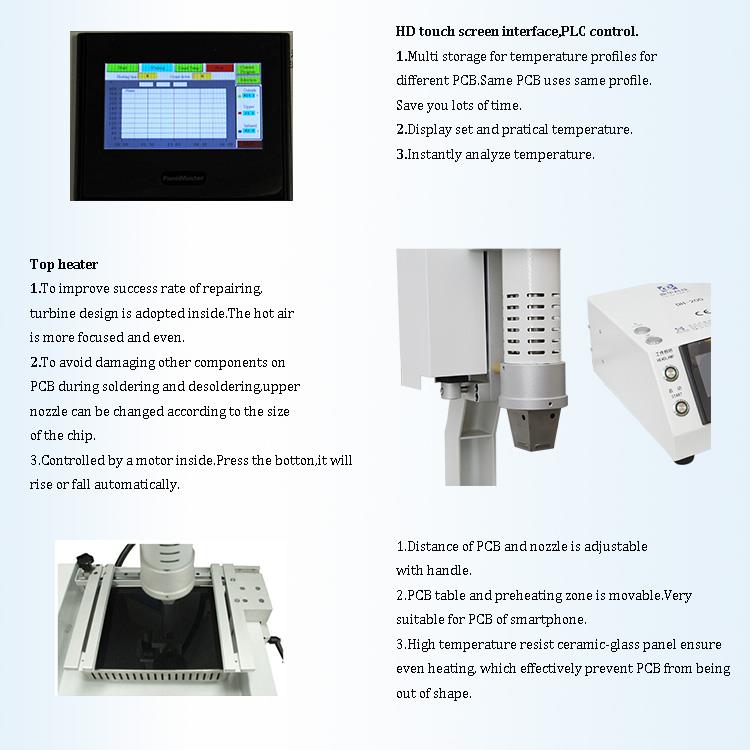

1.2 Óháðir hitarar (heitt loft og innrautt);

2. HD stafræn skjár;

3. HD snertiskjáviðmót, PLC stjórn;

4. LED aðalljós;

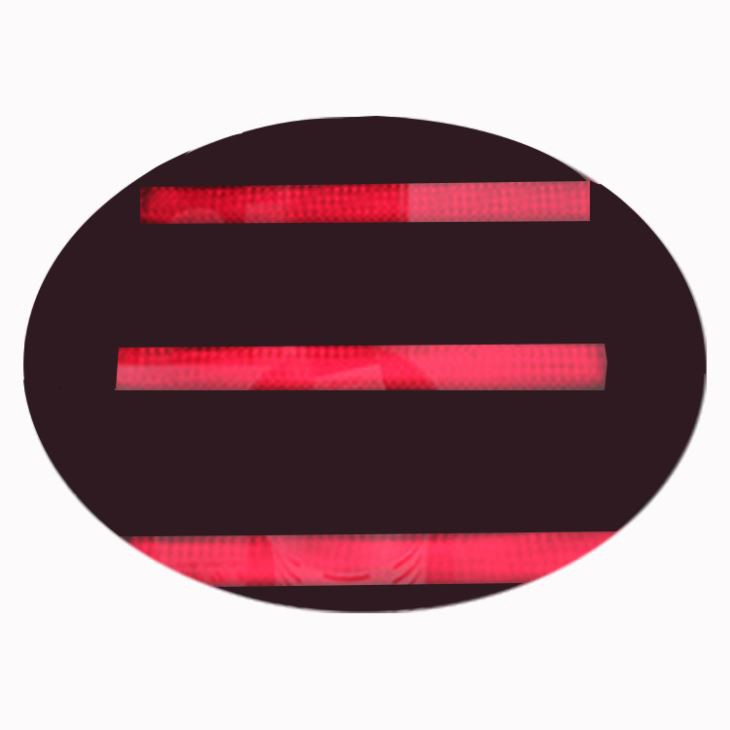

A. Forhitunarsvæðið, IR koltrefjahitunarrör og glerhlífar gegn háum hitastigi, sem geta komið í veg fyrir að litlir íhlutir falli í.

b. LED ljós, 10W kraftur, bjart og sveigjanlegt.

C. 4 alhliða innréttingar sem hægt er að nota fyrir önnur PCB með óreglulegum formum.

1. Stillanleg fjarlægð fyrir PCB og stút

2.. Hreyfanlegur PCB vinnubekk og IR forhitunarsvæði

3. Efsta höfuð, hækka sjálfkrafa upp eða lækka

1. 4 hnappar, þar af tveir sem stjórna hækkun og lækka efstu höfuðið; einfalt og áhrifaríkt.
2. Innbyggður kæliviftur, sem tryggir að forhitun IR ofhitnar ekki.

4. Af hverju veldu 2- hita-svæði snertiskjá BGA endurvinnsluvél?

• Hitarinn er mikilvægur þáttur fyrir árangursríka endurvinnslu. Við notum einn sem er fluttur inn frá Taívan eða Þýskalandi og gerum ströng próf á hverri einingu.
• Niðurstaðan eftir að hafa verið desoldering er hrein og fullkomin, þar sem PCB er áfram í nýju ástandi.
• Heitt lofthönnunin inniheldur að minnsta kosti eina holu og fjögur hak á fjórum hliðum þess, sem hjálpar til við að koma í veg fyrir ofhitnun.

Notkun:BGA, PGA, QFN, PLCC, TSOP, PBGA, CPGA, IC, ETC.

5. Vottorð um 2 upphitunarsvæði Snertuskjár BGA endurgerð vél

1. meira en 38 stk af einkaleyfum og 100 háþróaðri tækni sem stjórnvöld viðurkenna.

2.Ce, iOS9001, og ROHS ETC.

6.

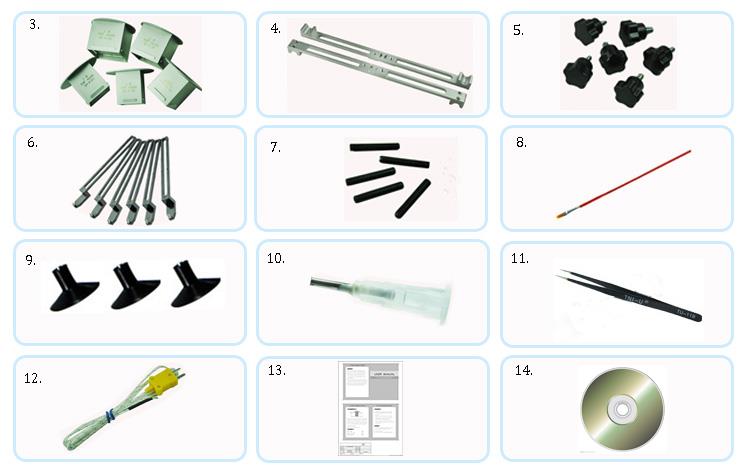

Aukabúnaðurinn á 2 hitunarsvæðum snertiskjá BGA endurgerð vél

1. 6 stk alhliða innréttingar
2. Skrúfur án höfuðs
3. Bursta
4. Gúmmí sogskál
5. Tómarúm penna
6. Tweezers
7. Hitauppstreymi
8. Kennsla geisladisk
9. Handbók

7. Notkun 2 hitasvæða snertiskjár BGA endurgerð vél (DH -200)

Algjör endurgerðarferill, þ.mt forhitun, desoldering, lóða íhlutinn og fjarlægja leifar lóðmálmur, getur krafist notkunar á lóða járn og áreynslu. Við leggjum til að nota aUniversal StencilHentar vel fyrir marga mismunandi flís, BGA endurvinnslustöð, lítið lóða járn og stencil fyrir endurvinnsluferilinn.

Litróf samhæfra yfirborðsfestingartækja er á bilinu mjög litlt (1x1mm) til stórra íhluta (BGA).

Hitunareiningin í fullri svæðinu hefur verið fínstillt til að vinna að smástórum PCB, svo sem þeim sem finnast í neytandi rafeindatækni (farsímar, iPads, GPS rekja spor einhvers osfrv.).

Nokkur fyrirfram sett upp prófílbókasöfn og leiðandi sjónræn notendaupplifun gerir nýjum rekstraraðilum kleift að hefja störf strax.

Fjölmargir faglegir eiginleikar, þar á meðal hreyfanlegur IR forhitunarsvæði og glervörn IR hitaljós, gera þessa vél víða sem notuð er í persónulegum viðgerðarverslunum og litlum verksmiðjum.

8. Tengd þekking á 2 hitasvæðum snertiskjá BGA endurgerð vél

Hvernig á að fjarlægja lóða samskeyti:

1. Í fyrsta lagi hitaðu PCB borðið og BGA til að fjarlægja raka. Hægt er að stjórna ofninum með stöðugu hitastigi.
2. Veldu Tuyere sem passar við stærð BGA flísarinnar og festu hann við vélina. Efri Tuyere ætti að hylja BGA flísina lítillega, með framlegð 1 til 2mm. Efri tuyerið getur verið aðeins stærra en BGA, en það ætti ekki að vera minni, þar sem það gæti leitt til ójafnrar upphitunar á BGA. Neðri tuyere ætti að vera aðeins stærri en BGA.
3. Lagaðu vandasama PCB á BGA endurvinnslustöðinni. Stilltu staðsetningu þess og klemmdu PCB með festingunni. Gakktu úr skugga um að BGA neðri tuyere sé í takt (fyrir óreglulega PCB, notaðu sérstaklega lagaðan búnað). Dragðu út hitastigslínuna og stilltu staðsetningu efri og neðri tuyere þannig að efri tuyerið hylur BGA og skilur eftir sig um 1 mm bil, meðan neðri tuyere er á móti PCB.
4. Stilltu samsvarandi hitastigsferil: blý bræðslumark við 183 gráðu og blýlaus bræðslumark við 217 gráðu. Fylgdu blýlausu hitastigsferlinum á endurvinnslustöðinni og gerðu nauðsynlegar aðlöganir eins og sýnt er á myndinni. (Eftirfarandi mynd sýnir færibreyturnar sem ég persónulega stillt til viðgerða, en þetta er eingöngu til viðmiðunar. Einnig er mælt með því að stjórna BGA endurgerðarstöðinni með ákveðnum hitastigsferli til að auðvelda aðlögun og rauntíma hitastigseftirlit.)
5. Smelltu til að hefja suðuferlið. Þegar vekjaraklukkan gefur til kynna biðlara skaltu fjarlægja efri vindhausinn og nota tómarúm sogpenna sem fylgir vélinni til að ná BGA.

Ef ekki er hægt að fjarlægja lóða samskeytið skaltu leysa BGA ferlið og stilla stillingarnar út frá skilyrðum sem upp koma við raunverulegar viðgerðir.
