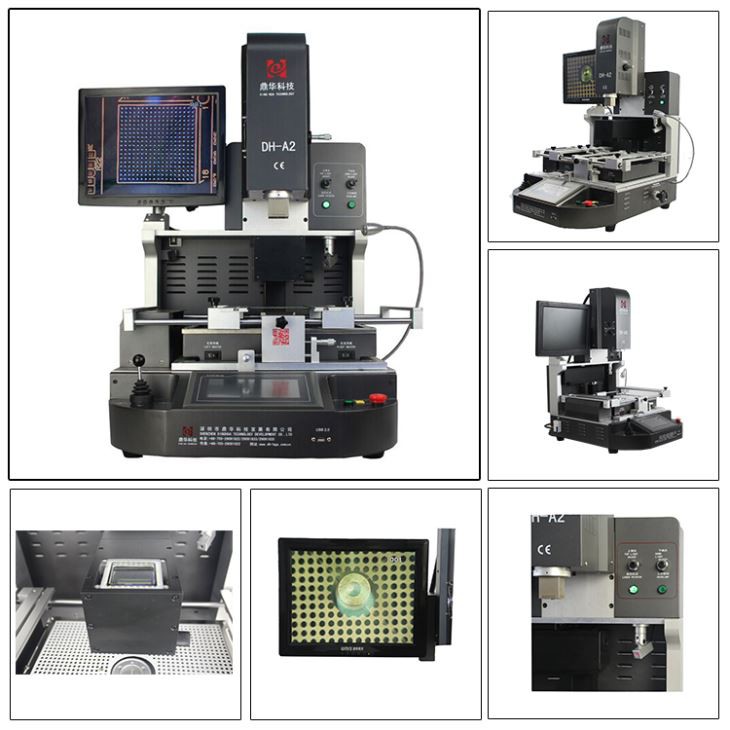

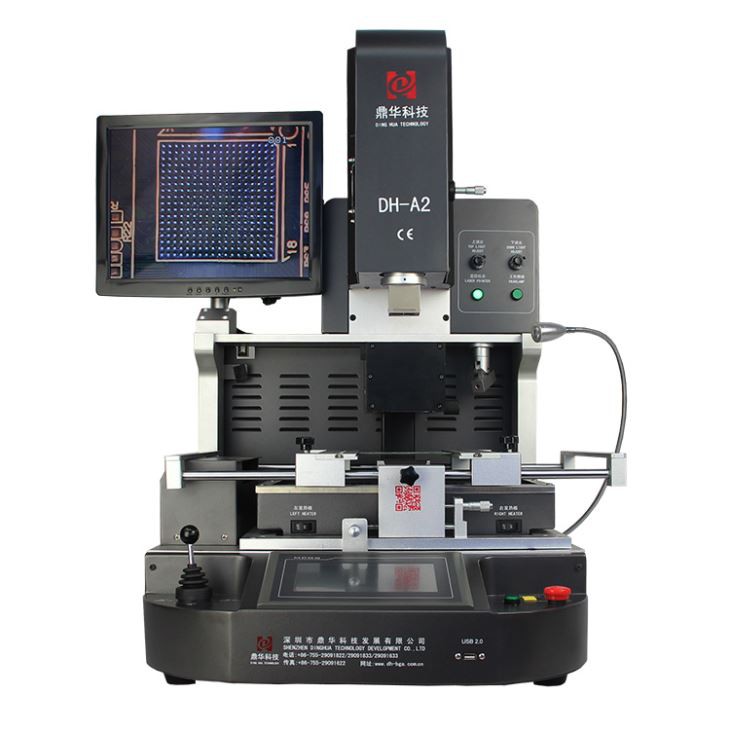

3 hitasvæði snertiskjár BGA endurvinnsluvél
1. Snertiskjár og sjónstillingarkerfi.
2. Hátt árangurshlutfall við að gera við flögur.
3. Skemmir ekki IC flís og PCB.
4. Mjög auðvelt í notkun. Getur lært að nota á 10 mínútum.
5. Getur geymt 100 þúsund hitastig. Ef PCB og flís eru eins þarftu ekki að stilla annað hitastig. Tímasparandi!
Lýsing
1. Umsókn
Hentar fyrir PCB mismunandi rafrænna vara.
Móðurborð tölvu, snjallsíma (iPhone, Huawei, Samsung), fartölvu, MacBook rökfræðiborð, stafræn myndavél, loftkæling, sjónvarp og önnur rafeindabúnaður frá lækningaiðnaði, samskiptaiðnaði, bílaiðnaði o.fl.
Hentar fyrir mismunandi tegundir af flögum: BGA, PGA, POP, BQFP, QFN, SOT223, PLCC, TQFP, TDFN, TSOP, PBGA, CPGA, LED flís.
2. Eiginleikar vöru
• Sjálfvirk aflóðun, uppsetning og lóðun.
• Nákvæmt sjónstillingarkerfi
Panasonic CCD myndavélarlinsa eykur á áhrifaríkan hátt nákvæmni jöfnunar og árangur viðgerða. Mynd birt á skjá.
• Topp heitt loftstreymi er stillanlegt, til að mæta eftirspurn hvers konar flögum
• Innbyggð innrauð leysir staðsetning, hjálpar hraða staðsetningu fyrir PCB.
•Topphitunarhaus og festingarhaus 2 í 1 hönnun.
• Festingarhaus með innbyggðum þrýstiprófunarbúnaði, til að vernda PCB frá því að vera mulið.
3. Tæknilýsing
| Kraftur | 5300w |
| Topp hitari | Heitt loft 1200w |
| Botnhitari | Heitt loft 1200W. Innrautt 2700w |
| Aflgjafi | AC220V±10% 50/60Hz |
| Stærð | L530*B670*H790 mm |
| Staðsetning | V-gróp PCB stuðningur, og með ytri alhliða innréttingu |
| Hitastýring | Ktype hitaeining, lokuð hringstýring, óháð upphitun |
| Hitastig nákvæmni | ±2 gráður |
| PCB stærð | Hámark 450*490 mm, Min 22 *22 mm |
| Fínstilling á vinnubekk | ±15 mm fram/aftur, ±15 mm til hægri/vinstri |
| BGA flís | 80*80-1*1 mm |
| Lágmarks flísabil | 0.15 mm |
| Hitaskynjari | 1 (valfrjálst) |
| Nettóþyngd | 70 kg |
4. Upplýsingar

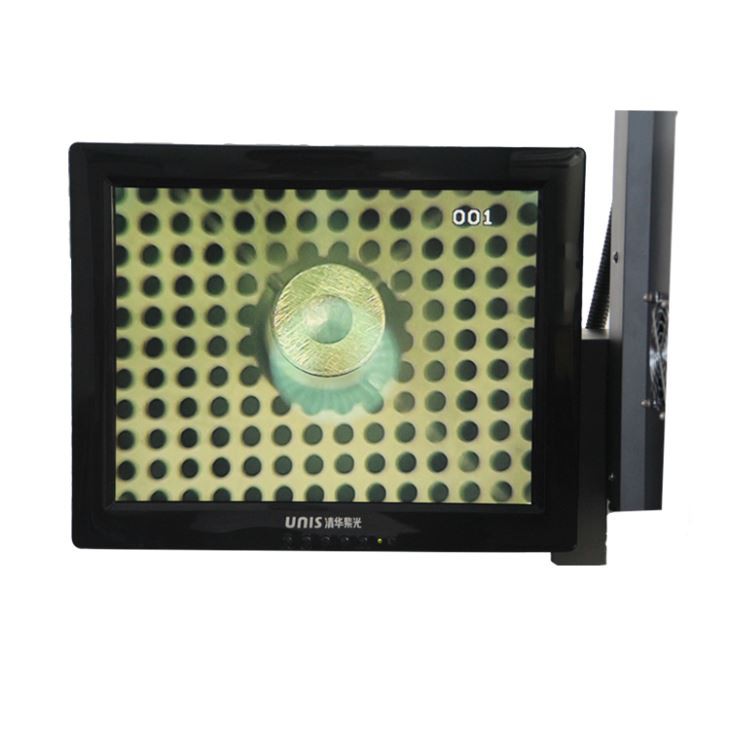

1.CCD myndavél (nákvæmt sjónleiðréttingarkerfi);
2.HD stafrænn skjár;
3. Míkrómeter (stilla horn flísar);
4.3 sjálfstæðir hitarar (heitt loft og innrauðir);
5. Laser staðsetning;
6. HD snertiskjár tengi, PLC stjórn;
7. Led höfuðljós ;
8.Stýripinnastýring.

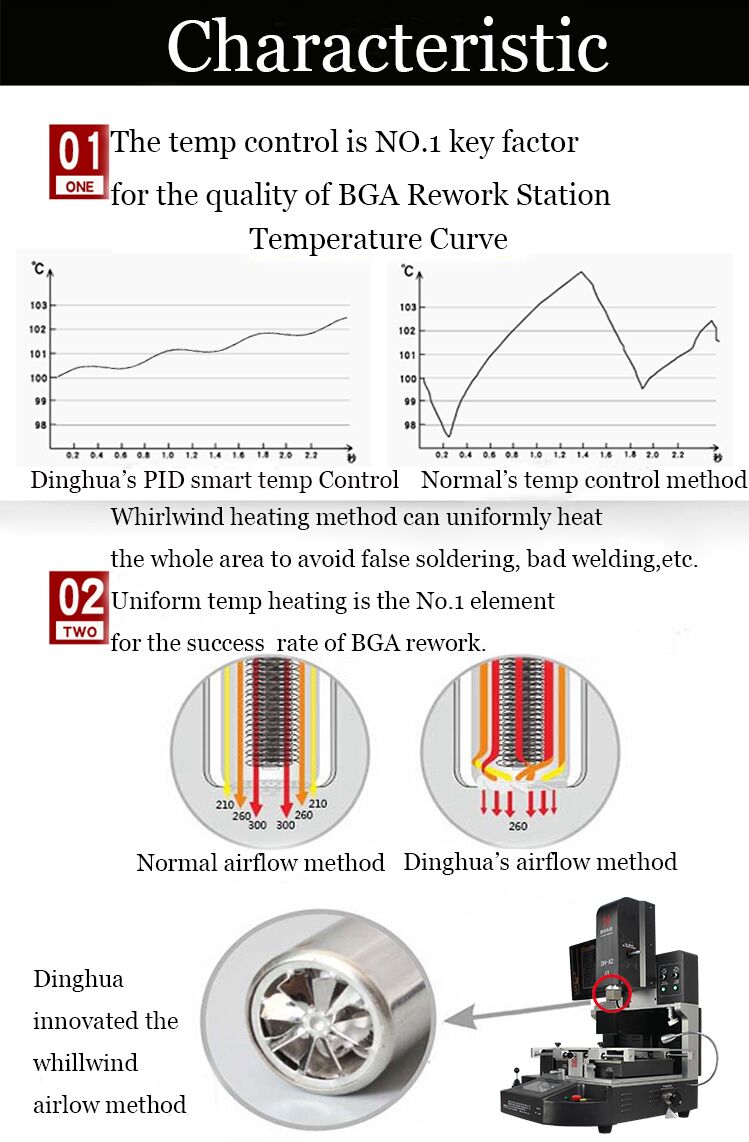

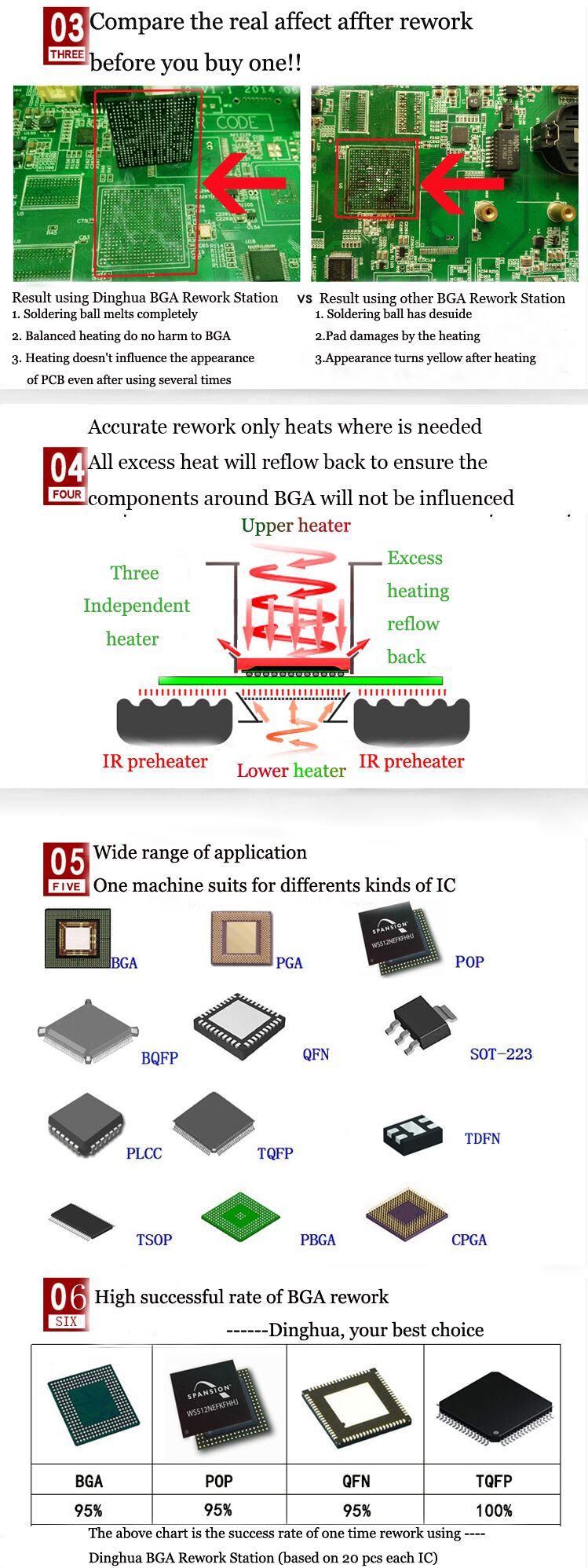

5.Hvers vegna að velja 3 upphitunarsvæðin okkar snertiskjár bga endurvinnsluvél?
6. Skírteini
Til að bjóða upp á gæðavörur var SHENZHEN DINGHUA TECHNOLOGY DEVELOPMENT CO., LTD fyrst til að standast UL, E-MARK, CCC, FCC, CE ROHS vottorð. Á sama tíma, til að bæta og fullkomna gæðakerfið, hefur Dinghua staðist ISO, GMP, FCCA, C-TPAT endurskoðunarvottun á staðnum.

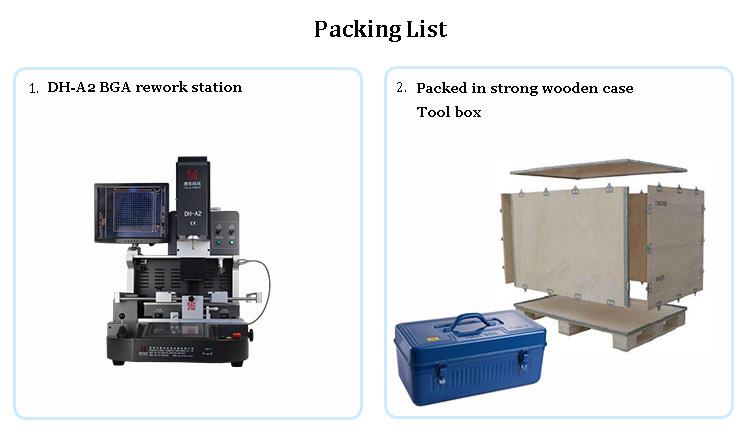

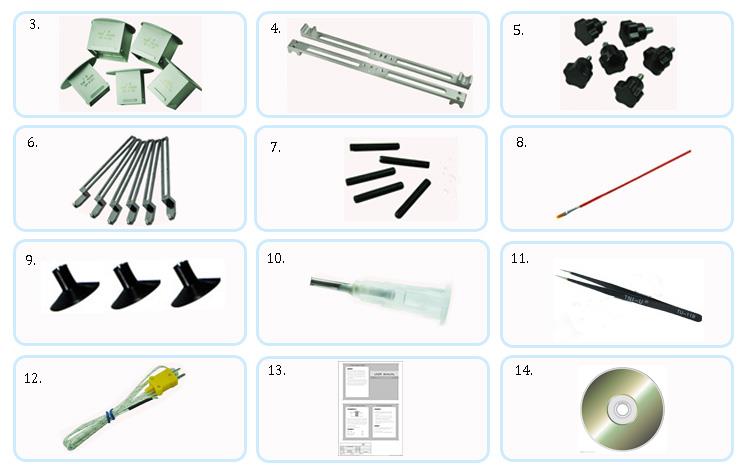

7. Pökkun og sending
8. Hafðu samband
Email: john@dh-kc.com
WhatsApp/Wechat/Mob:+86 157 6811 4827
9.Algengar spurningar
• Í BGA endurvinnsluvél, hverjir eru nauðsynlegir þættir fyrir háan árangur við að gera við PCB og flís?
A: Optískt litakerfi með skiptri sjón, tveggja lita aðskilnað, aðdrátt inn/út og örstillingu, búið fráviksskynjunarbúnaði, með sjálfvirkum fókus og hugbúnaðaraðgerð
•Hvernig tryggir BGA endurvinnsluvélin þín nákvæmni röðun lóðmálmúlunnar á flísum og lóðasamskeyti á PCB?
A: Sjónkerfi lita, með handvirkri x-, Y-ás hreyfingu, með tvílitum tvílitum tvílitum, aðdrætti og fínstillingu, þar með talið upplausnartæki fyrir litamun. Skjárinn sýnir greinilega stöðu lóðmálmöguleika á flísum og lóðasamskeyti á PCB.
•Hver er meginreglan um heitt loft og innrauða upphitun á BGA endurvinnsluvélinni þinni?
A: Það eru þrír sjálfstæðir hitarar. Top Hot Air + Bottom Hot Air + Infrared forhitunarpallur. Heita loftið hefur þann kost að hlýna hratt og kólna. Hitastigið er mjög auðvelt að stjórna Neðst á innrauða til að koma í veg fyrir aflögun PCB (Almennar aflögunarástæður: Mikill hitamunur á milli staðsetningar PCB og miða BGA flísar.) Þetta líkan af vélinni er tiltölulega auðvelt að stjórna og hitastigið er auðvelt að stjórna.
