Hot Air BGA Rework Station

Hot Air BGA Rework Station

1.Umsókn Hot Air BGA Rework Station

Móðurborð tölvu, snjallsíma, fartölvu, MacBook rökfræði borð, stafræn myndavél, loftkæling, sjónvarp og annað

rafeindabúnaður frá lækningaiðnaði, samskiptaiðnaði, bílaiðnaði osfrv.

Hentar fyrir mismunandi tegundir af flögum: BGA, PGA, POP, BQFP, QFN, SOT223, PLCC, TQFP, TDFN, TSOP, PBGA, CPGA, LED flís.

2.Product Eiginleikar Hot Air BGA Rework Station

• Nákvæmt sjónleiðréttingarkerfi
• CCD myndavél magnar upp allt að 200x, með birtustillingu fyrir ofan/niður birtustig, festingarnákvæmni er innan við 0,01 mm.
• Sjálfvirk aflóðun, uppsetning og lóðun, sjálfvirkur upptöku flís þegar aflóðun er lokið.
• Kemur með 5 mismunandi stærðum af stútum: Efri 31*31mm, 38*38mm, 41*41mm. Botn 34*34mm, 55*55mm
• High Power Cross Flow Vifta, kælir PCB mjög fljótt, kemur í veg fyrir aflögun hennar.

3.Specification Hot Air BGA Rework Station

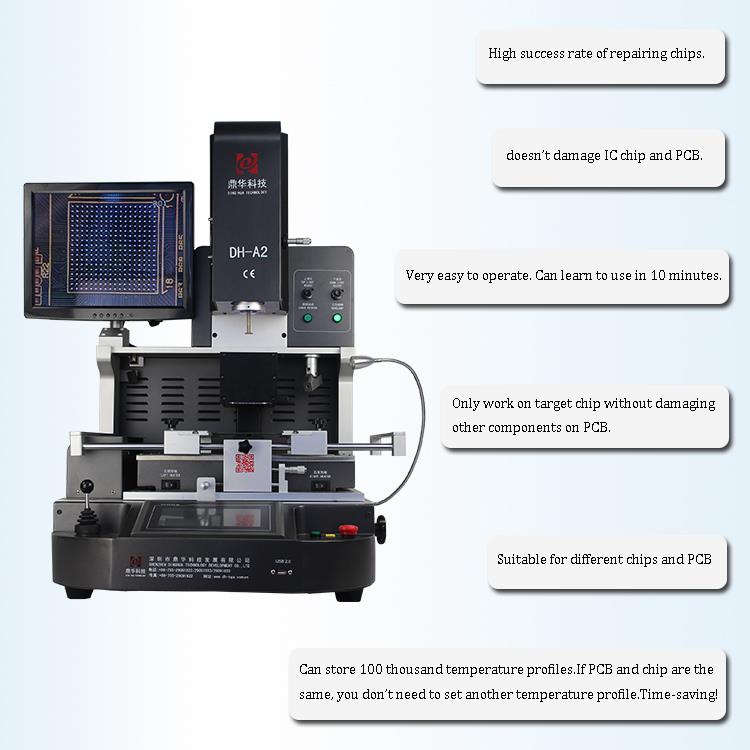

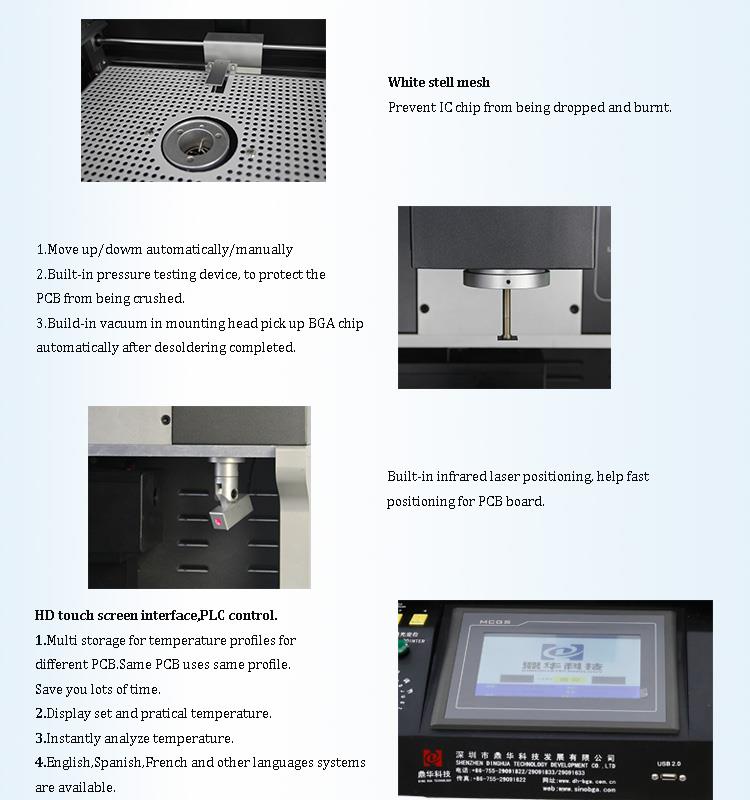

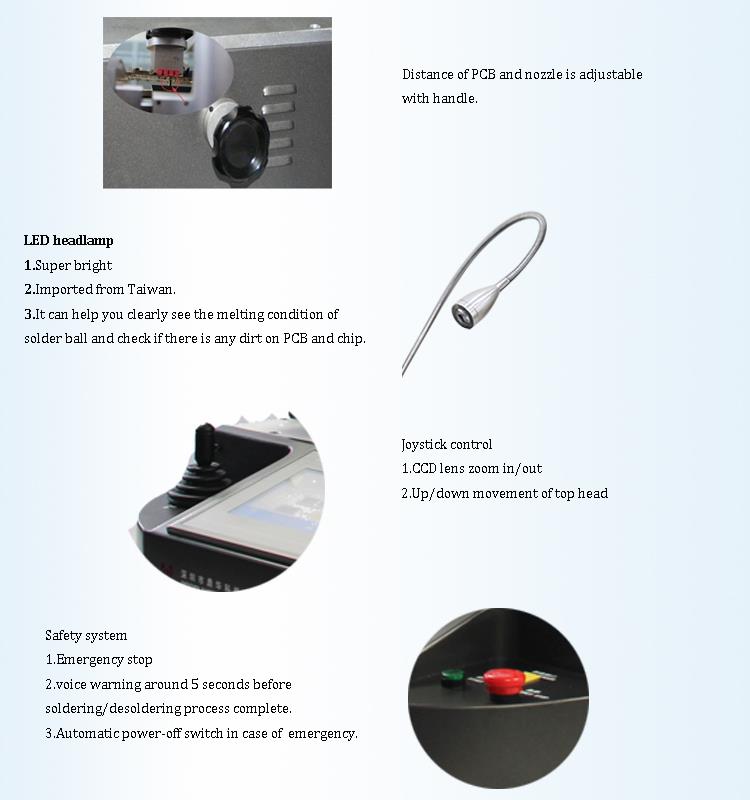

4. Upplýsingar um Hot Air BGA Rework Station

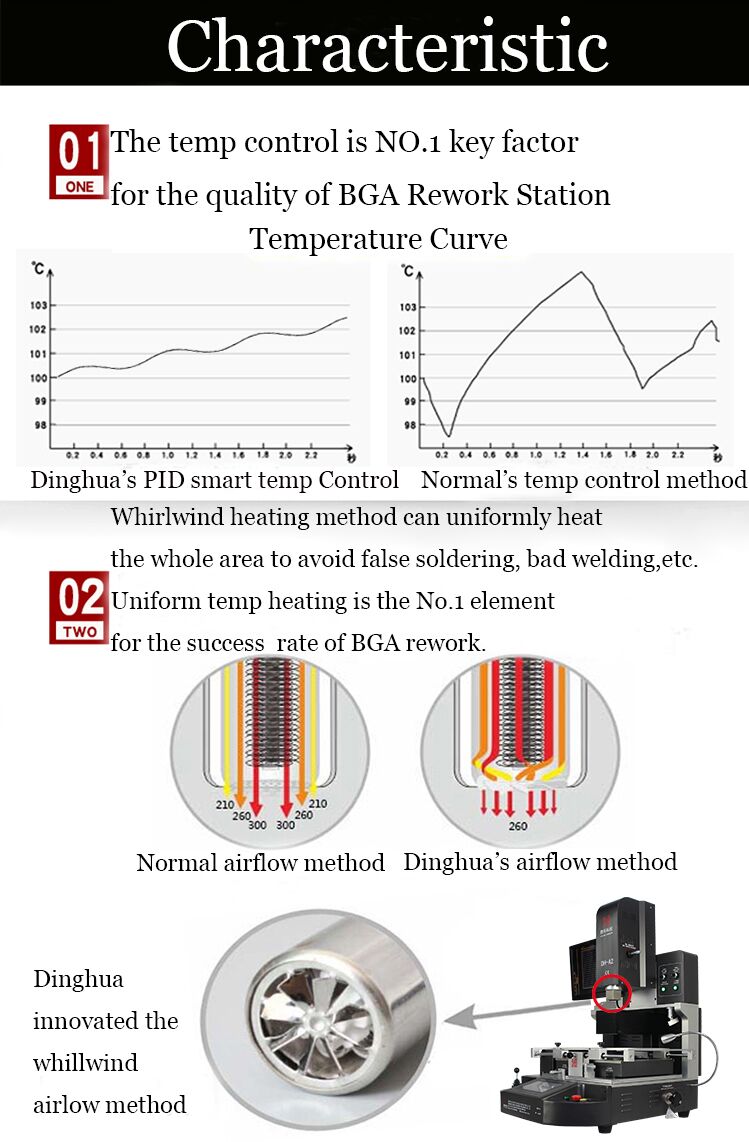

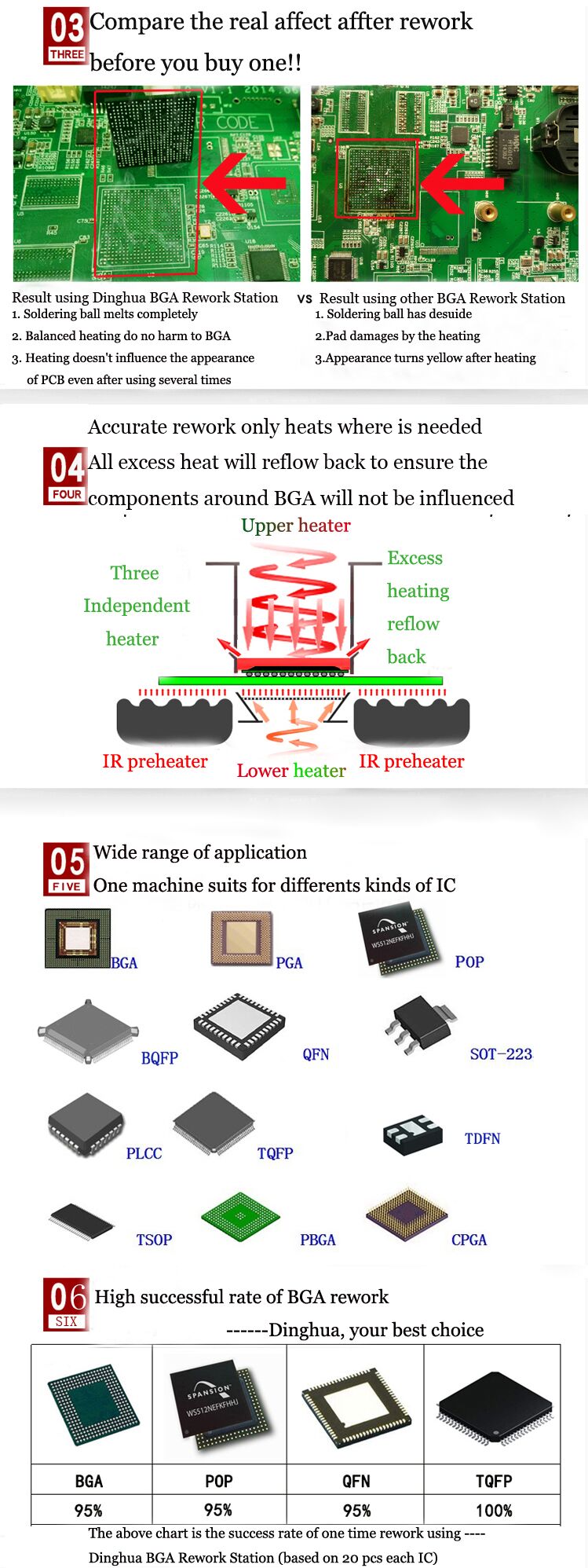

5.Af hverju að velja Hot Air BGA endurvinnslustöðina okkar?

6.Vottorð um Hot Air BGA Rework Station

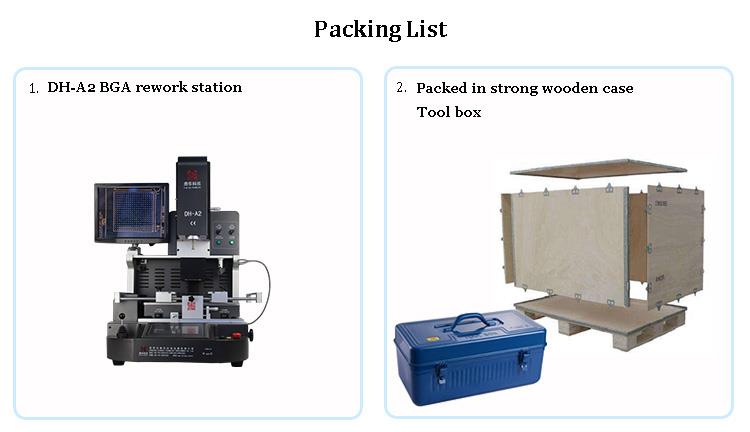

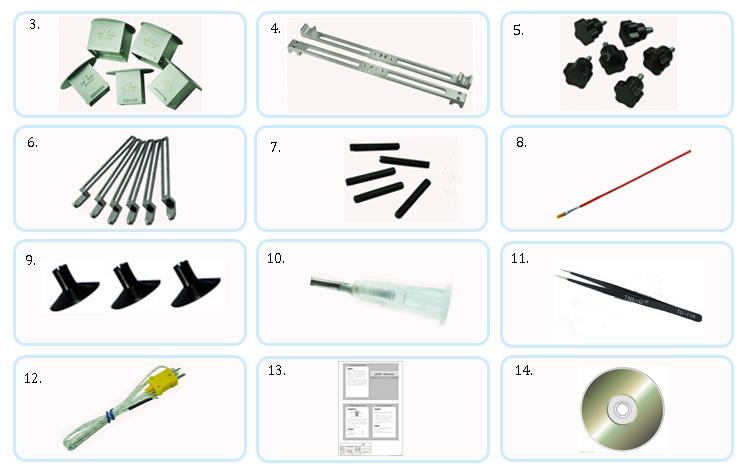

7.Packing & Sending Hot Air BGA Rework Station

8. Tengd þekking

Hverjir eru kostir SMT pakka?

Yfirborðsfestingartækni (SMT) vísar til þess ferlis að setja smækkaða eða plötuuppbyggða íhluti sem henta fyrir yfirborðssamsetningu á prentað hringrásarborð (PCB) í samræmi við kröfur um hringrás. Þessir íhlutir eru síðan settir saman með lóðunarferlum eins og endurflæðislóðun eða bylgjulóðun til að mynda virkar rafeindasamsetningar.

Aðalmunurinn á SMT og Through-Hole Technology (THT) liggur í uppsetningaraðferðinni. Á hefðbundnu THT PCB eru íhlutir og lóðmálmur staðsettir á gagnstæðum hliðum borðsins. Aftur á móti, á SMT PCB, eru bæði lóðmálmur og íhlutir á sömu hlið. Þar af leiðandi eru gegnum göt á SMT borði aðeins notuð til að tengja hringrásarlög, sem leiðir til verulega færri og minni göt. Þetta gerir ráð fyrir miklu meiri samsetningarþéttleika á PCB.

SMT íhlutir eru frábrugðnir THT íhlutum fyrst og fremst í umbúðum þeirra. SMT pakkar eru hannaðar til að þola háan hita við lóðun, krefjast þess að íhlutir og undirlag hafi samhæfðan varmaþenslustuðul. Þessir þættir skipta sköpum í vöruhönnun.

Helstu eiginleikar SMT vinnslutækni

SMT er í grundvallaratriðum frábrugðið THT hvað varðar samsetningaraðferðir: SMT felur í sér að „líma“ íhlutum á borðið, en THT felur í sér að „stinga“ íhlutum í gegnum göt. Munur er einnig áberandi í undirlagi, formi íhluta, formgerð lóðmálms og samsetningaraðferðum.

Kostir þess að velja réttan SMT pakka

1. Skilvirk notkun á PCB plássi: SMT sparar umtalsvert PCB svæði, sem gerir ráð fyrir hönnun með meiri þéttleika.
2. Bætt rafmagnsárangur: Styttri rafleiðir auka afköst.
3. Umhverfisvernd: Umbúðirnar vernda hluti fyrir utanaðkomandi þáttum eins og raka.
4. Áreiðanleg tenging: SMT tryggir sterka og stöðuga samskiptatengla.
5. Aukin hitaleiðni: Auðveldar betri hitastjórnun, prófun og merkjasendingu.

Mikilvægi SMT hönnunar og íhlutavals

Val og hönnun SMT íhluta gegnir mikilvægu hlutverki í heildar vöruhönnun. Á kerfisarkitektúr og ítarlegum hringrásarhönnunarstigum ákvarða hönnuðir rafframmistöðu og virkni sem krafist er af íhlutunum. Í SMT hönnunarfasa ættu ákvarðanir um pakkaform og uppbyggingu að vera í takt við búnað og vinnslugetu, sem og heildar hönnunarkröfur.

Tvöfalt hlutverk yfirborðsfestingar lóðmálmsliða

Yfirborðsfestingar lóðmálmur þjóna bæði sem vélrænni og rafmagnstenging. Viðeigandi val á lóðmálmum hefur bein áhrif á PCB hönnunarþéttleika, framleiðni, prófunarhæfni og áreiðanleika.
