IR Optical BGA Rework Station

1. Vörukynning

Sveigjanlega endurvinnslustöðin fyrir krefjandi verkefni

· Öflugur heitloftshitun í efsta straumgjafanum 1.200 W

· Aflhitun með heitu lofti í neðri straumgjafa 1.200 W

· Sterk innrauð forhitun í botngjafa 2.700 W

· Fjórar hitamælisrásir fyrir nákvæma hitamælingu

· Dynamic IR upphitunartækni fyrir stór (370 x 450 mm) PCB

· Mikil nákvæmni ( plús /- 0.025 mm) Sjálfvirkt val og staðsetning með AF myndavél með mótoraðdrætti

· Leiðsöm aðgerð með 7'' snertiskjá 800*480 upplausnarborði

· Innbyggt USD2.0 höfn

· Mótoraðdráttarferlismyndavél til að skoða ferli

· Háþróað sjálfvirkt fóðrunarkerfi fyrir flís

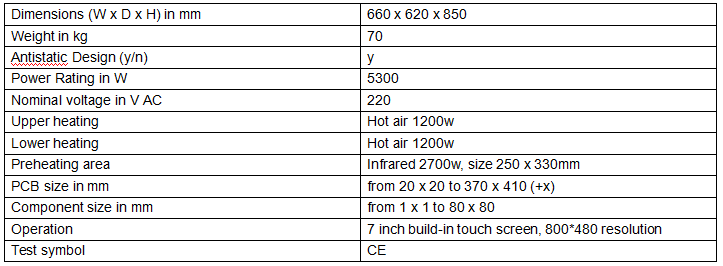

2. Vörulýsing

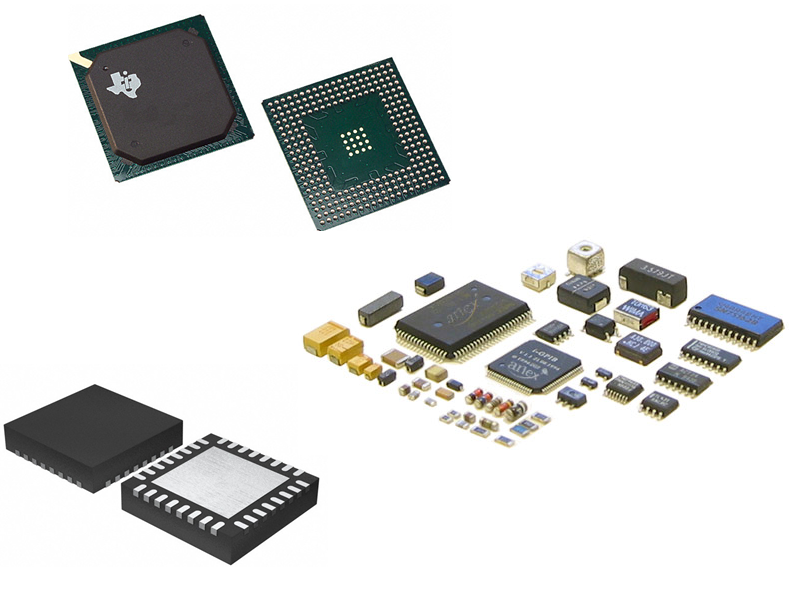

3. Vöruforrit

Dinghua DH-A2E er endurbætt heitt loft endurvinnslustöð fyrir samsetningu og endurvinnslu á öllum gerðum SMD íhluta.

Kerfið er besti seljandi fyrir endurvinnslu á farsímum í háþéttu umhverfi. Mikið ferli mát gerir öll endurvinnsluferlisþrep innan eins kerfis. DH-A2E kerfið á heima í R&D, ferliþróun, frumgerð og framleiðsluumhverfi.

Notkunarsvæði frá 01005 upp í stóra BGA á litlum til meðalstórum PCB, með það að markmiði að hafa mjög endurtakanlegar lóðunarniðurstöður.

Hápunktar *

• Hitastjórnun í fremstu röð í iðnaði

• Hár skilvirkni borðhitari

• Aflstýring með lokuðu lykkju

• Sjálfvirk kvörðun topphitara

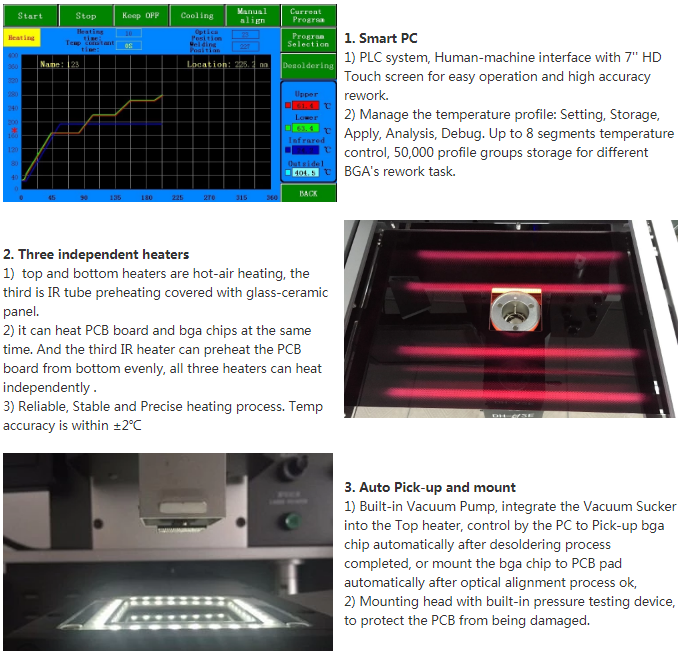

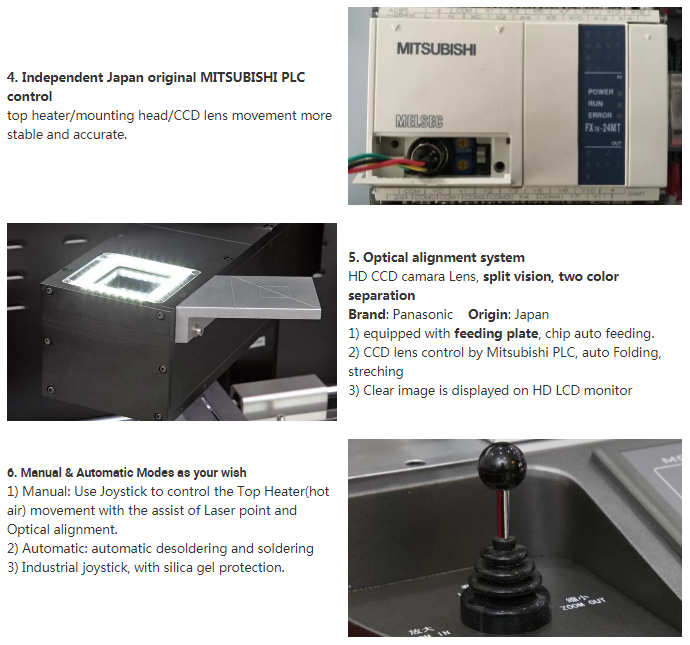

4. Upplýsingar um vöru

5. Vöruskilyrði

6. Þjónusta okkar

Dinghua er viðurkenndur leiðandi í heiminum í þróun lausna fyrir samsetningu og viðgerðir á mjög háþróaðri rafeindatækni.

Í dag heldur Dinghua áfram að veita nýstárlegar lausnir, vörur og þjálfun fyrir endurvinnslu og viðgerðir á prentuðum hringrásarsamstæðum.

Einstök hæfileiki okkar og þróunarsýn hefur veitt alhliða lausnir á samsetningu og endurvinnslu vandamála í gegnum holu og yfirborðsfestingu

fyrir fullkomnustu rafeindatækni.

Sterk skuldbinding okkar og afrekssaga hefur skilað sér í óviðjafnanlegu úrvali samsetningar, viðgerðarlausna til að mæta þörfum þínum

hvort sem þú vinnur samkvæmt IS0-9000, iðnaðar-, hernaðar- eða eigin innri forskriftum. Hver sem áskorunin er, er Dinghua tilbúinn að setja a

nýr staðall fyrir þig.

Dinghua - 10 ára reynsla og leiðtogi í iðnaði, sem býður upp á lausnir og kerfi fyrir lóðun, endurvinnslu og viðgerðir á rafeindatækni.

7. Algengar spurningar

Rafeindatæki og græjur verða minni og grennri dag frá degi. Allt er þetta mögulegt vegna tækniframfara og þróunar

í rafeindatækni. Helstu rafeindafyrirtæki í heiminum eru í samkeppni um að búa til minnstu og grannustu græjurnar. SMD eða Surface Mount Dev-

ices og BGA eða Ball Grid array eru tveir rafeindaíhlutir sem bera ábyrgð á því að gera rafeindabúnað og græjur minni og grannari.

Leyfðu okkur að skilja BGA. Hvað er BGA (Ball Grid Array) og hvers vegna BGA?

BGA eða Ball Grid Array er ein tegund umbúða fyrir Surface Mount Technology (þar sem SMD rafeindahlutir eru í raun 'festir' eða

fest á yfirborð SMT prenta hringrásarinnar). BGA pakki hefur engar snúrur eða pinna. The Ball Grid Array fær nafn sitt vegna þess að það er í grundvallaratriðum

röð af málmblendikúlum raðað í rist. Þessar BGA kúlur eru venjulega tin/blý (Sn/Pb 63/37) eða tin/blý/silfur (Sn/Pb/Ag).

BGA býður upp á marga kosti fram yfir SMD eða yfirborðsfestingartæki:

PCB eða Printed Circuit Board í rafeindatækjum og tækjum nútímans er þéttbýlt af rafeindahlutum. Stærð hringrásarinnar

Stjórnin mun hækka með fjölgun rafeinda íhluta. Til að kreista stærð PCB, SMD og BGA pakka

eru notuð vegna þess að bæði SMD og BGA eru minni og grannari að stærð og taka mjög lítið pláss á PCB. BGA íhlutir veita betri lausn fyrir mörg hringrásarborð, en aðgát er krafist þegar BGA íhlutir eru lóðaðir til að tryggja að BGA lóðaferlið sé rétt og áreiðanlegt.

BGA býður einnig upp á eftirfarandi kosti:

Bætt PCB hönnun sem afleiðing af minni lagþéttleika.

BGA pakkinn er öflugur.

Minni hitaþol.

Bætt háhraðaafköst og tengingar.
