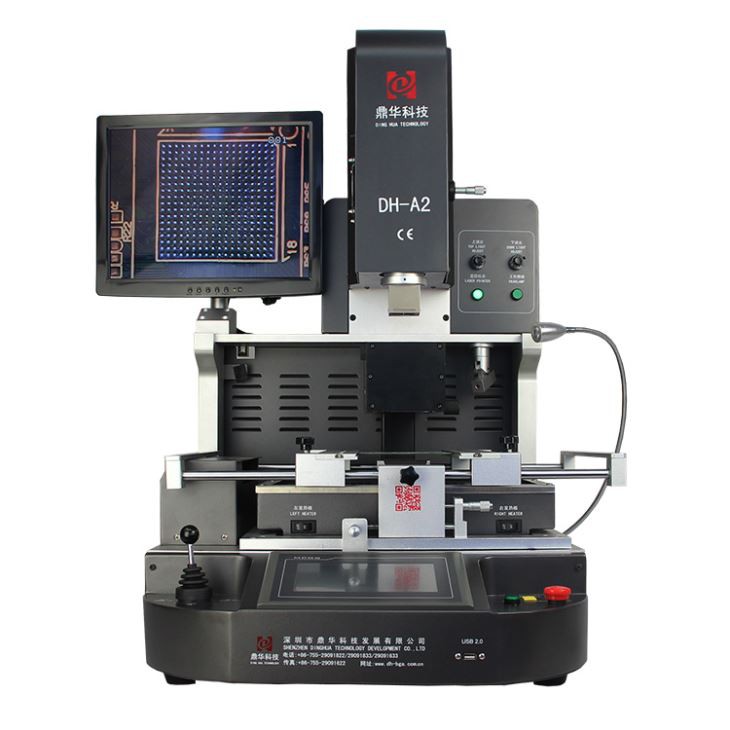

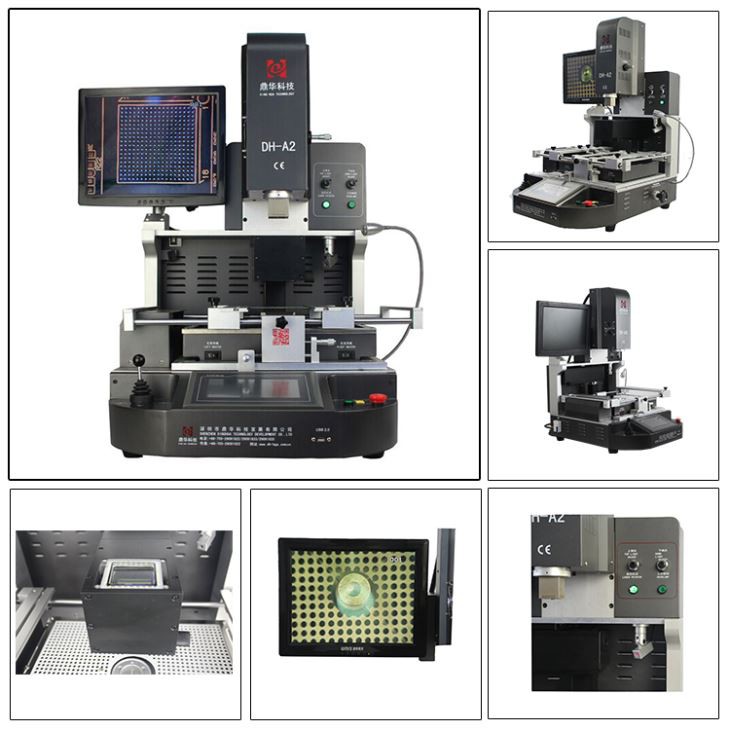

Optical North Bridge BGA Rework Station
1. DH-A2 sjálfvirk BGA endurvinnslustöð með snertiskjá og sjónstillingarkerfi.
2. Mikill árangur viðgerða.3-ársábyrgð á hitakerfi.1-ársábyrgð fyrir heila BGA endurvinnslustöð
3. Hentug PCB stærð: Max450 * 490, Min22 * 22mm; Stærð flísar: 80*80-1*1mm
4. PLC stjórn.
Lýsing
Optical North Bridge BGA Rework Station
1.Umsókn Optical North Bridge BGA Rework Station
Hentar fyrir PCB mismunandi rafrænna vara.
Móðurborð tölvu, snjallsíma (Iphone, Huawei, Samsung), fartölvu, MacBook rökfræðiborð, stafræn myndavél, loftkæling, sjónvarp og önnur rafeindatæki frá lækningaiðnaði, samskiptaiðnaði, bílaiðnaði osfrv.
Hentar fyrir mismunandi tegundir af flögum: BGA, PGA, POP, BQFP, QFN, SOT223, PLCC, TQFP, TDFN, TSOP, PBGA, CPGA, LED flís.

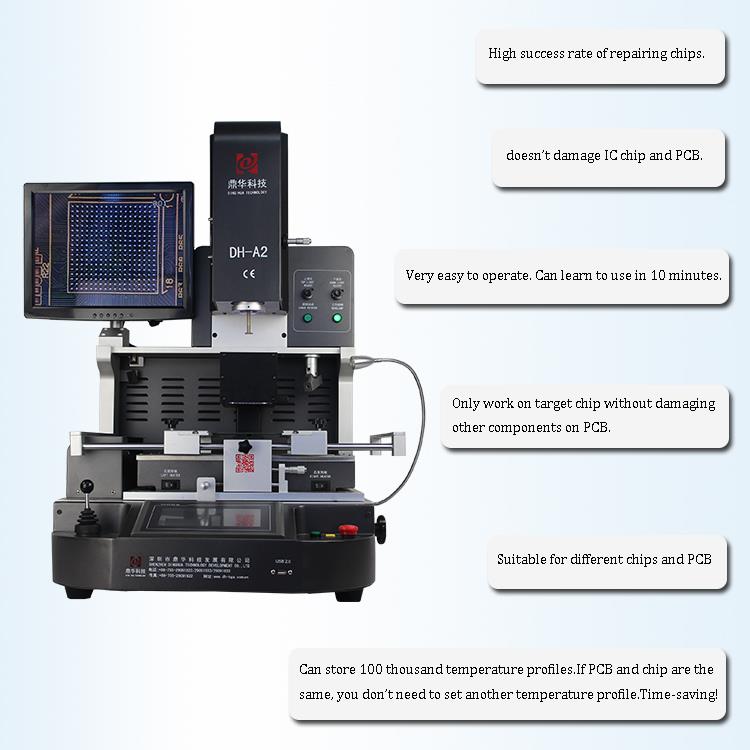

2.Product Eiginleikar Optical North Bridge BGA Rework Station
• Sjálfvirk aflóðun, uppsetning og lóðun.
•Hátt árangurshlutfall við að gera við flís og PCB.
•Vélin mun ekki skemma nærliggjandi hluti í kringum markflöguna á PCB vegna strangrar hitastýringar.
• Nákvæmt sjónleiðréttingarkerfi
Panasonic CCD myndavélarlinsa eykur á áhrifaríkan hátt nákvæmni jöfnunar og árangur viðgerða. Mynd birt á skjá.

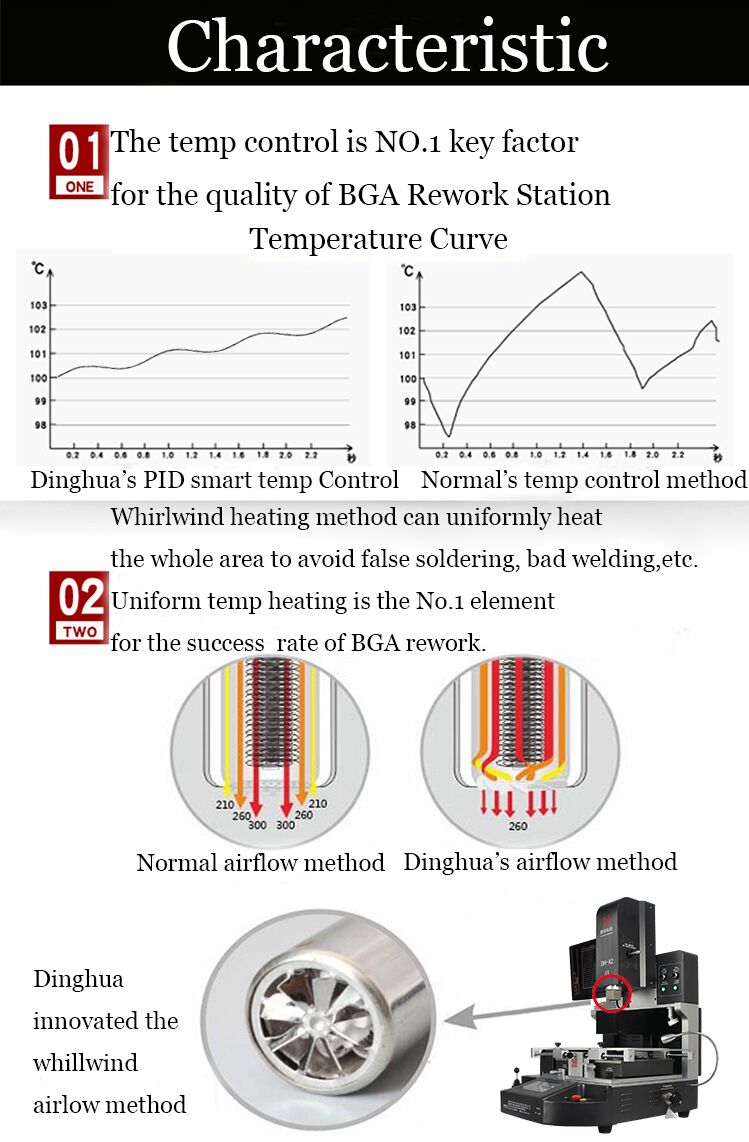

• Þrír sjálfstýrðir hitarar. Það notar k-gerð hitabeltisstýringu með lokuðu lykkju og PID sjálfvirkt hitastigsjöfnunarkerfi, ásamt PLC og hitaeiningu til að gera nákvæmt hitafrávik í ±2 gráður á Celsíus.
3.Specification optical Optical North Bridge BGA Rework Station
| Kraftur | 5300w |
| Topp hitari | Heitt loft 1200w |
| Botnhitari | Heitt loft 1200W. Innrautt 2700w |
| Aflgjafi | AC220V±10% 50/60Hz |
| Stærð | L530*B670*H790 mm |
| Staðsetning | V-gróp PCB stuðningur, og með ytri alhliða innréttingu |
| Hitastýring | Ktype hitaeining, lokuð hringstýring, óháð upphitun |
| Hitastig nákvæmni | ±2 gráður |
| PCB stærð | Hámark 450*490 mm, Min 22 *22 mm |
| Fínstilling á vinnubekk | ±15 mm fram/aftur, ±15 mm til hægri/vinstri |
| BGA flís | 80*80-1*1 mm |
| Lágmarks flísabil | 0.15 mm |
| Hitaskynjari | 1 (valfrjálst) |
| Nettóþyngd | 70 kg |

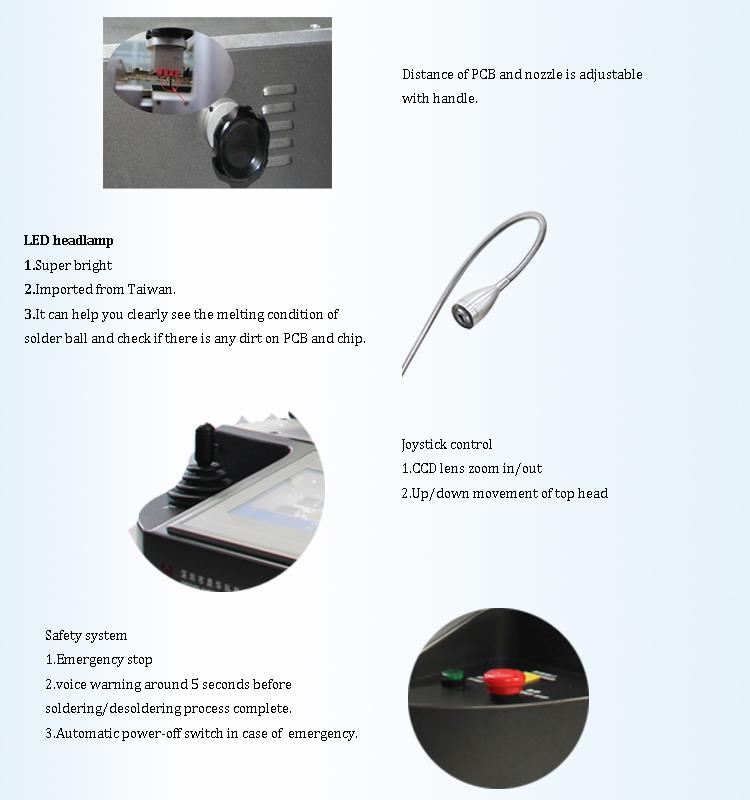

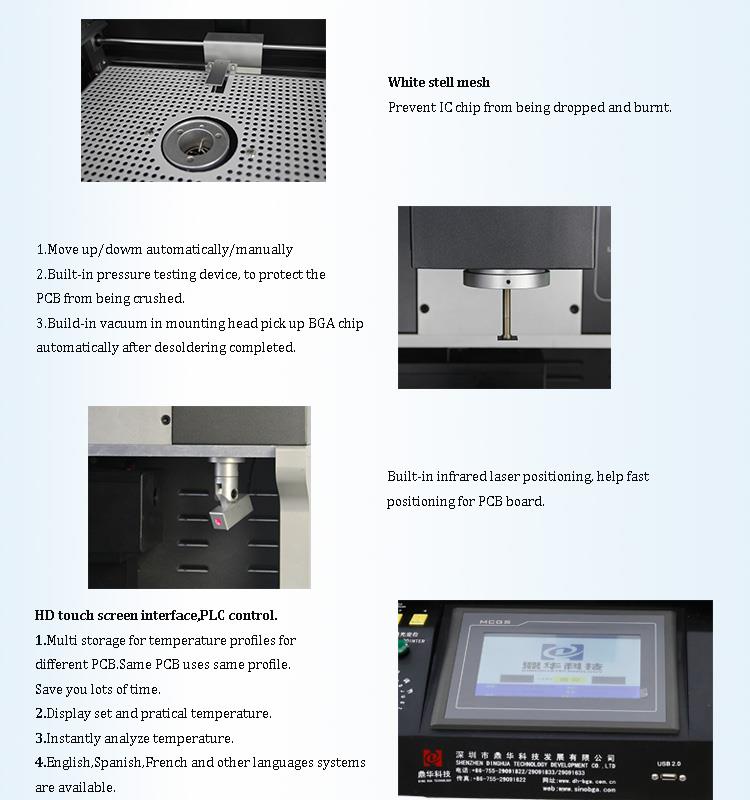

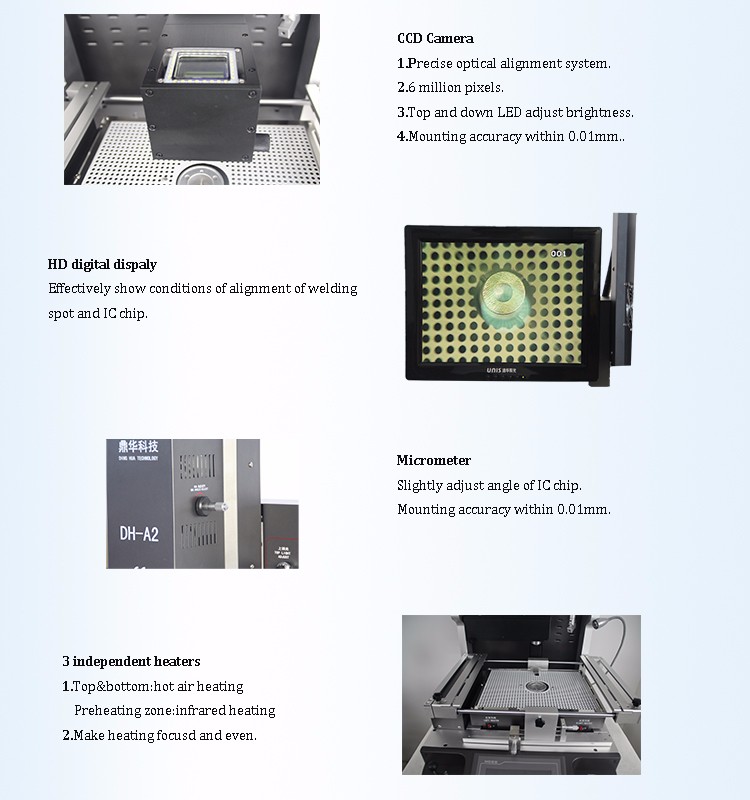

4. Upplýsingar um Optical North Bridge BGA Rework Station

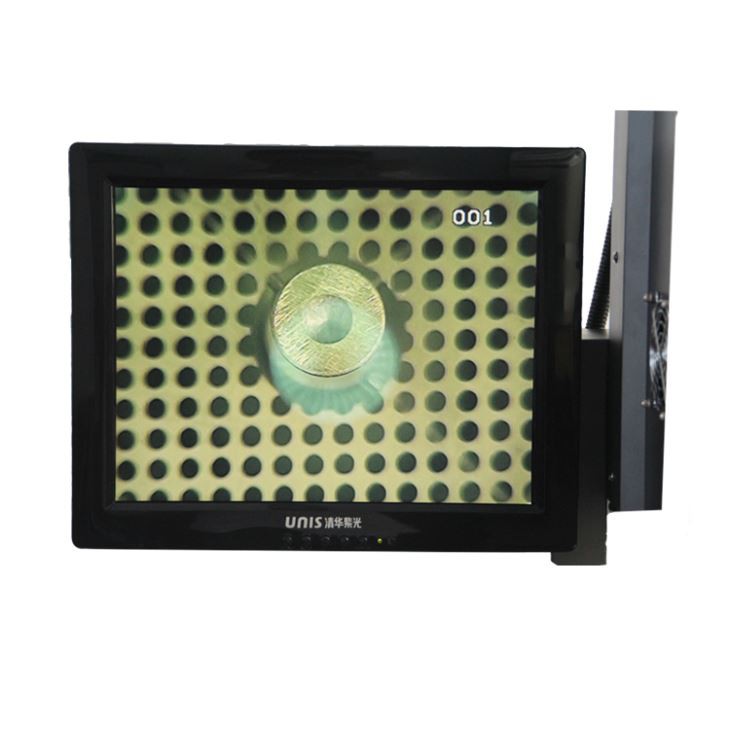

1.CCD myndavél (nákvæmt sjónleiðréttingarkerfi);
2.HD stafrænn skjár;
3. Míkrómeter (stilla flíshornið);
4.3 sjálfstæðir hitarar (heitt loft og innrauðir);
5. Laser staðsetning;
6. HD snertiskjár tengi, PLC stjórn;
7.Leið aðalljós;
8.Stýripinna stjórna.
5.Af hverju að velja Optical North Bridge BGA endurvinnslustöðina okkar?
6.Vottorð um Optical North Bridge BGA Rework Station
Til að bjóða upp á gæðavörur var SHENZHEN DINGHUA TECHNOLOGY DEVELOPMENT CO., LTD fyrst til að standast UL, E-MARK, CCC, FCC, CE ROHS vottorð. Á sama tíma, til að bæta og fullkomna gæðakerfið, hefur Dinghua staðist ISO, GMP, FCCA, C-TPAT endurskoðunarvottun á staðnum.

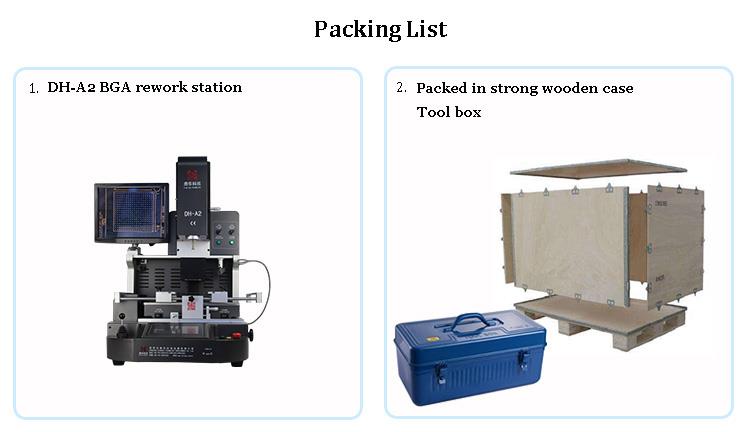

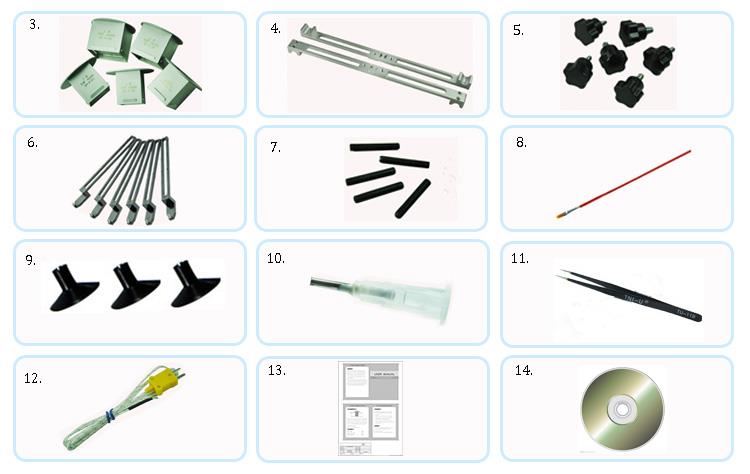

7.Packing & Sending Optical North Bridge BGA Rework Station
8. Algengar spurningar
• Hver eru aðgerðir snertiskjásins í sjónrænu norðurbrúnni BGA endurvinnslustöðinni þinni?
A: 1.Snertiskjár, snjalltölva er heilinn í vélinni. PLC kerfi, manna-vél tengi með snertiskjá
fyrir auðvelda notkun og mikla nákvæmni endurvinnslu.
2. Hafa umsjón með hitastigi: stillingu, geymslu, beitingu, greiningu og villuleit. Allt að 16-hluti
hitastýring,100,000 flokkar geymslu fyrir mismunandi hitastigsprófíl BGA.
3. Stjórna vélinni.
•Hver er hlutverk laserstaðsetningar?
A: Innbyggð innrauð leysir staðsetning, hjálpa hraða staðsetningu fyrir PCB borð.

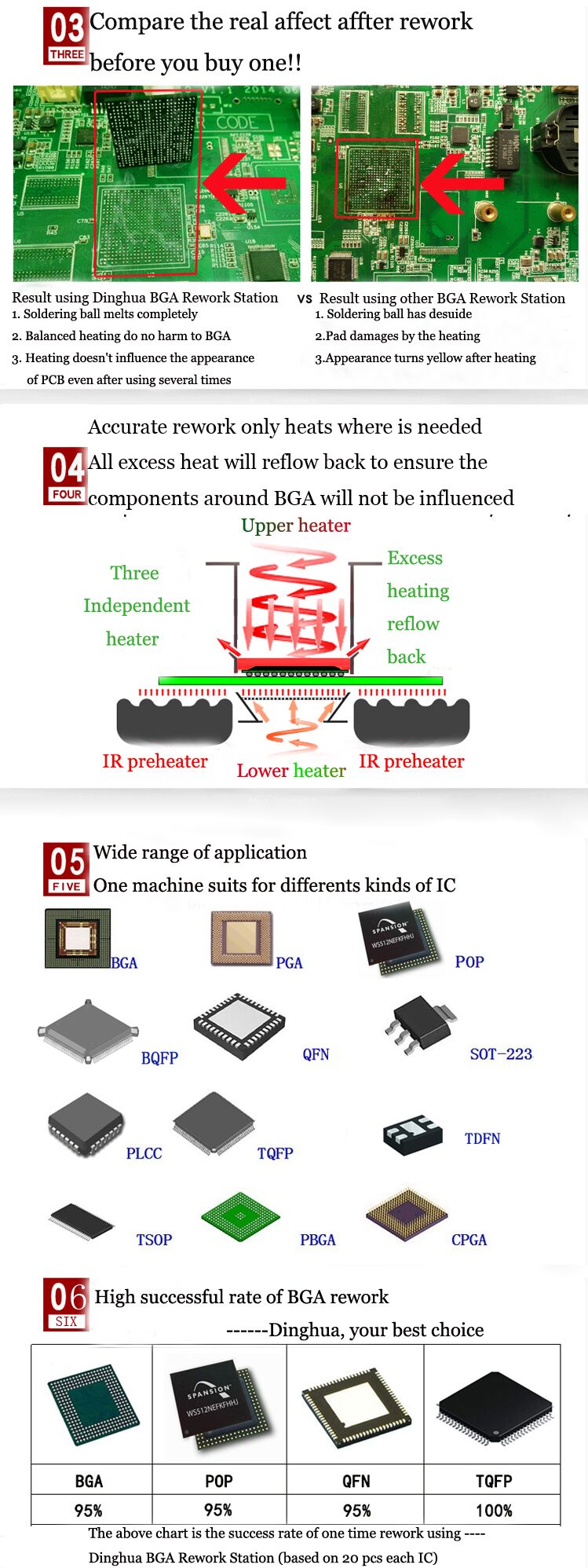

•Er hitun heitt loft eða innrautt?
Það eru þrír sjálfstæðir ofnar. Top Hot Air + Bottom Hot Air + Innrauð forhitunarpallur. Efst og neðst
hægt að færa upp/niður. Þetta getur gert upphitun markvissa og jafna. Auka endurvinnsluhraða á áhrifaríkan hátt.
