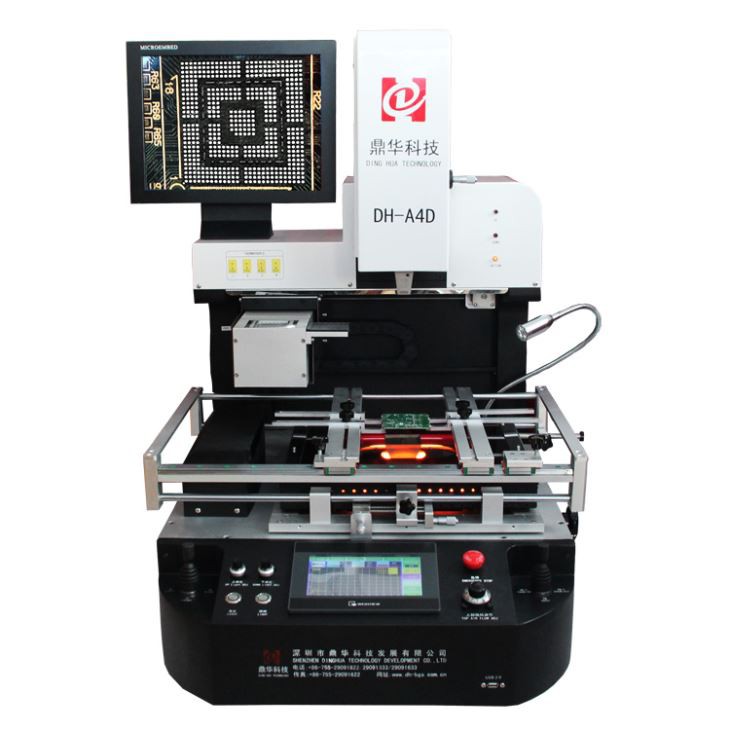

Optical VGA kort BGA Rework Station

Optical VGA kort BGA Rework Station

1.Application af Optical VGA Card BGA Rework Station

Móðurborð tölvu, snjallsíma, fartölvu, MacBook rökfræði borð, stafræna myndavél, loft hárnæring, sjónvarp og önnur raftæki frá læknisfræði, samskiptatækni, bifreiða o.fl.

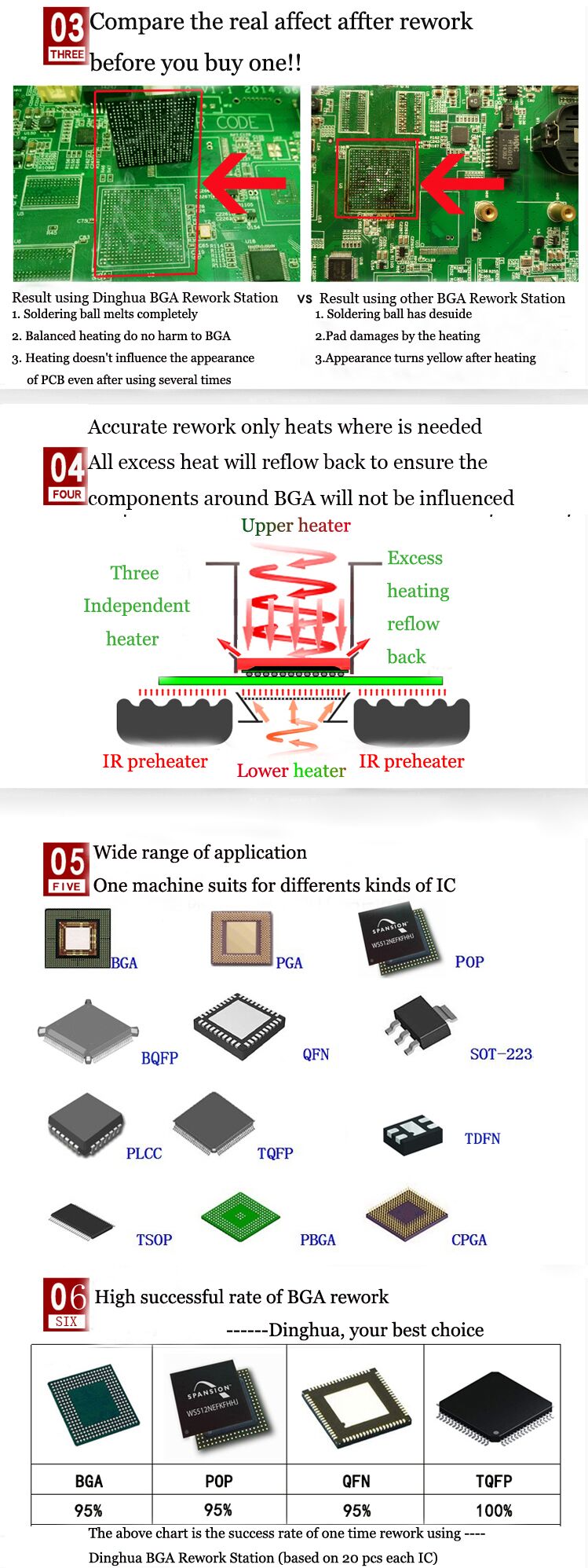

Hentar fyrir mismunandi tegundir af flögum: BGA, PGA, POP, BQFP, QFN, SOT223, PLCC, TQFP, TDFN, TSOP, PBGA, CPGA, LED flís.

2.Product Lögun af Optical VGA Card BGA Rework Station

• Tól, uppsetning og lóða sjálfkrafa.

• Nákvæmt sjónkerfi

Með 15inches og 1980P, jafnvel eftir að lítil lóða punktar geta komið fram algerlega, aðdráttur 10x ~ 220x.

• Tölva sem er heili vél, sem er fyrir PLC og PID stjórnað.

• Innbyggður tómarúm í uppbyggilegu höfuði tekur upp BGA flís sjálfkrafa eftir að aflóðun er lokið.

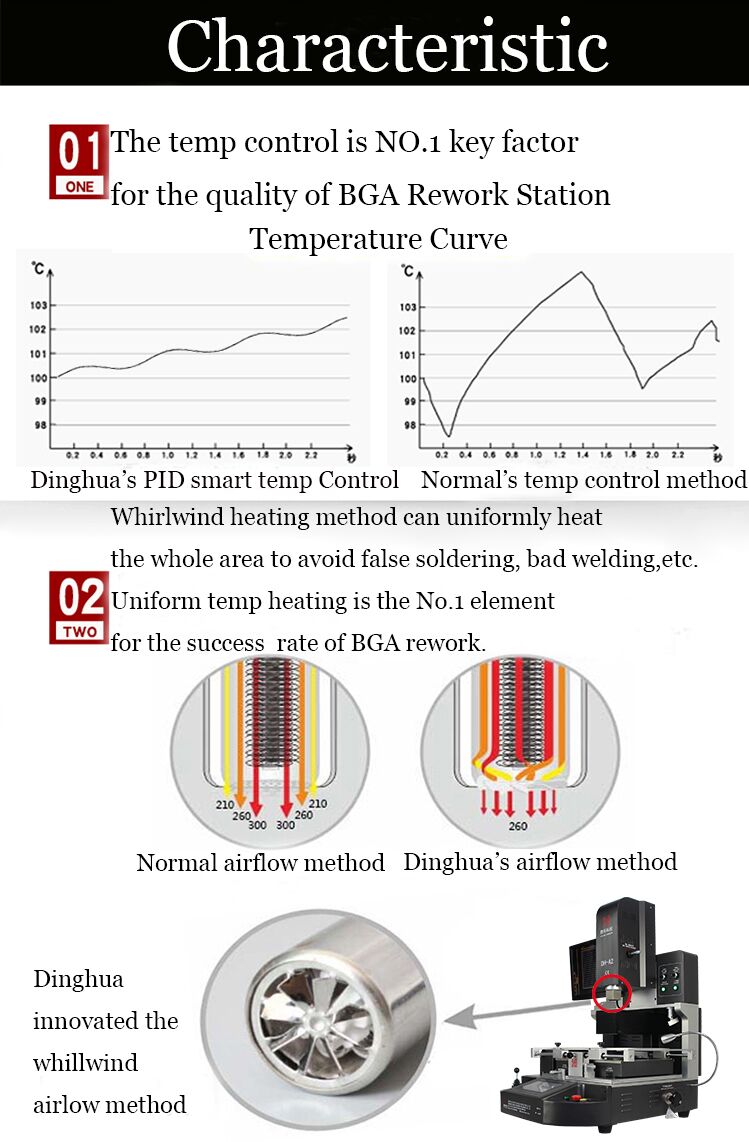

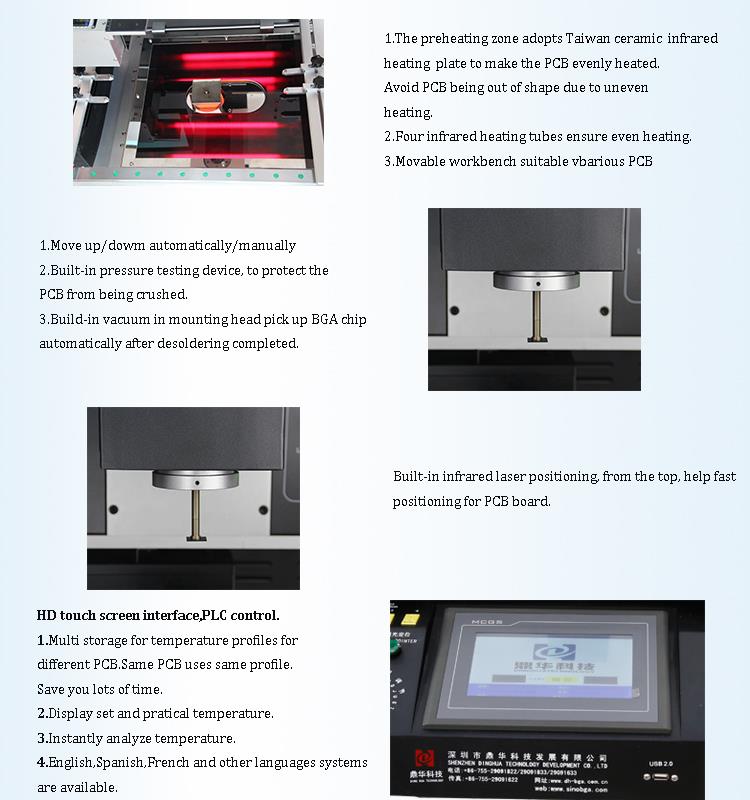

• IR hitastig, kolefnis hita rör, dökk ljós er auðvelt að frásogast með PCB og IR upphitun svæði er hægt að færa í rétta stöðu.

3.Specification af Optical VGA Card BGA Rework Station

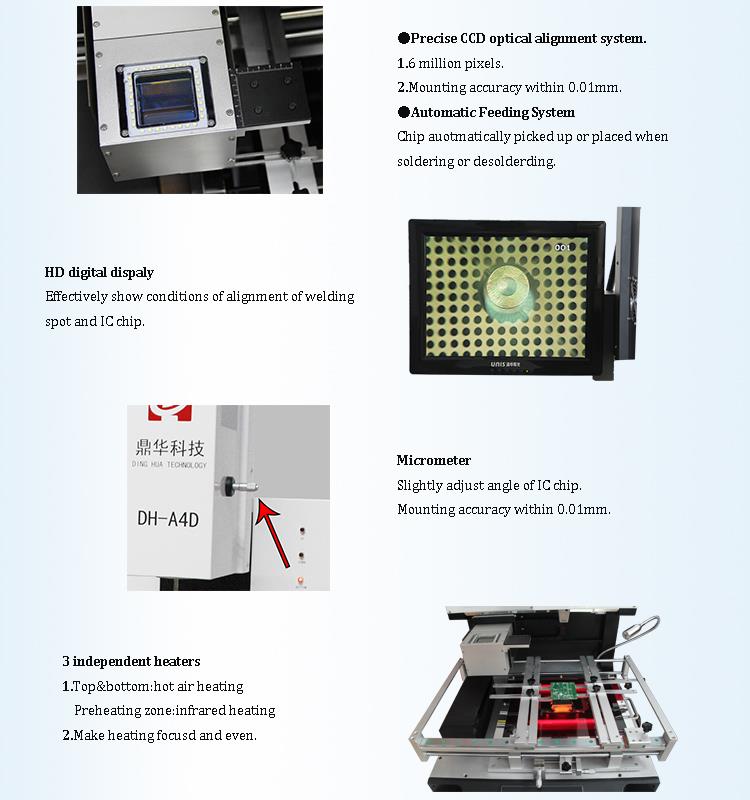

4.Details af VGA VGA kortinu BGA Rework Station

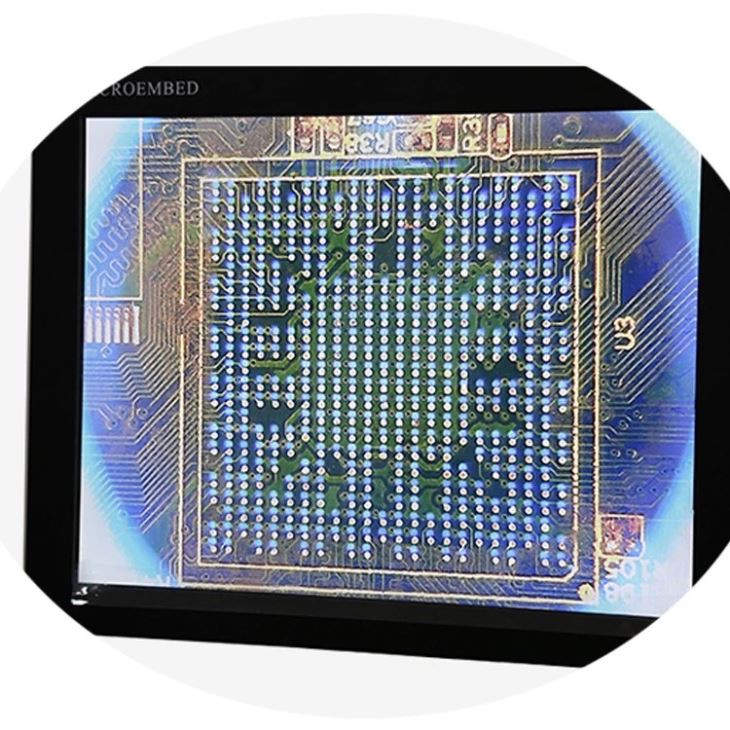

1.A CCD myndavél (nákvæmt sjónkerfi);

2.HD stafræn sýna;

3. Micrometer (stilla hornflís);

4.3 sjálfstæðar hitari (heitt loft og innrautt tengi);

5. Laser staðsetning;

6. HD snerta skjár tengi, PLC stjórn;

7. Led ljósker.

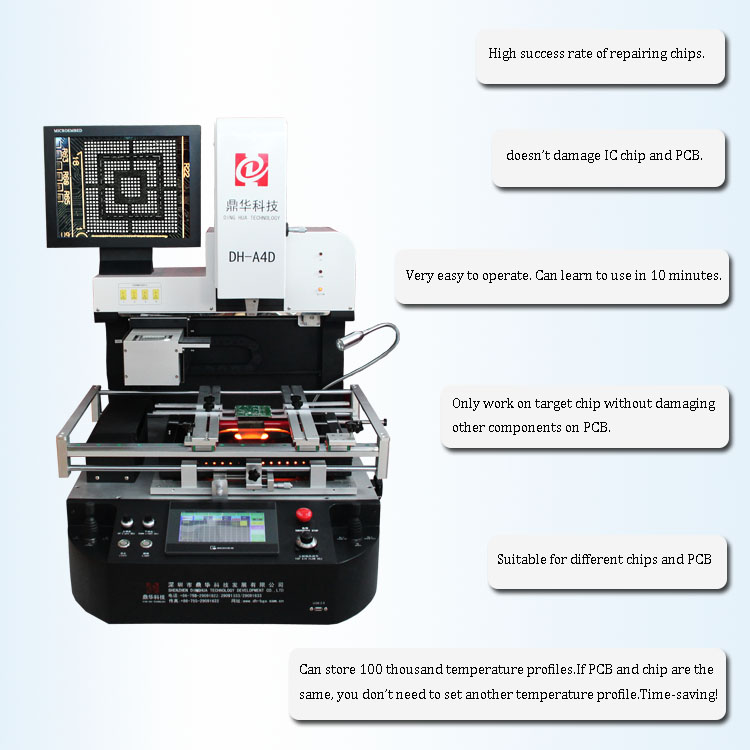

5. Af hverju veljið Optical VGA kortið okkar BGA Rework Station?

6.Certificate Optical VGA Card BGA Rework Station

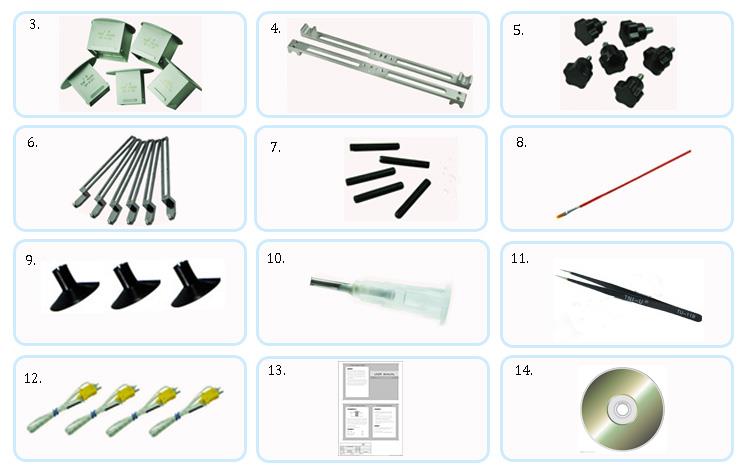

7.Pakkning og sending af Optical VGA Card BGA Rework Station

8.The FAQ af Optical VGA Card BGA Rework Station

Hvernig á að mæla merki undir BGA pakka?

Til að mæla merki undir BGA eru um það bil tveir aðstæður: Breytingarmynd A: Mælingar á bylgjulögun við lághraða IO notkun flísarinnar; Sýnishorn B: Mæling á gæðum merki við háhraða IO. Atburðarás atburðarás: mæla lágmarkshraði IO. Þú getur skilið prófunarpunktinn í skýringartímanum og setjið hann í góða mælingarstöðu. Ef þú ert ekki með prófunarpunkt geturðu aðeins flogið. Það eru tvö dæmi hér: Í fyrsta lagi ef pinninn sem á að prófa er nálægt brún flísarinnar geturðu flogið beint úr púðanum. Fljúgunaraðferð: 1, taktu fyrst flísina af, fylgstu með stöðu boltans, ef það er ekki samfelld tini og lögun er betri, þá er hægt að setja þetta flís aftur á sinn stað. Auðvitað, ef þú velur það ekki, getur þú aðeins hent það og breytt því. 2. Enameled vírinn er brenndur með mjög litlum þjórfé og lóðarjárnið er notað á PCB púði. Flettu línuna til að ganga úr skugga um að það sé ekki þétt, annars mun það hoppa af þegar loftpistillinn blæs. 3, flís aftur á sinn stað. Loft byssu blása. Sjáðu annað svarið mitt "Hand lóðmálmur BGA". Í öðru lagi, ef pinninn sem á að prófa er langt frá brúninni, eins og þriðja röðin, er árangurshraði nokkuð lág. Það er mælt með því að þú fjarlægir flísina og flýgur öllum prjónunum á púðann. Hvaða próf til að mæla. B-rammaáætlun: Fyrir háhraða IO, eins og USB, MIPI, DDR, osfrv., Fara prófapunktar og fljúgandi línur ekki æskilegt, þannig að aðeins hægt er að mæla merkiið og ekki hægt að mæla merki gæði. Þar að auki hefur prófunarpunkturinn sjálft upp á dýrmætt raflögnarsvæði og veldur slæmum áhrifum á uppsagnarþrengingu. Flísið er aðeins hægt að fjarlægja og S-breyturnar eru mældar beint á púðanum sem er prófað.
