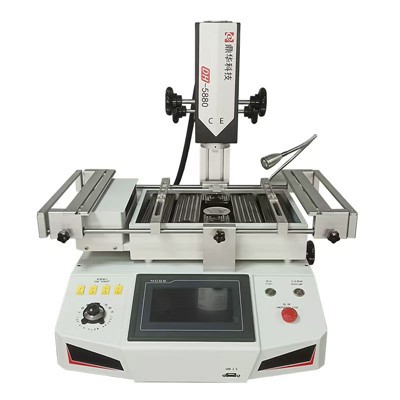

PCB endurvinnslustöð



Hvað er PCB endurvinnslustöðin?



PCB Rework Station er sérhæft rafeindaviðgerðartæki sem framkvæmir nákvæma fjarlægingu, skipti og lóðun á Ball Grid Array (BGA) flögum og öðrum háþróuðum SMT íhlutum á prentplötum (PCB). Hér er hvers vegna það er nauðsynlegt og hvernig það virkar.



1. Vandamálið sem það leysir: BGA-kubbar (finnast í fartölvum, símum, leikjatölvum eins og Xbox, móðurborðum) eru með margar lóðakúlur undir hverri flís; þau eru ekki sýnileg eða aðgengileg neinu venjulegu lóðaverkfæri; hins vegar þarf nákvæmni og stjórnaðan hita til að gera við eða skipta þeim út.



2. Aðalhlutverkið:



A. Fjarlæging: Það hitar flísina og svæðið á PCB undir henni jafnt til að bræða lóðmálmúlurnar án þess að skemma flísina eða PCB, og notar síðan tómarúmssog til að draga flísina af.



B. Skipting: Eftir að hafa hreinsað lóðmálmúðana, bætt við nýju lóðmálmi, getur BGA endurvinnslustöðin sett flísina á réttan hátt og endurhitað svæðið til að mynda lóðmálmið (endurflæði).



3. Lykilhlutar og hæfileikar:



Nákvæm hitastýring: Það notar heitt loftstúta þannig að hitinn beinist að flísinni og notar oft innrautt forhitunarsvæði til að hita allt PCB mjög hægt upp. Þetta hjálpar til við að koma í veg fyrir vinda vegna mikils hitamuna og hjálpar öllu lóðmálminu að bráðna í einu.



Hitastigssnið: ‌ Leyfir stillingu og rauntíma birtingu tiltekins hitastigssniðs fyrir mismunandi lóðategundir og íhluti.



Jöfnun:‌ Inniheldur oft leysibendil til að stilla flögurnar fullkomlega við staðsetningu.



‌Vacuum Pickup Pen:‌ Til að lyfta heitum flögum á öruggan hátt eftir aflóðun.



‌Ítarleg stjórn:‌ Nútíma stöðvar (eins og DH-5830) eru með snertiskjái.



‌Hitavöktun:‌ Getur falið í sér ‌ytri hitaskynjara‌ til að mæla PCB hitastig nákvæmlega.









Atriði	Parameter
Aflgjafi	AC220V±10％ 50Hz
Málkraftur	5500W
Top Power	1200w
Botnkraftur	1200w
Innrautt afl	3000w
Efsta loft-flæðishnappur	Til að stilla heitt-loftflæði (sérstaklega mjög litlar/stórar flísar)
Notkunarhamur	HD snertiskjár, stafræn kerfisstilling
Geymsla hitastigssniðs	50000 hópar
Hitastýring	K skynjari + lokuð lykkja
Hreyfing efst hitari	Hægri/vinstri, fram/aftur, snúið frjálslega
Hitastig nákvæmni	±2 gráður
Staðsetning	Snjöll staðsetning, PCB er hægt að stilla í X, Y átt með "5 punkta stuðningi" + V-gróp PCB krappi + alhliða innréttingum.
PCB stærð	Hámark 410×370 mm Lágmark 22×22 mm
BGA flís	2x2 - 80x80 mm
Lágmarks flísabil	0,15 mm
Ytri hitaskynjari	1 stk
Mál	570*610*570mm
Nettóþyngd	35 kg
