Smd vél sjálfvirk
1.Optical alignment, nákvæm chipplace alignment, algerlega forðast misalignment;2.Sjálfvirk sundurliðun, sjálfvirk lóðun, sjálfvirk flís endurunnin, algjörlega frelsandi starfsmenn;3.Snertiskjár notkun, forritið er forbyggt, það er hægt að nota það á fagmannlegan hátt án fagmanns tækniþjálfun, sem gerir flísviðgerð mjög einfaldan.
Lýsing
DH-A5 sjálfkrafa BGA endurvinnsluvél
Sjálfvirk fullsjálfvirk BGA endurvinnsluvél hefur verið notuð fyrir Google verkefni í Víetnam, Huawei í Kína og
Hyundai í Kóreu o.fl.
Víða notað fyrir bílaiðnað, samskiptaiðnað og rafeindavöruiðnað osfrv., sem er
mjög duglegur að leysa vandamál sín eftir sölu fyrir mismunandi móðurborð með mismunandi vandamál við viðgerð.aflóðunarstöð
Eiginleikar
1. Optical alignment: Sýnilegt jöfnunarkerfi sem getur komið í veg fyrir misalignment;Weller aflóðunarstöð
2.Sjálfvirk aflóðun: Fjarlægðu flís sjálfkrafa af móðurborðinu
3.Sjálfvirk lóðun: Lóða flís sjálfkrafa á móðurborðiðtómarúm aflóðunarstöð
4. Laser staðsetning: Laser staðsetur stöðu flísar á móðurborðinu
5. Sjálfvirk skönnun: Til að hjálpa þér að fylgjast með íhlutum í kringum flögur
6.HR fínstilla: Hægt er að stilla efri loftflæðihraða aflóðunarstöð
7.Snertiskjár: Hægt er að stilla allar breytur, svo sem hitastig, tíma og halla osfrv.
8.Kínverska og enska: Það eru kínversk og ensk valkosturbesta lóðunarstöðin
9.USB tengi: Hlaða upp hugbúnaði eða hlaða niður hitastigssniðum
10. IR gljáandi rör: An-heitt hitastigglerhlíf sem hylur IR forhitunarsvæði, til að ná jöfnum hita á
PCB og flís.lóðun og aflóðun

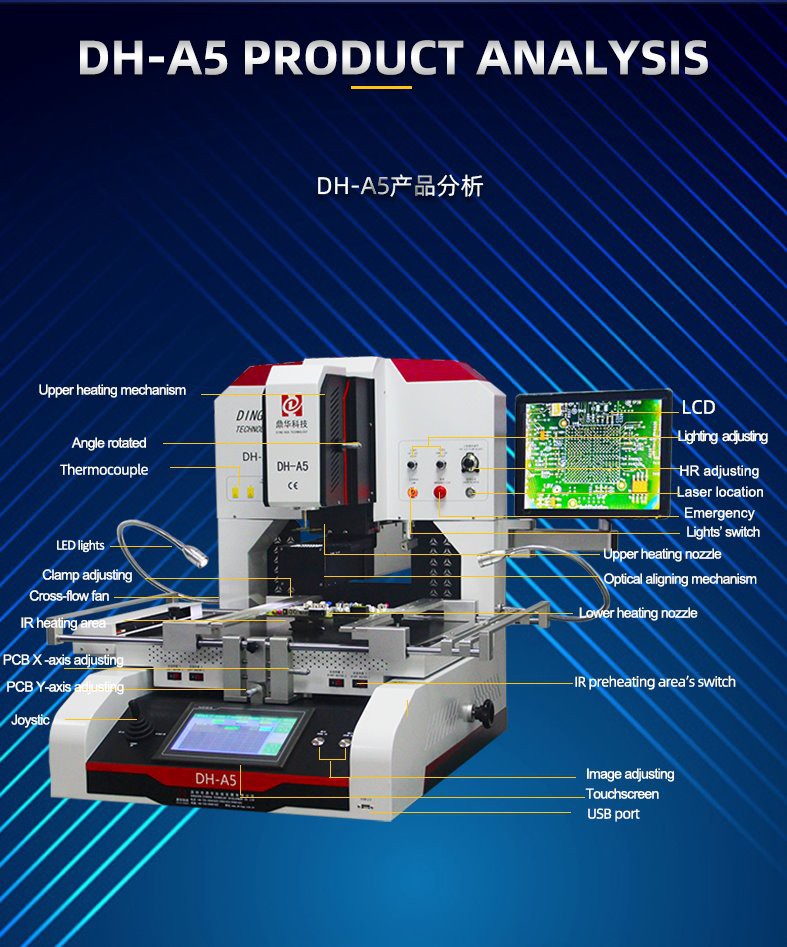

Vörugreining
| Atriði | Virkni eða notkun |
| Efri upphitunarbúnaður | Vacuum byggt í efri heitaloftsmiðstöðinni |
| Horn metið | Flís snúið til að stillajbc aflóðunarstöð |
| Hitaeining | Ytra hitastig prófaðlóðunarhitastig |
| LED ljós | Vinnuljóssmd aflóðunarstöð |
| Samloka aðlögun | Móðurborð sett og fest PCB endurvinnslustöð |
| Krossflæðisvifta | Móðurborð og flís kæltsmd lóða heitt loft |
| IR upphitunarsvæði | Forhitunarsvæðifljótleg smd vél |
| PCB X-ás stilltur | Móðurborð færðist á X-ás |
| PCB Y-ás stilltur | Móðurborð færðist á Y-ásyihua smd endurvinnslustöð |
| Joystic | Aðdráttur inn/út, efri höfuð upp/niður |
| LCD | Skjársmt endurvinna |
| Lýsing stillt | Optískur CCD ljósgjafi stilltur |
| HR leiðrétt | Efri heitaloftstreymi stillt |
| Laser staðsetning | Flís tilgreind á staðsetningu þess á mótaborðinu |
| Neyðartilvik | Hættu þegar kemur upp hakko smd endurvinnslustöð |
| Ljósrofi | Kveiktu/slökktu |
| Efri hitastútur | Að safna heitu loftstreymibesta smd vél |
| Optískur jöfnunarbúnaður | Láttu punkta flísarinnar skarast á móðurborðinu |
| Lægri hitastútur | Að safna heitu loftstreymi |
| Rofi fyrir IR forhitunarsvæði | Kveiktu/slökktuódýr heitloft lóðastöð |
| Mynd stillt | Mynd stillt á skjá |
| Snertiskjár | Hitastigssnið sett innvinnustöð fyrir heitt loft |
| USB tengi | Hugbúnaði hlaðið upp og hitasniðum hlaðið niður |
Vörubreytur
| Aflgjafi | 110~220V +/-10% 50/60Hz |
| Mál afl | 6800W |
| Efri máttur | 1200W sugon smd |
| Minni afl | 1200W |
| IR forhitunarafl | 3600W yfirborðsfestingar lóðun |
| Móðurborð lagað | V-gróp, færanleg PCB festing á X/Y ás, með alhliða innréttingum |
| Hitastýrt | K-gerð, lokuð lykkja |
| Hitastig nákvæmni | +/- 1 gráðusugon smd endurvinnslustöð |
| Stærð móðurborðs | Hámark 550*500mm, lágmark 10*10mm |
| Flís stærð | Lágmark 1*1mm, hámark 80*80mm |
| Lágmarks pláss | 0.1 mmendurrennslisstöð fyrir heitt loft |
| Fínstilla pallur | Framan/aftan/vinstri/hægri: 15mm |
| Aðdráttur inn/út | 1~200 sinnumloft lóðmálmur |
| Ytri hitastig prófuð höfn | 5 stk (valfrjálst)smd bga |
| Uppsetningarnákvæmni | +/-0.01 mm |
| Stærð | L650*B700*H850mm |
| Nettóþyngd | 92 kgsmd aflóðunarstöð |

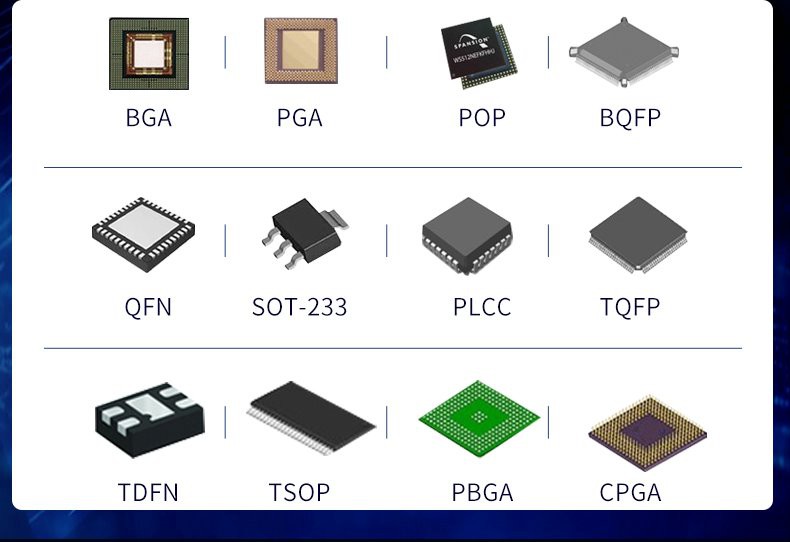

Hægt er að endurvinna þá flís eins og hér að neðan:
Að hægt sé að endurvinna þessar flísar felur í sér alla eins og hér að neðan, en takmarkast ekki við þá eingöngu:
BGA PFGA POP TQFP TDFN TSOP PBGA CPGA og svo framvegis.PCB endurvinnsluþjónustu
Vitanlega stjórnað hitastigiPCB endurvinnslustöð
Samkvæmt hitastigi sem stillt er á snertiskjáinn verður vélin sjálfkrafa stillt ef þörf krefur.fljótleg 850a smd endurvinna

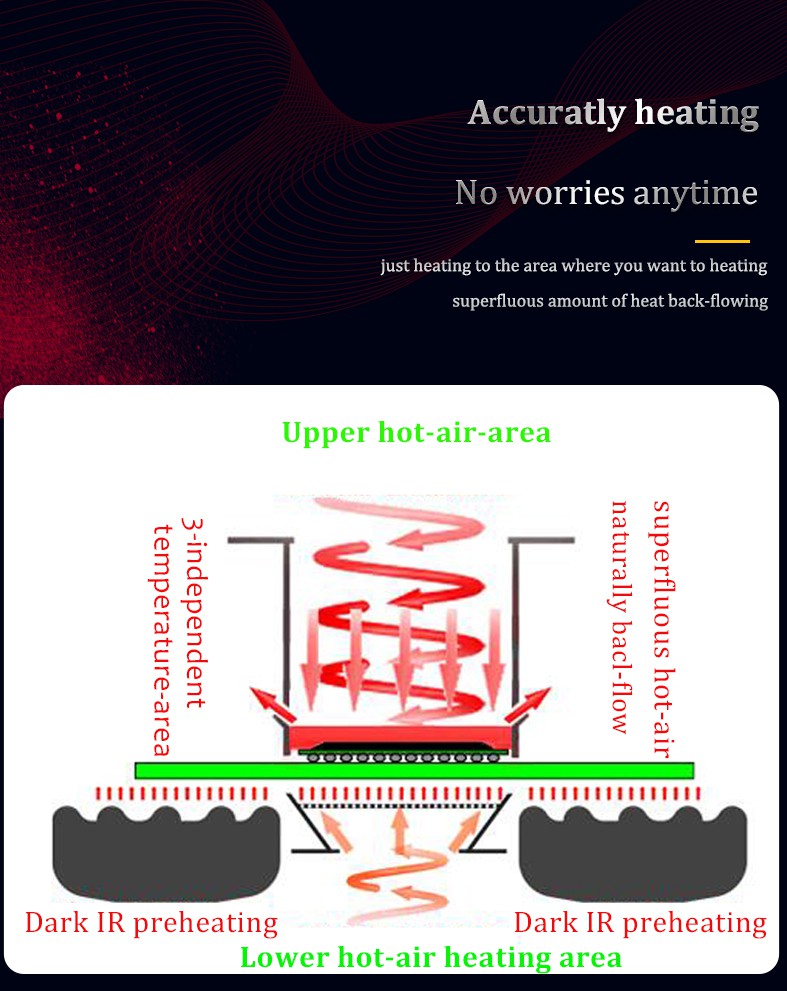

Forhitun svæði og vinna undirstöðuhringrás tilvísun
Efri og neðri heitloftstreymi fyrir aflóðun eða lóðun, varaloftstreymi mun flæða í burtu.PCB endurgerð
IR forhitunarsvæði er notað fyrir forhitun móðurborðsins, sem getur gert móðurborðið verndað í mesta lagi.flís lóðun

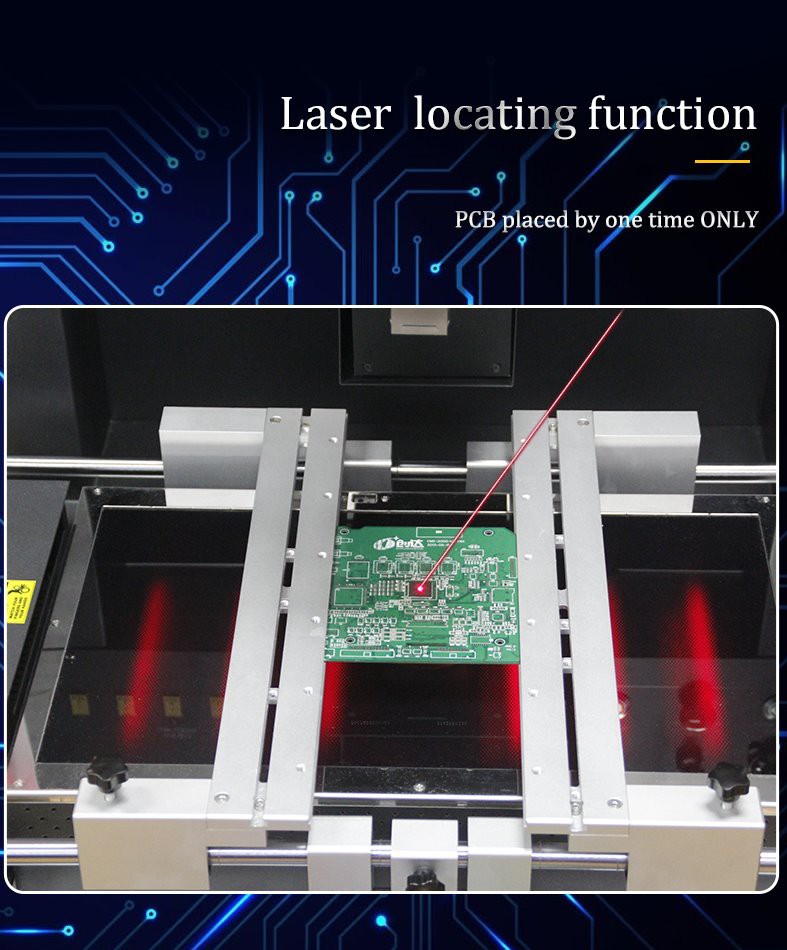

Laser staðsetningflís quik flux
Laser staðsetning - sem getur hjálpað verkfræðingi að finna flísstöðu fljótt á móðurborðinu.flís quik smd291
Hitastigssnið geymdlóða flísar
Betri reynsla til að starfa við endurvinnslu á viðskiptum, eins mörg snið og þú vilt geta verið geymd og viðurkennd stjórnun.fljótur flís smd flutningur
Vinnandi myndband af sjálfvirkri BGA endurvinnsluvél:
