Snertiskjár Tölva BGA Rework Station 1. Vörulýsing á snertiskjá tölvu BGA endurvinnslustöð DH-D1 Með hárnákvæmri k-gerð hitastýringu með lokuðu lykkju og PID sjálfvirku hitajöfnunarkerfi, hitaeiningu og snjallri stjórnunareiningu, BGA Rework Station okkar. ..
Lýsing

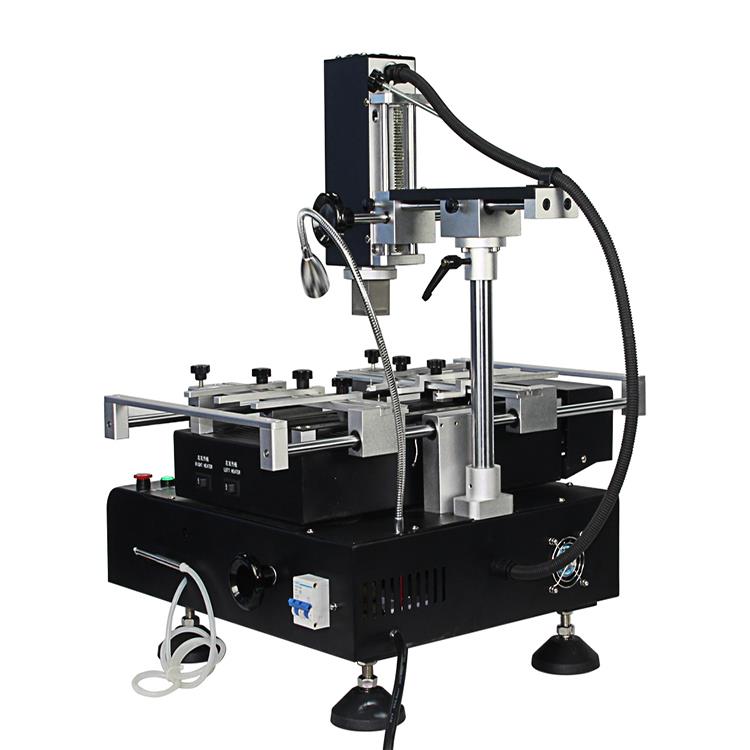

1. Vörulýsing á snertiskjá tölvu bga endurvinnslustöð DH-D1
Með hárnákvæmri k-gerð hitabeltisstýringu með lokuðu lykkju og PID sjálfvirku hitajöfnunarkerfi, hitaeiningu og snjöllri stjórneiningu, getur BGA Rework Station DH-D1 okkar gert nákvæmt hitafrávik á ±2 gráðum. Á sama tíma gerir ytri hitamælistengi þess kleift að mæla hitastig og nákvæma greiningu á rauntíma.
2. Vörulýsing snertiskjás tölvu bga endurvinnslustöð DH-D1
| Kraftur | 4800W |
| Topp hitari | Heitt loft 800W |
| Botnhitari | Heitt loft 1200W, innrautt 2700W |
| Aflgjafi | AC220V+10%,50/60HZ |
| Mál | L 560*B650*H580 mm |
| Staðsetning | N-groove PCB stuðningur, og með ytri alhliða innréttingu |
| Hitastýring | K gerð hitaeininga, lokuð hringstýring óháð upphitun |
| Hitastig nákvæmni | ±2 gráður |
| PCB stærð | Hámark 420*400 mm, lágmark 22*22 mm |
| Fínstilla vinnubekk | ±15 mm fram/aftur +15 mm til hægri/vinstri |
| BGA flís | 2*2 - 80*80 mm |
| Lágmarks flísabil | 0.15 mm |
| Hitaskynjari | 1 (valfrjálst) |
| Nettóþyngd | 31 kg |
3. Vara eiginleikar snertiskjár tölvu bga endurvinnslustöð DH-D1
Mannleg hönnun gerir vélina auðvelda í notkun. Venjulega getur starfsmaður lært að nota það á 10 mínútum. Engin sérstök starfsreynsla eða færnier þörf, sem er tíma- og orkusparandi fyrir fyrirtæki þitt.
Hentar fyrir ýmsar gerðir af PCB af hvaða stærð sem er.
Framúrskarandi efni tryggja langan líftíma. Cross-flow, efri og neðri kælivifta kælir vélina sjálfkrafa
um leið og upphitunarferli er lokið,sem kemur í veg fyrir rýrnun og öldrun vélarinnar.3-Ársábyrgð á hitakerfi er í boði.
Ótakmarkaður tækniaðstoð og ókeypis þjálfun er í boði.

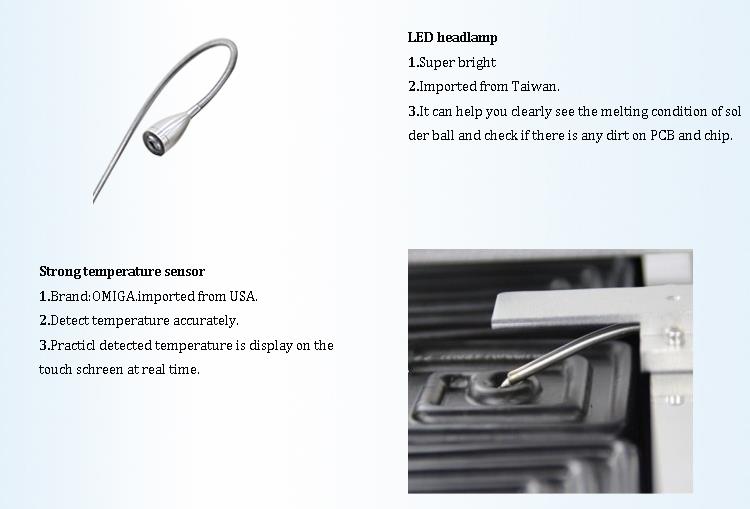

Ofurbjört LED höfuðljósið er flutt inn frá Taiwan Top framleiðanda. Það getur hjálpað þér að sjá greinilega bræðsluástand lóðmálmúlunnar og athuga hvort það sé til staðar.er einhver óhreinindi á PCB og flís.

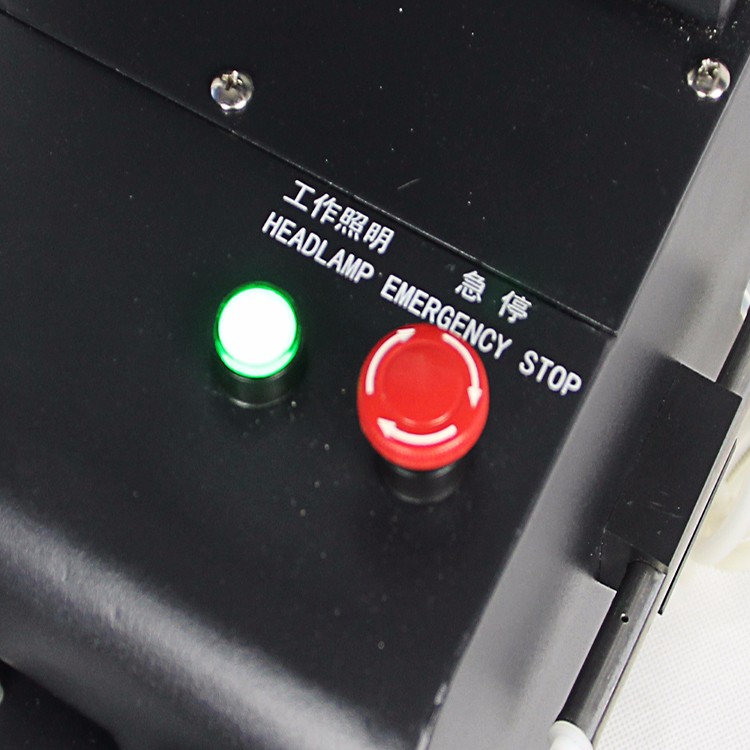

Það er neyðarstöðvun ef um neyðartilvik er að ræða.
4. Vöruupplýsingar um snertiskjá tölvu bga endurvinnslustöð DH-D1

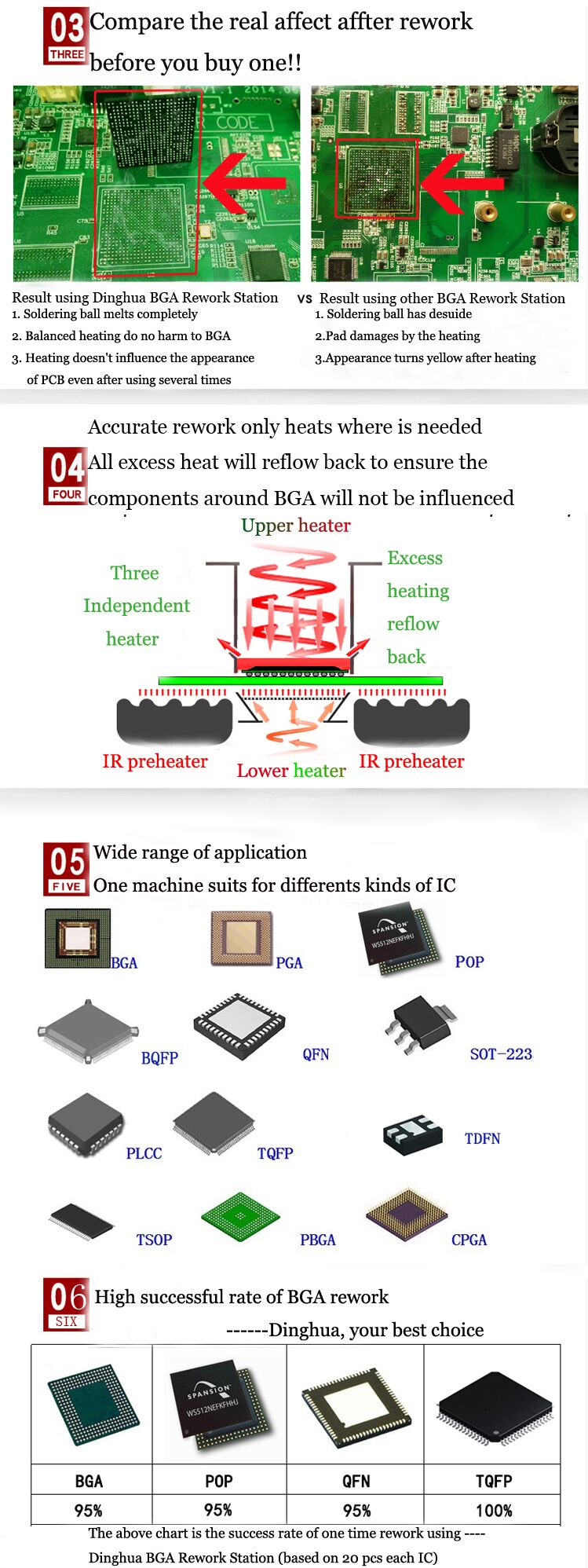

5. Af hverju að velja snertiskjá tölvu bga endurvinnslustöð DH-D1

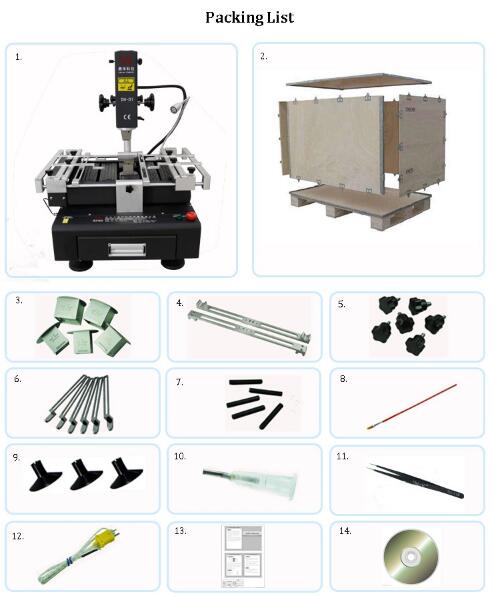

6. Pökkun, afhending snertiskjás tölvu bga endurvinnslustöð DH-D1
7. Tengd þekking um BGA
BGA FLIPSSTAÐSETNING OG VEÐARREGLUR
BGA er algengur hluti á PCB, venjulega CPU, NORTH BRIDGE, SOUTH BRIDGE, AGP CHIP, CARD BUS CHIP, o.fl. Flestir þeirra eru í tegund bga umbúða. Í stuttu máli, 80% af hátíðnimerkjum og sérstökum merkjum verða Dragðu út þessa tegund af pakka. Þess vegna mun hvernig á að takast á við leiðsögn BGA pakkans hafa mikil áhrif á mikilvæg merki.
Litlu hlutunum sem venjulega umlykja BGA má skipta í nokkra flokka eftir mikilvægi þeirra
framhjá.
Klukkustöð RC hringrás.
dempun (birtist í röð viðnám, bankagerð; td minni BUS merki)
EMI RC hringrás (birtist í demping, C, toghæð stíl; td USB merki).
Aðrar sérstakar rásir (sérrásir bætt við í samræmi við mismunandi CHIP; til dæmis hitaskynjunarrás örgjörvans).
Lítill aflrásarhópur 40 mil eða minna (í formi C, L, R, osfrv.; svona hringrás birtist oft nálægt AGP CHIP eða CHIP með AGP virkni og mismunandi aflhópar eru aðskildir með R, L).
Dragðu lágt R, C.
Almennur lítill hringrásarhópur (birtist í R, C, Q, U, o.s.frv.; engar ummerki kröfur).
Toghæð R, RP.
1-6-atrið hringrásin er venjulega í brennidepli staðsetningar og henni verður raðað eins nálægt BGA og hægt er, sem krefst sérstakrar meðferðar. Mikilvægi sjöundu hringrásarinnar er í öðru sæti, en hún verður líka nær BGA. 8, 9 er almenn hringrás, það tilheyrir merkinu sem hægt er að tengja.
Miðað við mikilvægi mikilvægis lítilla hluta í grennd við ofangreinda BGA eru kröfurnar um RÁÐA:
by pass =>Þegar það er á sömu hlið og CHIP er það beintengt með CHIP pinna við framhjá, síðan með framhjá til að draga út um til flugvélar; þegar það er öðruvísi en CHIP getur það deilt því sama með VCC og GND pinna BGA. 100 mil.
Clock terminal RC circuit =>Kapalbreidd, vírbil, vírlengd eða pakki GND; Haltu ummerkjunum eins stuttum og sléttum og mögulegt er, án þess að fara yfir VCC skilrúm.
Damping =>Vírlínubreidd, línubil, línulengd og flokkunarspor; sporin ættu að vera eins stutt og slétt og mögulegt er og eitt sett af ummerkjum verður að veraekki blanda saman við önnur merki..
EMI RC Circuits =>Kapalbreidd, línubil, samhliða raflögn, pakki GND og aðrar kröfur; lokið í samræmi við kröfur viðskiptavina.
Other special circuits =>Þráðarbreidd, GND pakka eða kröfur um úthreinsun raka; lokið í samræmi við kröfur viðskiptavina.
40milthe following small power circuit group =>Kapalbreidd og aðrar þarfir; Ljúktu við yfirborðslagið eins mikið og mögulegt er til að varðveita algjörlegainnra rými fyrir merkjalínuna og reyndu að forðast að rafmagnsmerki fari í gegnum lög
á BGA svæðinu, sem veldur óþarfa truflunum.
Pull low R, C =>Engar sérstakar kröfur; sléttar línur.
General small circuit group =>Engar sérstakar kröfur; sléttar línur.
Pull height R,RP =>Engar sérstakar kröfur; sléttar línur.
