2 Hitasvæði Touch Screen BGA Rework Station
Endurvinnslukerfið þarf að hita mjög þröngt svæði á borðinu. DH-200 BGA endurvinnslustöð getur verið nákvæmlega og auðveld. Það er með mjög háþróaða tæknikunnáttu. Eins og fyrir nýjasta háþéttleika borðið, hluta af fínum blýhæð og flísastærðarhluta, er mögulegt að endurvinna rétt. Ennfremur getur DH-200 BGA endurvinnslustöð lokið öllum ferlum endurvinnslu, ef hún er notuð með Jig. Þeir eru hitun, flutningur, þrif, prentun. staðsetning, uppsetning, re-balling o.fl. og það er jafnvel skoðun.
Lýsing
1. Vörueiginleikar 2 hitasvæðis snertiskjár BGA endurvinnsluvél
Gert úr hágæða hitaefni; aflóðunar- og lóðunaraðferðum BGA er nákvæmlega stjórnað;
Færanlegt hitahaus, sem er fær um að hreyfa sig frjálslega lárétt, auðvelt í notkun;
Innbyggð iðnaðartölva, PLC-stýring, rauntíma sniðskjár, fær um að birta stillt snið og raunprófað snið; stór skjár, auðvelt í notkun;
Snið sem sparar engin takmörk í þessari iðnaðartölvu, getur greint sniðin tvö sem eru raunprófuð, getur lagt inn bæði ensku og kínversku;
Hægt er að stjórna hitastigi efri og neðri hitaloftsins nákvæmlega í samræmi við tiltekið hitastig þeirra. Innrauða hitasvæðið með stöðugum hita klneðsta svæðið og viðeigandi hitastýringarstillingar gera endurvinnsluna
öruggari og áreiðanlegri.
2. Tæknilýsing
| Kraftur | 2300W |
| Topp hitari | Heitt loft 450W |
| Botnhitari | Heitt loft 1200W, innrautt 1800W |
| Aflgjafi | AC220V±10% 50/60Hz |
| Stærð | L540*B310*H500 mm |
| Staðsetning | V-gróp PCB stuðningur, og með ytri alhliða innréttingu |
| Hitastýring | K gerð hitamælis, stjórnað með lokuðu lykkju. sjálfstæð upphitun |
| Hitastig nákvæmni | ±2 gráður |
| PCB stærð | Hámark 170*220 mm. Min 22*22 mm |
| Fínstilling á vinnubekk | ±15mm fram/aftur.±15mm hægri/lyft |
| BGAchip | 80*80-2*2mm |
| Lágmarks flísabil | 0.15 mm |
| Hitaskynjari | 1 (valfrjálst) |
| Nettóþyngd | 16 kg |

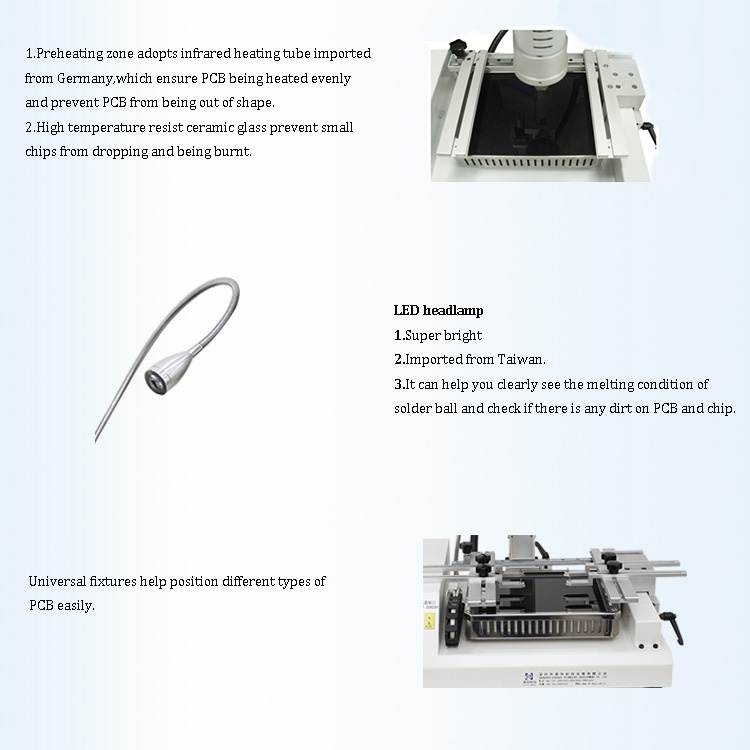

3. Upplýsingar um 2 hitasvæði Touch Screen BGA Rework Machine
1. 2 sjálfstæðir hitarar (heitt loft og innrauðir);
2. HD stafrænn skjár;
3. HD snertiskjár tengi, PLC stjórn;
4. Led höfuðljós;

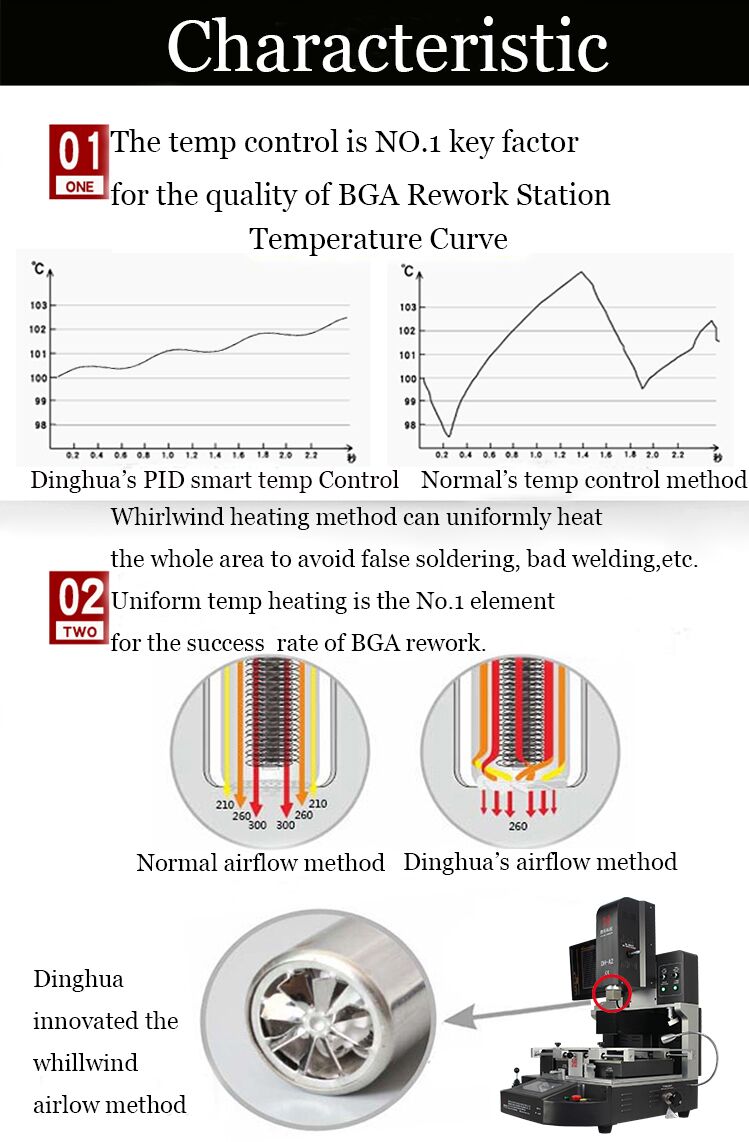

4. Af hverju að velja 2 hitasvæði okkar snertiskjá BGA endurvinnsluvél?
5.Skírteini

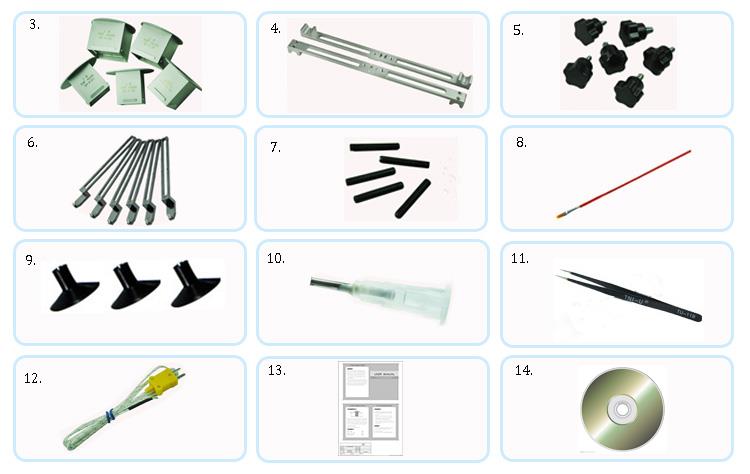

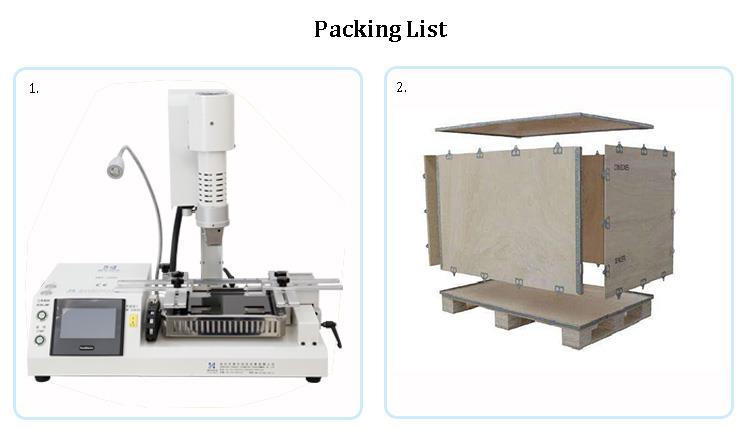

6.Packing & Sending
7. Tengd þekking um 2 hitunarsvæði snertiskjás BGA Rework Machine
Viðgerðaraðferð til að aftengja og sleppa púði á móðurborði farsíma
- Fyrir fallpunktinn og þegar leiðsluvírinn er fyrir neðan púðann, notaðu heitloftsbyssu (hitastig: 240 gráður, loftrúmmál: miðlungs) til að blása af lóða blettinum. Grafið oddinn varlega út með blaði, setjið svo lítið magn af lóðmálmi á blýgatið (púðann). Notaðu heita loftbyssuna til að lóða aftur til að mynda lóðmálmúlu og þvoðu síðan með vatni. Ef lóðarkúlan dettur ekki gefur það til kynna að vírinn sé rétt lóðaður og hægt að nota hann venjulega.
- Til að aftengja og fjarlægja púða, notaðu fyrst skurðaðgerðarblað til að skafa í burtu brotna blýið og fjarlægðu að minnsta kosti 3 mm af efni. Hreinsaðu síðan svæðið með flæði (Tianna vatni). Notaðu rafmagnsjárn til að setja lóðmálmur á blýið. Taktu lítinn hluta af enameleruðum vír, sem hefur verið tin-bismut-tin húðaður á endanum, og festu hann við skafaðan vír. Settu vírinn á réttan hátt, notaðu síðan heitloftsbyssu (hitastig: 280 gráður, loftflæði: miðlungs) til að suða. Eftir suðu skal klippa emaljeða vírinn í 2 mm lengd. Settu pinna í miðju púðans og notaðu annan pinna til að staðsetja emaljeða vírinn í kringum pinnann til að mynda hring á púðanum. Settu lítið magn af lóðmálmi á hringinn, notaðu síðan heitloftsbyssuna til að flæða lóðmálið aftur og myndaðu lóðmálmbolta.
Ef erfitt er að lóða blývírinn og emaljeða vírinn skaltu setja smá lóðmálma á samskeytin og nota síðan heitloftsbyssuna (án þess að snerta vírinn með lóðajárni). Notaðu nál til að stilla stöðu emaljeða vírsins til að tryggja að hann sé beinn og lóðmálmur sléttur. Á þessum tímapunkti er tekist að gera við púðann.
3. Eftir að allir brotpunktar eru tengdir, hreinsaðu svæðið með vatni. Gætið þess að trufla ekki nýja púðann. Berðu lítið magn af grænni olíu í kringum línuna, forðastu púðann. Minna er betra - bara nóg til að festa vírinn. Eftir að hafa verið sett á skaltu setja samsetninguna undir fjólubláan lampa í hálftíma til að setja IC aftur upp. Jafnvel þótt hún sé tekin í sundur og sett saman aftur mörgum sinnum ætti tengingin að vera örugg.
