Snertiskjár Xbox360 BGA Rework Station

Snertiskjár Xbox360 bga endurvinnslustöð

Fljótleg forskoðun:

Upprunalegt verksmiðjuverð! DH-A1 BGA Rework Machine með IR hitara fyrir Xbox360 viðgerðir er nú á lager.

Endurvinnslustöðin okkar eru aðallega notuð í endurvinnslu BGA, CCGA, QFN, CSP, LGA, Micro SMD, LED o.s.frv.

multi-funk og nýstárleg hönnun, Dinghua vél getur gert einn-stöðva Romoving, uppsetningu og lóðun.

1. Tæknilýsing

2. Lýsing á DH-A1 BGA endurvinnslustöðinni

1.Með raddviðvörun 5-10 sekúndum áður en upphitun lýkur: minntu rekstraraðila á að sækja bga flís á réttum tíma. Eftir

upphitun, kælivifta virkar sjálfvirkt, þegar hitastig kólnar niður í stofuhita (<45℃ ),

kælikerfið stöðvast sjálfkrafa til að koma í veg fyrir að hitarinn eldist.

2.CE vottun samþykki.Tvöföld vörn: Ofhitnunarvörður + neyðarstöðvunaraðgerð.

3.Ytri tenging við stafrænt lóðajárn, fyrir hraða, þægilega, mikla skilvirkni til að þrífa tini!

4.Laser staðsetning, auðvelt og þægilegt að staðsetja.

3.Hvers vegna ættir þú að velja Dinghua?

1. Við erum faglegur framleiðandi BGA endurvinnslustöðvar. Og hafa verið í þessu sótt í meira en 13 ár.

Tekur þátt í hönnun, þróun, framleiðslu og sölu.

2.Vélin okkar er best í gæðum með lágu verði. Eru vinsælar hjá viðgerðarverkstæðinu og þjálfunarskólanum um allan heim.

Verið velkomin að vera umboðsmaður okkar.

3.Fast afhending: FedEx, DHL, UPS, TNT og EMS. Margar gerðir á lager allan tímann.

4. Greiðsla: Western Union, PayPal, T/T.

5.OEM og ODM er velkomið.

6. Öll vélin verður búin notendahandbók og geisladiski.

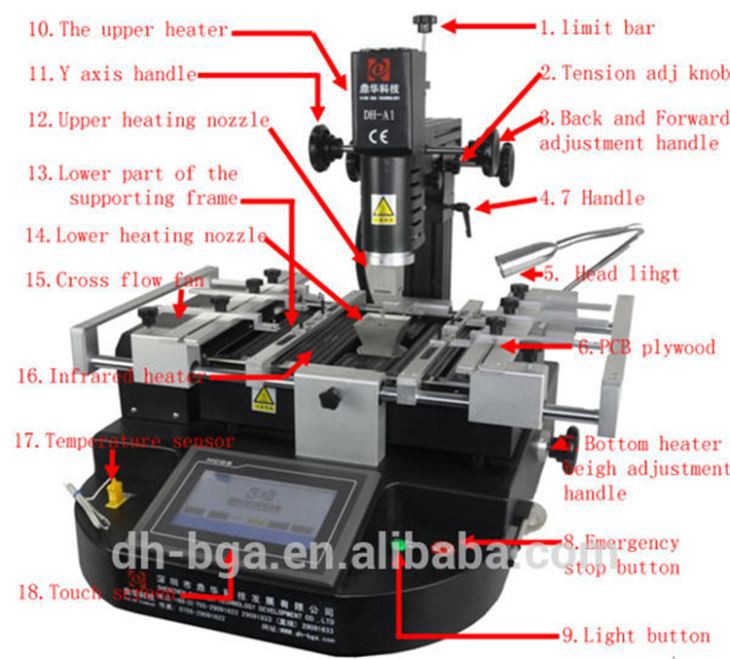

4. Ítarlegar myndir af DH-A1 BGA endurvinnslustöðinni

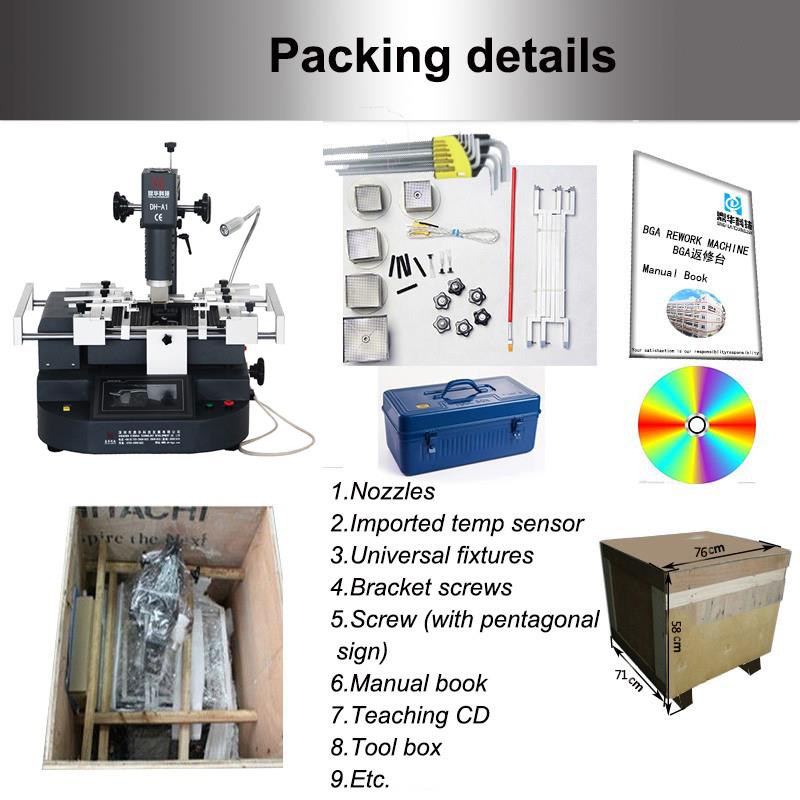

5 Upplýsingar um pökkun og afhendingu DH-A1 BGA endurvinnustöðvar

6.Afhendingarupplýsingar um DH-A1 BGA endurvinnustöð

7. Tengd þekking

BGA hefur mikið úrval af pakkagerðum og lögun þess er ferhyrnd eða rétthyrnd. Samkvæmt fyrirkomulagi

af lóðmálmboltunum er hægt að skipta því í útlæga, þrepaða og fulla fylki BGA. Samkvæmt mismunandi hvarfefnum,

það má skipta í þrjár gerðir: PBGA (Plasticball Zddarray plastkúlufylki), CBGA (keramikboltaSddarray keramik

ball array), TBGA (tape ball grid array carrier type ball array).

1, PBGA (plastkúlufylki) pakki

PBGA pakki, sem notar BT plastefni/gler lagskipt sem undirlag, plast (epoxý mótunarefni) sem þéttiefni,

lóðmálmur bolti sem eutectic lóðmálmur 63Sn37Pb eða eutectic lóðmálmur 62Sn36Pb2Ag (Nú þegar sumir framleiðendur nota blýlaust lóðmálmur),

lóðarkúla og pakkatenging krefst ekki notkunar á viðbótar lóðmálmi. Það eru nokkrir PBGA pakkar sem eru holrúm

mannvirki sem skiptast í hola upp og hola niður. Þessi tegund af PBGA með holi er til að auka hitaleiðni þess

frammistöðu, það er kallað hitabætt BGA, skammstafað sem EBGA, og sumir einnig kallað CPBGA (hola plastkúlufylki).

Kostir PBGA pakkans eru sem hér segir:

1) Góð hitauppstreymi við PCB borð (prentað borð - venjulega FR-4 borð). Hitastuðullinn (CTE)

af BT plastefni/gler lagskiptum í PBGA uppbyggingu er um það bil 14 ppm/gráðu og PCB er um það bil 17 ppm/cC.

CTEs efnanna tveggja eru tiltölulega nálægt, sem leiðir til góðrar hitauppstreymis.

2) Í endurflæðisferlinu er hægt að nota sjálfsstillingu lóðmálmúlunnar, það er yfirborðsspennu bráðnu lóðmálmúlunnar til að

ná kröfum um jöfnun lóðmálmúlunnar og púðans.

3) Lágur kostnaður.

4) Góð rafframmistaða.

Ókosturinn við PBGA pakkann er að hann er viðkvæmur fyrir raka og hentar ekki fyrir pakka með tækjum sem þurfa

hermeticity og hár áreiðanleiki.

2, CBGA (keramikkúlufylki) pakki

Í BGA pakka röðinni á CBGA lengsta söguna. Undirlagið er marglaga keramik og málmhlífin er lóðuð við

undirlagið með lokuðu lóðmálmi til að vernda flísina, leiðslur og púða. Efnið fyrir lóðmálmbolta er eutective við háan hita

lóðmálmur 10Sn90Pb. Tenging lóðarkúlunnar og pakkans þarf að nota lághita eutectic lóðmálmur 63Sn37Pb. The

venjulegur kúluhalli er 1,5 mm, 1,27 mm, 1,0 mm.

Kostir CBGA (keramikbolta fylki) pakkans eru sem hér segir:

1) Góð loftþéttleiki og mikil viðnám gegn raka, sem leiðir til mikillar langtímaáreiðanleika pakkaðra íhluta.

2) Rafmagns einangrunareiginleikar eru betri en PBGA tæki.

3) Hærri pökkunarþéttleiki en PBGA tæki.

4) Hitaafköst eru betri en PBGA uppbygging.

Ókostirnir við CBGA pakkann eru:

1) Vegna mikils munar á varmaþenslustuðli (CTE) milli keramik undirlagsins og PCB (CTE í

A1203 keramik hvarfefni er um 7ppm/ccC og CTE PCB er um 17ppm á penna), hitauppstreymi er léleg og

þreyta lóðmálmsliða er aðalbilunarhamurinn.

2) Í samanburði við PBGA tæki er kostnaður við umbúðir hár.

3) Það er erfiðara að stilla lóðarkúlur við brún pakkans.

3, CCGA (ceramiccolumnSddarray) keramik dálka rist fylki

CCGA er breytt útgáfa af CBGA. Munurinn á þessu tvennu er að CCGA notar lóðmálmsúlu með þvermál 0,5 mm

og hæð 1,25 mm til 2,2 mm í stað 0,87 mm þvermál lóðmálmbolta í CBGA til að bæta þreytuþol lóðmálmsins

samskeyti. Þess vegna getur súlulaga uppbyggingin létt betur á skurðálaginu milli keramikburðarins og PCB borðsins af völdum

hitauppstreymi misræmis.
