Snertiskjár Ps2 Ps3 Ps4 BGA Rework Station



Snertiskjár ps2 ps3 ps4 bga endurvinnslustöð

Fljótleg forskoðun:

Upprunalegt verksmiðjuverð! DH-A1 BGA Rework Machine með IR hitara fyrir ps2,ps3,ps4 viðgerðir er nú á lager.

Endurvinnslustöðin okkar eru aðallega notuð í endurvinnslu BGA, CCGA, QFN, CSP, LGA, Micro SMD, LED o.s.frv.

multi-funk og nýstárleg hönnun, Dinghua vél getur gert einn-stöðva Romoving, uppsetningu og lóðun.



1. Tæknilýsing á DH-A1 BGA endurvinnustöð

1	Kraftur	4900W
2	Topp hitari	Heitt loft 800W
3	Botnhitari Hitari úr járni	Heitt loft 1200W, innrautt 2800W 90w
4	Aflgjafi	AC220V±10%50/60Hz
5	Stærð	640*730*580mm
6	Staðsetning	V-gróp, PCB stuðningur er hægt að stilla í hvaða átt sem er með ytri alhliða innréttingu
7	Hitastýring	K gerð hitamælis, stjórnað með lokuðu lykkju, sjálfstæð upphitun
8	Hitastig nákvæmni	±2 gráður
9	PCB stærð	Hámark 500*400 mm Min 22*22 mm
10	BGA flís	2*2-80*80 mm
11	Lágmarks flísabil	0.15 mm
12	Ytri hitaskynjari	1 (valfrjálst)
13	Nettóþyngd	45 kg



2. Lýsing á DH-A1 BGA endurvinnslustöðinni

Efsti hitarinn og neðri hitarinn er til að hita BGA flöguna, innrauði hitarinn er til að hita allt

PCB, svo það getur verndað PCB frá ójafnri upphitun.

2.HD snertiskjár tengi, PLC stjórn.

3. Hitajafnvægiskerfi--K-skynjara lokastýringu og sjálfvirkt hitauppbótakerfi.

Það sameinar hitaeiningu, sem gerir hitastigsnákvæmni kleift að ±2 gráður.

4.Heittloftstútar, 360 gráðu snúningur, auðvelt að setja upp og skipta um, sérsniðin er fáanleg.

5.V-groove PCB stuðningur fyrir hraða, þægindi og nákvæma staðsetningu sem passar fyrir alls konar PCB borð.

6.Powerful krossflæðisvifta, kælir PCB borðið skilvirkt eftir upphitun, til að koma í veg fyrir aflögun.

7. Hljóðvísakerfi. Það er viðvörun áður en hverri aflóðun og lóðun er lokið.



3.Hvers vegna ættir þú að velja Dinghua?

1. Dinghua hefur meira en 10 ára reynslu.

2.Professional og reyndur tæknimaður lið.

3.Með hágæða vöru, hagstætt verð og tímanlega afhendingu.

4. Svaraðu öllum fyrirspurnum þínum innan 24 klukkustunda.



4. Tengd þekking:

BGA (Bdll Grid Array) pakkinn er ball grid array pakki þar sem fylki lóðakúla er mynduð neðst á

pakka undirlag sem I/O tengi hringrásarinnar og er tengt við prentað hringrásarborð (PCB). Tæki pakkað

með þessari tækni eru yfirborðsfestingartæki. Í samanburði við hefðbundin fótsetningartæki eins og QFP og PLCC,

BGA pakkar hafa eftirfarandi eiginleika.

1) Það eru fleiri I/Os. Fjöldi I/O í BGA pakka ræðst aðallega af stærð pakkans og boltavellinum.

Þar sem BGA pakkað lóðmálmur er raðað undir undirlag pakkans, er hægt að auka I/O fjölda tækisins til muna,

Hægt er að minnka pakkningastærðina og spara samsetningarfótsporið. Almennt er hægt að minnka pakkningastærðina um meira en

30% með sama fjölda leiða. Til dæmis: CBGA-49, BGA-320 (halli 1,27 mm) samanborið við PLCC-44 (halli 1,27 mm) og

MOFP{{0}} (halli 0,8 mm), pakkningastærðin er minnkað um 84% og 47%.

2) Aukin ávöxtun staðsetningar, sem gæti dregið úr kostnaði. Blýpinnar hefðbundinna QFP og PLCC tækja dreifast jafnt

í kringum pakkann. Halli blýpinna er 1,27 mm, 1,0mm, 0,8 mm, 0,65 mm og 0,5 mm. Þegar fjöldi I/Os eykst mun

völlurinn verður að vera minni og minni. Þegar hæðin er minni en 0,4 mm er erfitt að uppfylla nákvæmni SMT búnaðar. Að auki,

blýpinnar aflagast auðveldlega, sem leiðir til aukinnar bilunartíðni í festingu. Lóðaboltum BGA tækja þeirra er dreift í

formi fylkis neðst á undirlaginu, sem getur tekið á móti fleiri I/O tölum. Venjulegur lóðaboltahæð er 1,5 mm,

1.27mm, 1.0mm, fínn hæð BGA (prentað BGA, einnig þekkt sem CSP-BGA, þegar hæð lóðakúla < 1.0mm, má flokka sem CSP

pakki) hæð {{0}}.8mm, 0.65mm, 0.5mm, og nú er Sum SMT vinnslubúnaður samhæfður við staðsetningarbilunartíðni sem nemur<10 ppm.

3) Snertiflöturinn á milli fylkislóðarkúla BGA og undirlagsins er stór og stutt, sem stuðlar að hitaleiðni.

4) Pinnar á BGA fylki lóðmálmbolta eru mjög stuttir, sem styttir merkjasendingarleiðina og dregur úr blýsprautu og

viðnám og bætir þannig afköst hringrásarinnar.

5) Bættu verulega samplanarity I/O skautanna og draga verulega úr tapi af völdum lélegrar samplanar í samsetningarferlinu.

6) BGA er hentugur fyrir MCM umbúðir og getur náð háum þéttleika og mikilli frammistöðu MCM.

7) Bæði BGA og ~BGA eru stinnari og áreiðanlegri en ICs með fínum hæðarfótum.

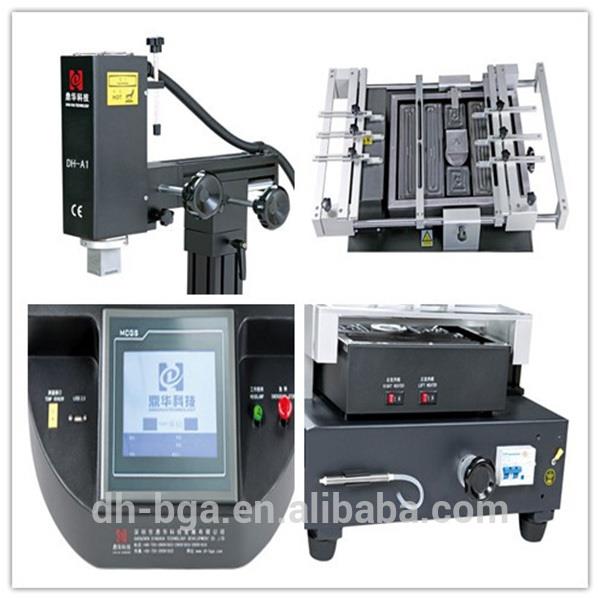

5. Ítarlegar myndir af DH-A1 BGA endurvinnustöðinni



6. Upplýsingar um pökkun og afhendingu DH-A1 BGA endurvinnustöðvar





Upplýsingar um afhendingu DH-A1 BGA endurvinnustöðvar



Sending:

1.Sending fer fram innan 5 virkra daga eftir að greiðsla hefur borist.

2.Fljótur sending með DHL, FedEX, TNT, UPS og öðrum leiðum, þar á meðal á sjó eða með flugi.
