LGA endurgerð
1. LGA er Land Grid Array sem er tegund pakkatækni;2. Engin þörf á að aflóða litla PCBa í LGA;3. Allt LGA verður sjálfkrafa fjarlægt með sérstökum jig;4. Vernda LGA betur gegn upphitun.
Lýsing

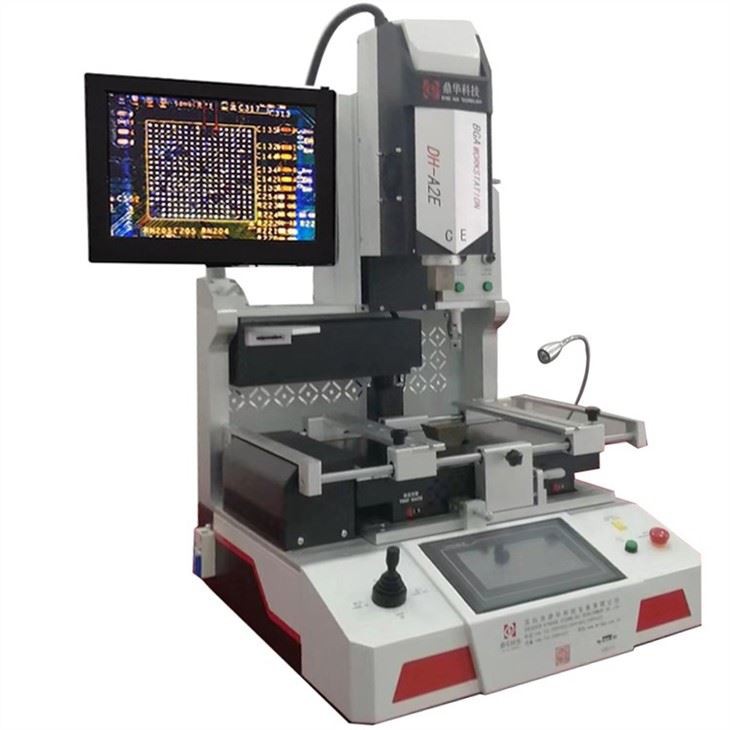

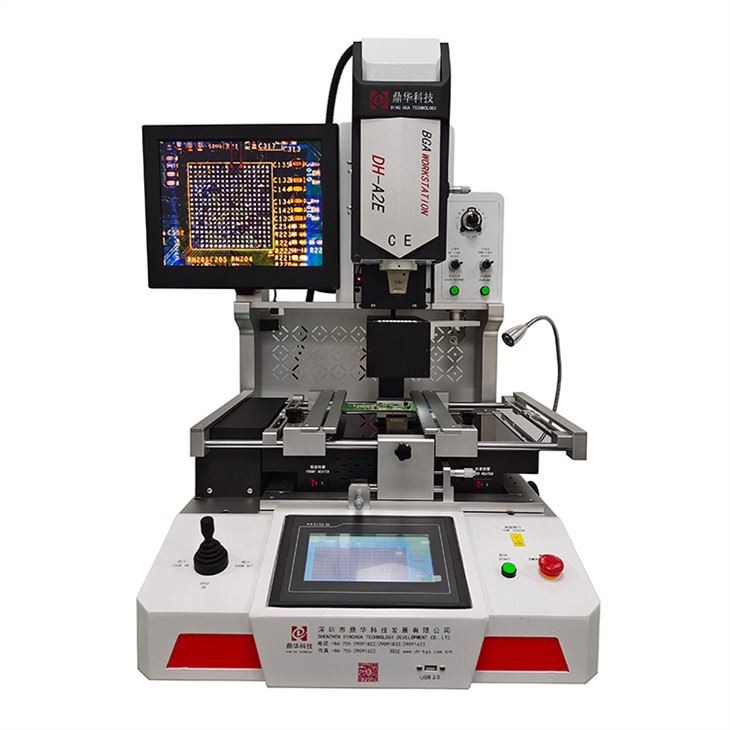

Alveg sjálfvirk LGA endurvinnsluvél með fagmannlegu kefli og stútum
(Land Grid Array) Flögupakka með mjög miklum þéttleika tengiliða. LGA eru frábrugðin hefðbundnum flísum með útstæðum pinna sem eru settir í fals. LGA flís hefur flata púða neðst á pakkanum sem snerta tengiliði á móðurborðsinnstungunni.
Í ljósi sérstakrar uppbyggingar LGA og fljótlegrar endurvinnslu og mikillar skilvirkni við viðgerðir, bjóðum við upp á sérsniðna þjónustu fyrir mismunandi LGA flís viðgerðir.
Fjarlægir LGA flís
Grunnupplýsingar
|
Fyrirmynd |
DH-A2E |
|
Aflgjafi |
110~220V +/- 10% 50/60Hz |
|
Mál afl |
5000W |
|
Efri hitun |
Heitt loft sem hægt er að stilla |
|
Botnhiti |
blendingshitun fyrir PCBa og flísastig |
|
Uppsetning |
Optísk jöfnun, sýnileg verklag, nákvæmni 0,01 mm |
|
PCB stærð |
10*10~450*500mm |
|
Flögur í boði |
1 * 1 ~ 80 * 80 (meira en 80 * 80 mm, valfrjálst) |
|
Sjálfvirkni stig |
Hásjálfvirkur |
|
LGA festing |
Taktu sjálfkrafa upp og skiptu á mótaborðið |
|
Lóðabolti |
Blý eða blýlaust og lóðmálmur (notandi veitir) |
|
Rafmagnsstunga |
Sem kröfu viðskiptavinarins |
|
Tíðni |
3 klst vinna, 10 mín hvíld |
|
Flísfóðrari |
Berðu sjálfkrafa flís til að lóða eða taka á móti og fara til baka |
|
Stútar Jigs |
Sérsníða 20*20~100*120mm (valfrjálst) Sérsniðin fyrir mismunandi LGA sem tekið er upp eða skipt út |
|
Stærð |
600*700*850mm |
|
Þyngd |
70 kg |
Verklagsreglur til að endurvinna LGA

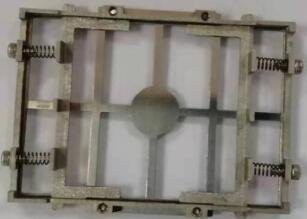

1. undirbúa jig eins og hér að neðan:
Að sérsníða jig samkvæmt LGA uppbyggingu, breidd, lengd og hæð osfrv
vertu viss um að hægt sé að taka upp allt LGA og skemmir ekki innri hluta flísanna.
2. Að fjarlægja/aflóða
Eftir að LGA var aflóðað var sjálfkrafa sett á allt LGA-hald með kefli
Spónamatari vélarinnar bíður eftir hreinsun.
Flísamatari og sjón CCD myndavél vinna saman, alltaf sjálfkrafa
opna og loka.
3. Nota endurnýjaða flís eða bara alveg nýja flís insead.
Þú getur forðast vikur af töfum og tiltölulega umtalsverða upphæðmeð því að nota LGA endurvinnslu. Þegar töf virðist óumflýjanleg, vel útfærðendurvinnsla gerir þér kleift að standa við frest viðskiptavina þinna. DH(Dinghua) hefurmeð góðum árangri lokið reynslu fyrir umtalsverðan fjölda viðskiptavina, allt fráfrá helstu fyrirtækjum, til dæmis Google, Teleplan, Huawei og Foxconn o.s.frv.,til lítilla verslana, svo sem persónulegra viðgerða, skipaðra eftirsölustaðaog svo framvegis, margir þeirra höfðu flókin skjöl sem þarf til að tryggjaí áreiðanleika mikilvægum greinum.

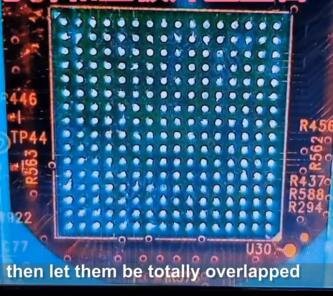

4. Sýnilegt sjón CCD samstillingarferli
Eftir aðlögun (flís verður algerlega sett í rétta stöðuá móðurborði), verður flísinn sjálfkrafa flutturað lóða.
5. Lóða sjálfkrafa
Festir sjálfkrafa á móðurborðið, hitnar sjálfkrafa uppnota heitt loft og innrauða upphitun, jafnvel kólna sjálfkrafa eftirvinnu frágang.
Af hverju að nota DH(Dinghua) fyrir LGA endurvinnslu?
Háþróuð lóðatækni og mjög hæf vél eru framleidd,og stöðugt, endurtekið og umfram allt áreiðanlegt LGA endurvinnslu, semkrefst þess að búa til einstaka jig og stencils, borð lóðmálmgrímu,
og oft jafnvellíming nýrra púðatil PCB. Eftir endurvinnslu er lokiðskúr, borðið er skoðað með spegla og röntgengeislum til að tryggja endurmyndunáreiðanleika og heilindum rk. Fyrirtæki treysta á DH(Dinghua) til að framkvæma þetta
ser-löstur vegna kunnáttu okkar og athygli á smáatriðum við uppskeru LGA frá hring-út borðum þegar íhlutir eru ekki aðgengilegir.
DH(Dinghua)hefur ítarlega reynslu af því að þróa lausnir fyrir áreiðanlega endurvinnslu LGA
og annar búnaður, svo sem röntgenskoðunarvél og röntgentalningavél o.s.frv.
