Laser staðsetning BGA suðuverkfæri

1.heitt loftstútar2.k skynjari lokastýring 3.v-groove pcb stuðningur 4.hd lita sjónstillingarkerfi

Hringdu í okkur

Lýsing

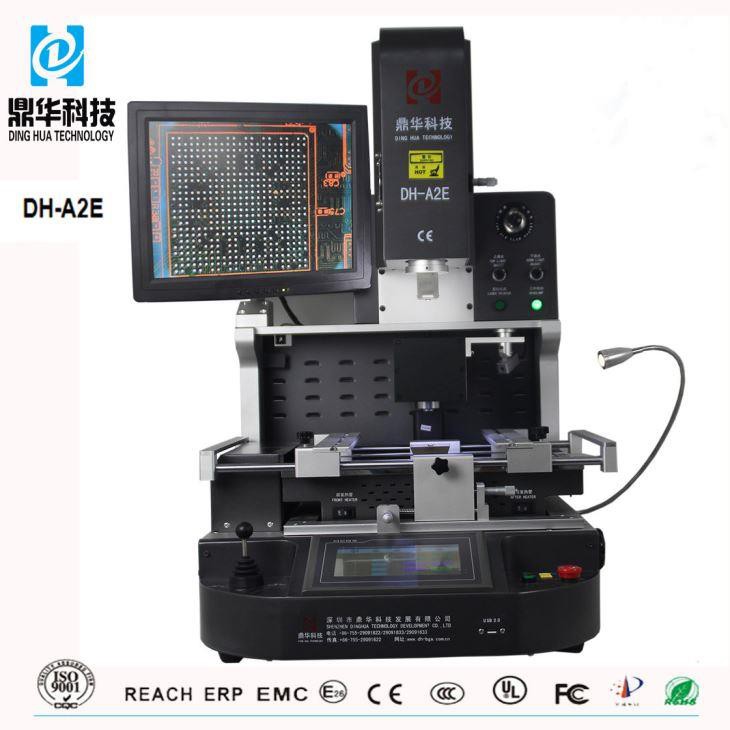

Laser staðsetning BGA suðuverkfæri DH-A2E

Vinnandi kynning:

Laser staðsetning BGA suðuverkfæri eru nauðsynleg í rafeindaiðnaðinum fyrir nákvæma staðsetningu, röðun og lóðun BGA íhluta á PCB. Þeir nota leysitækni til að tryggja nákvæma staðsetningu og eru samþættir endurvinnslustöðvum fyrir stýrða upphitun og lóðun. Helstu eiginleikar eru meðal annars leysirstillingarkerfi, snertilausir skynjarar og hitastýring með lokaðri lykkju, sem saman auka nákvæmni og skilvirkni. Þessi verkfæri eru tilvalin fyrir rafeindaviðgerðir með mikilli nákvæmni, frumgerð og smærri framleiðslu og bjóða upp á fjölhæfni og áreiðanleika við meðhöndlun á ýmsum BGA íhlutum í háþróuðum rafeindatækjum.

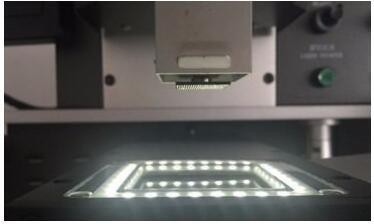

Aflóða BGA kúlu og tini

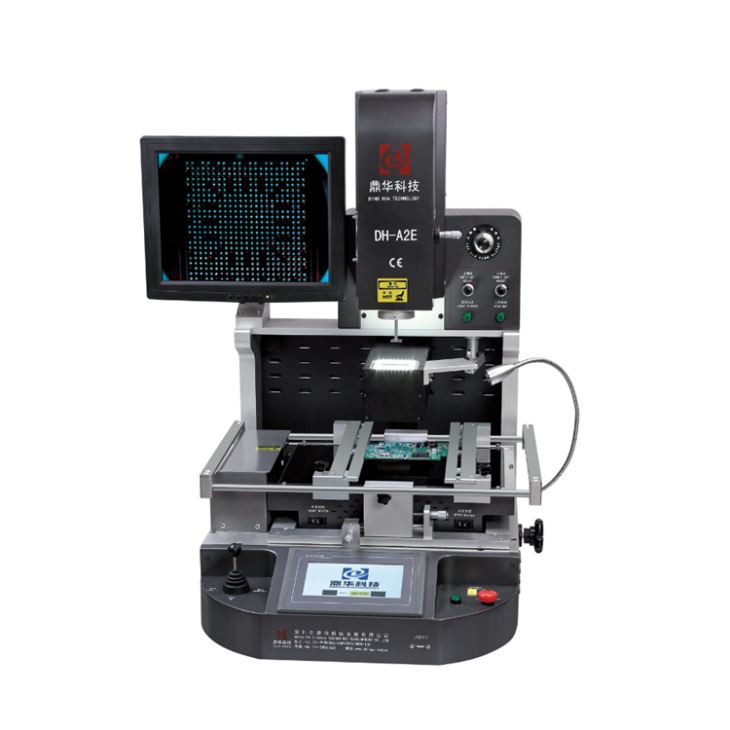

Laser Positioning BGA Welding Tools

Tæknilýsing:

1	Algjör kraftur	5200w
2	3 sjálfstæðir ofnar	Topp heitt loft 1200w, neðra heitt loft 1200w, botn innrauð forhitun 2700w
3	Spenna	AC220V±10% 50/60Hz
4	Rafmagnshlutar	7 tommu snertiskjár + skynsamleg hitastýringareining með mikilli nákvæmni + skrefmótor drif + PLC + LCD skjá + háupplausn sjón CCD kerfi + leysir staðsetning
5	Hitastýring	K-Sensor lokað lykkja + PID sjálfvirk hitauppbót + hitaeining, hitastigsnákvæmni innan ±2 gráður.
6	PCB staðsetning	V-gróp + alhliða festing + færanleg PCB hilla
7	Viðeigandi PCB stærð	Hámark 370x410mm Min 22x22mm
8	Gildandi BGA stærð	2x2mm ~ 80x80mm
9	Mál	600x700x850mm (LBH)
10	Nettóþyngd	70 kg

Umsóknir:

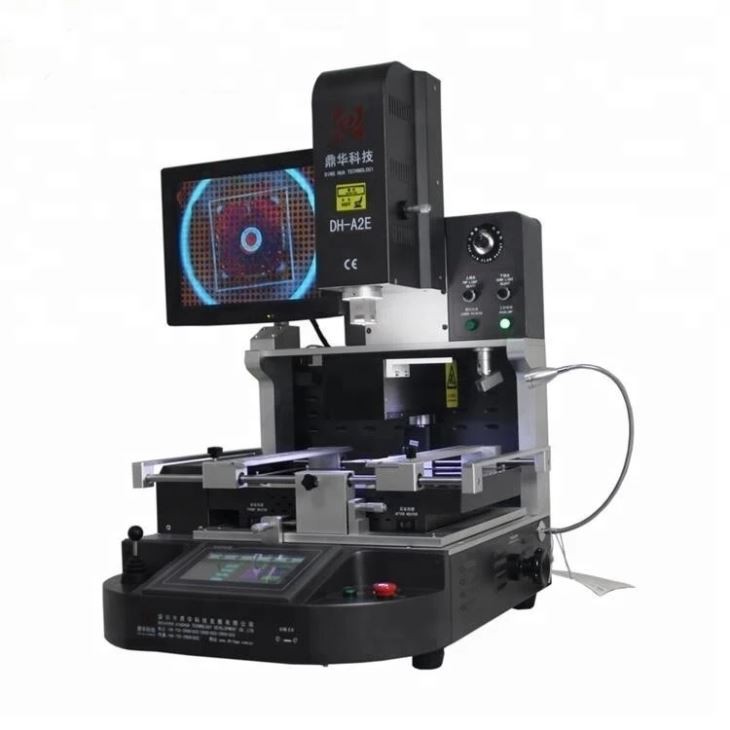

Laser Positioning BGA Welding Tools

Einkennandi:

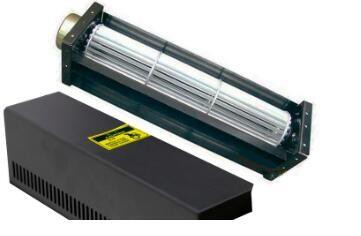

A2E 内部发热系统

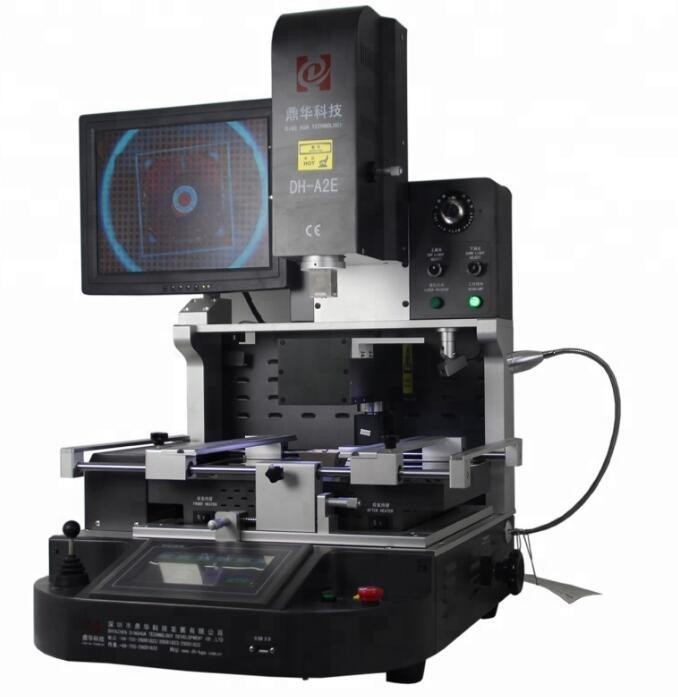

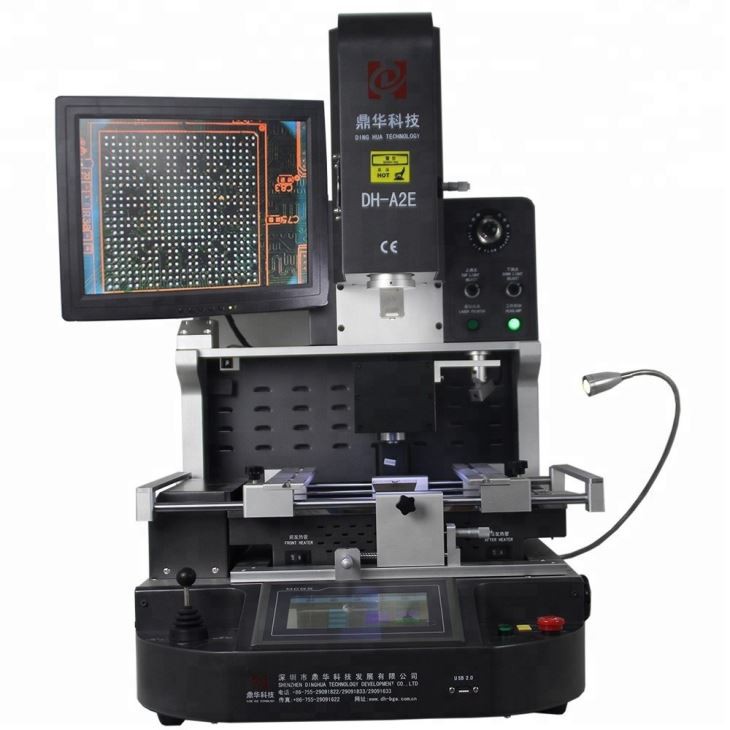

Laser staðsetning BGA suðuverkfæri DH-A2E

TheDH-A2Eer fullkomnasta BGA endurvinnslukerfið sem til er á markaðnum í dag. Það getur auðveldlega sett upp og fjarlægt BGA, QFN, µBGA/CSP, Flip Chip og aðrar SMDs. Hann er með 1200W topphitara með heitu lofti og 2700W IR botnforhitara og sparar þér þúsundir í aukakostnaði. Það notar einstakt innrautt hitakerfi til að stjórna og beita hita nákvæmlega og vernda aðliggjandi íhluti. Með því að nota hágæða, sérþróaðan IR hitaskynjara er ferlið algjörlega lokað hitastýrt, með snertilausum mæliaðferðum.
