Mobile IC Recalling Machine

           Mobile IC Recalling Machine fyrir iPhone, Huawei, Samsung, LG, ETC.

Víðtæk notkun nútíma farsíma hefur aukið þægindi og ánægju fyrir notendur. Hins vegar hefur það einnig hækkað barinn fyrir fagfólk í farsíma.

Til að þjóna þessum tækjum betur höfum við kynnt farsímaþunga kúluvélina í fyrsta skipti, sem gerir kleift að gera hágæða viðhaldsþjónustu. Þetta tæki einkennist af skilvirkni og hraða, sem gerir kleift að gera við skjótar og árangursríkar viðgerðir á farsímum.

Fyrir ýmis vörumerki farsíma, svo sem iPhone, Huawei, Samsung, LG osfrv., Býður IC Mobile Heavy Ball Machine upp á einstaka kosti. Það er samhæft við örgjörva af mismunandi umbúðategundum, styður endurteknar aðgerðir og hægt er að hreinsa það að fullu og þurrka, jafnvel við aðstæður þar sem flatt soðið stál er hætt við skemmdum, án þess að þurfa að taka í sundur. Vélin aðlagar sjálfkrafa hitastig og vinnutíma eftir þörfum. Þetta tryggir rekstraröryggi en bætir sölutekjur og ánægju viðskiptavina.

IC Mobile Heavy Ball Machine veitir einnig faglega þjónustu eftir sölu.

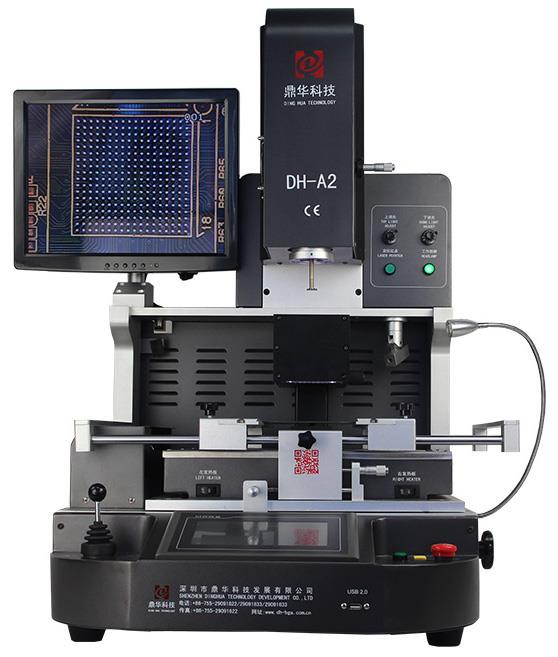

Demo myndband af DH-A2E Sjálfvirk viðgerðarstöð:



1.. Vörueiginleikar

• Desoldering, festing og lóða sjálfkrafa.

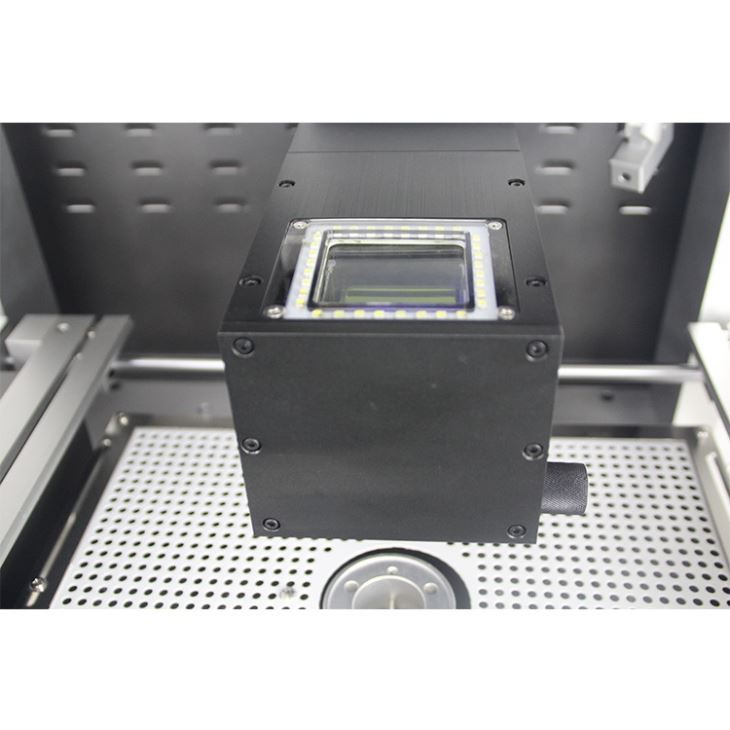

• CCD myndavél tryggðu nákvæma röðun hvers lóða samskeyti,

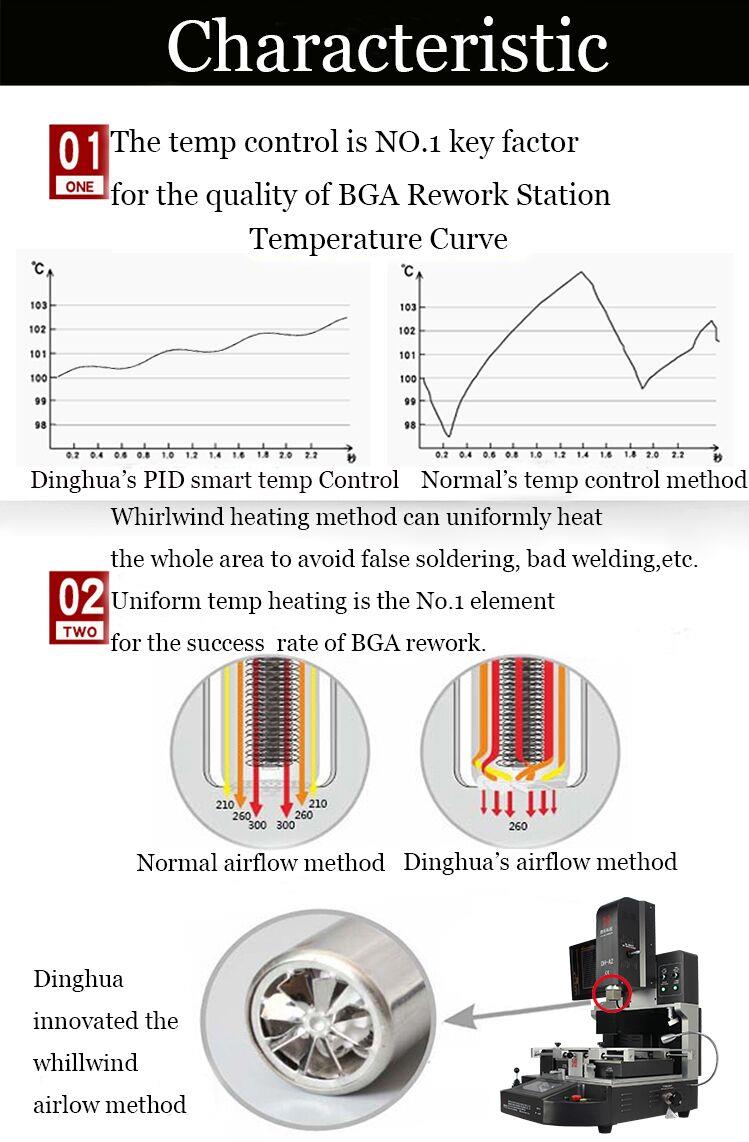

• Þrjú sjálfstæð upphitunarsvæði tryggja nákvæma hitastýringu.

• Hot Air Multi-Hole Round Center stuðningur er sérstaklega gagnlegur fyrir PCB í stórum stærð og BGA

Staðsett í miðju PCB. Forðastu kalda lóða og IC-Drop ástand.

• Hitastigssnið heita loft hitari getur náð allt að 300 gráðu, mikilvægt fyrir

Big Size móðurborð. Á meðan væri hægt að stilla efri hitarann ​​sem samstillt eða ind-

Ependent vinna.



DH-G620 er algerlega það sama og DH-A2, sjálfkrafa að eyða, taka upp, setja aftur og lóða fyrir flís, með sjónrænni röðun fyrir festingu, sama hvort þú hefur reynslu eða ekki, þá geturðu náð tökum á því á einni klukkustund.

2. SPECIFICATION

Máttur	5300W
Topp hitari	Heitt loft 1200W
Bollom hitari	Heitt loft 1200W, innrautt 2700W
Aflgjafa	AC220V ± 10% 50/60Hz
Mál	L530*W670*H790 mm
Posilioning	V-grófa PCB stuðningur og með ytri alhliða innréttingu
Hitastýring	K Type ThermocoUple. Lokað lykkjustýring. sjálfstæð upphitun
Temperalure nákvæmni	± 2 gráðu
PCB stærð	Max 450*490 mm, mín. 22*22 mm
Workbench fínstilling	± 15mm fram/aftur, ± 15mm RIGH/VIÐ
BGACHIP	80*80-1*1mm
Lágmarks flísarbil	0. 15mm
Temp skynjari	1 (Opional)
Nettóþyngd	70 kg

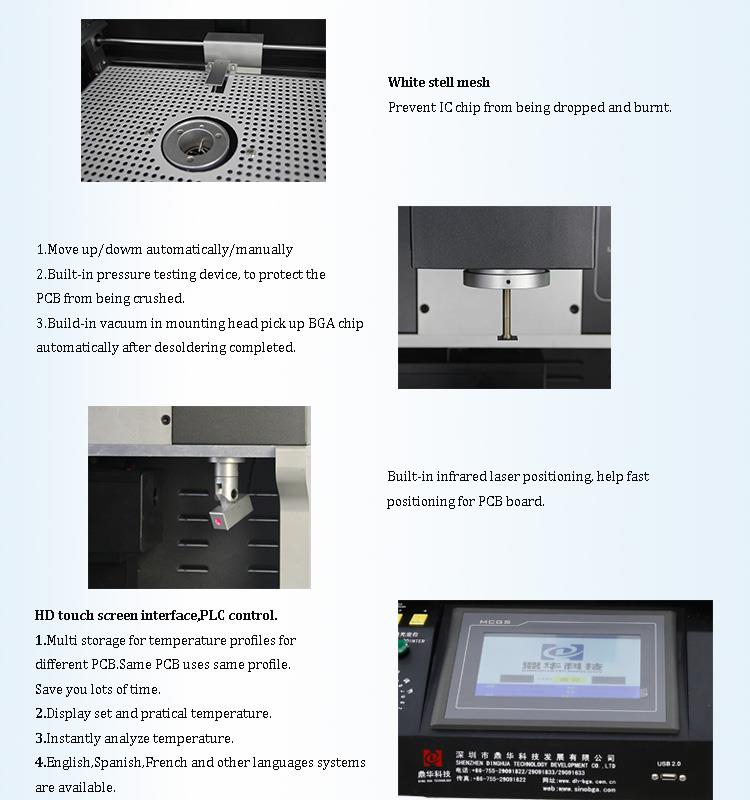

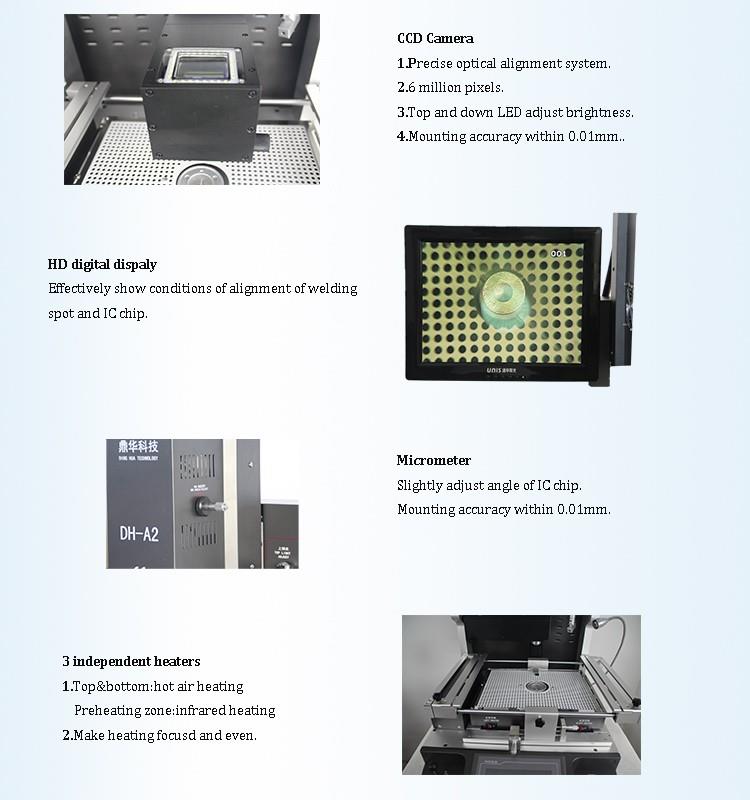

3. Tölvu af farsíma IC áreynsluvél

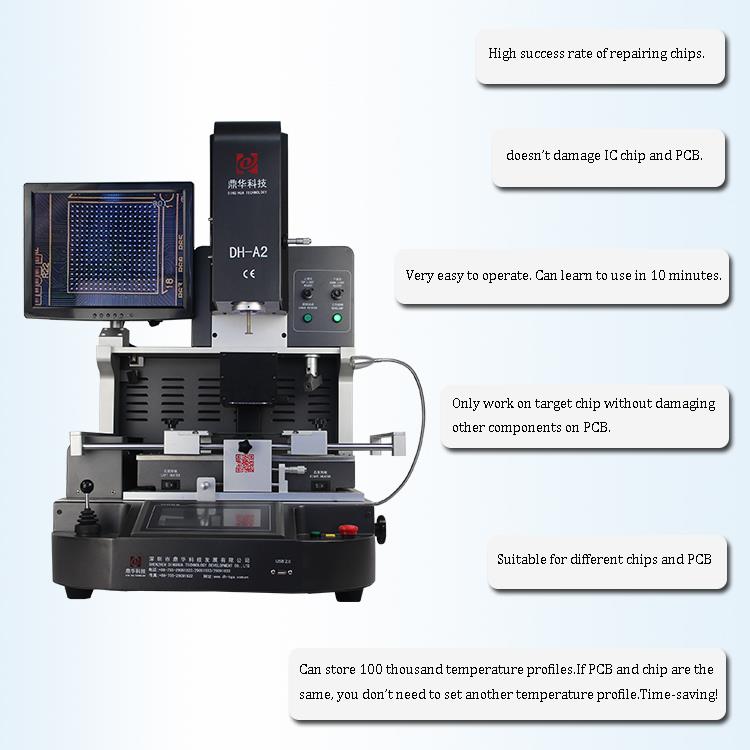

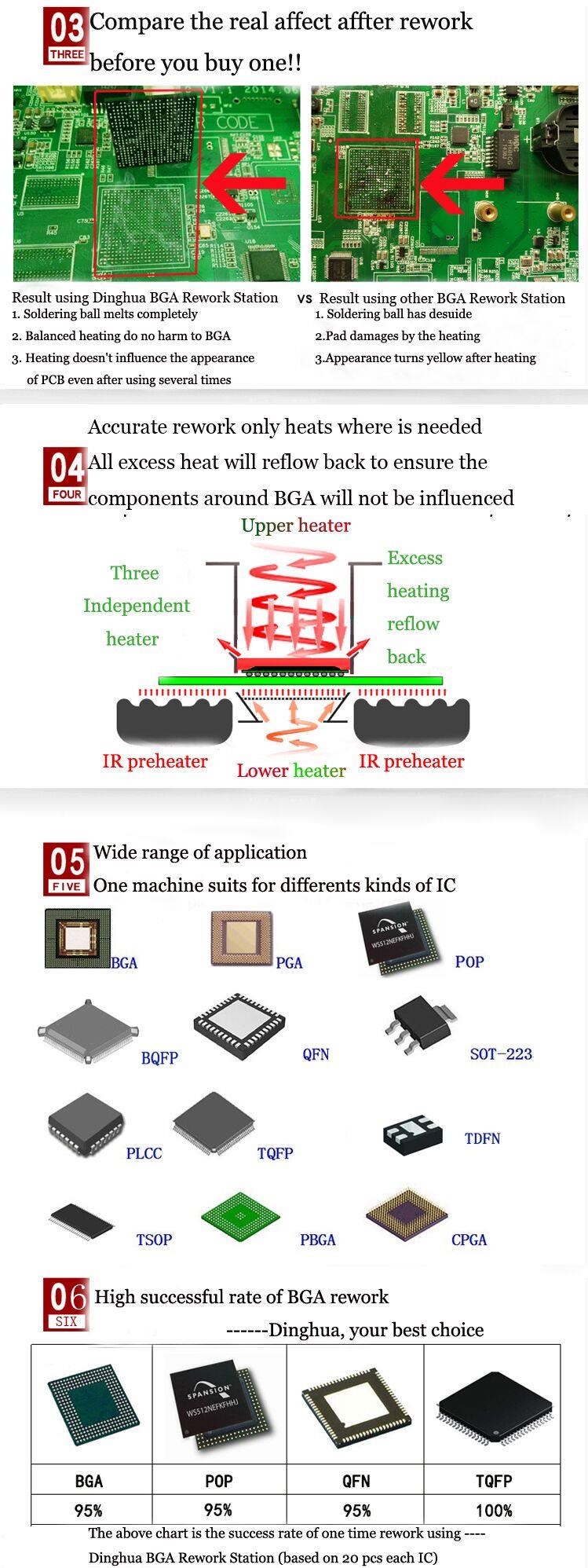

4. Af hverju veldu farsíma IC okkar áreynsluvél?



5. Vottun

Til að bjóða upp

Sá fyrsti til að fara framhjá UL, E-Mark, CCC, FCC, CE ROHS vottorðum. Á meðan, til að bæta og fullkomna

Gæðakerfið, Dinghua, hefur staðist ISO, GMP, FCCA, C-TPAT endurskoðunarvottun á staðnum.

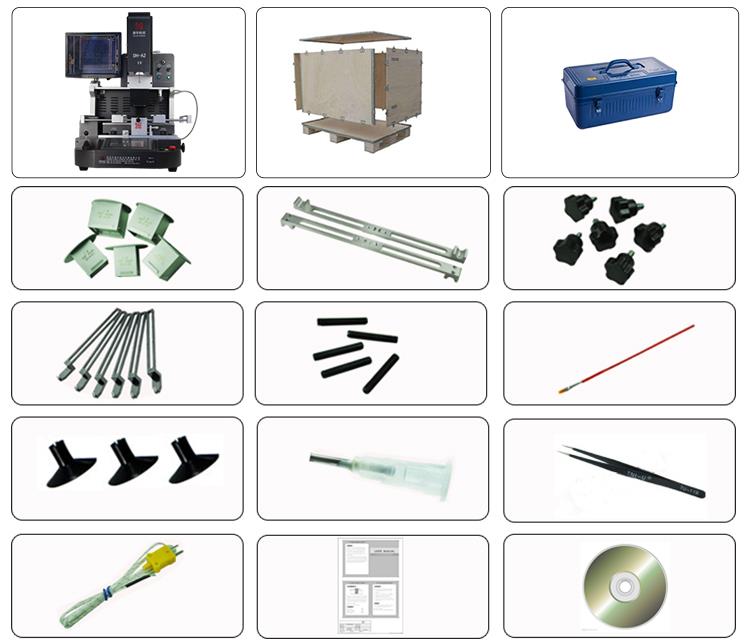

6. Pökkun og sending af farsíma IC reballing vél

7. Snið fyrir farsíma IC -áreynsluvél

 Email: john@dh-kc.com

Whatsapp/WeChat/Mob: +86 157 6811 4827

8. Tengd þekking

BGA viðhaldsaðgerðarhæfni

(1). BGA undirbúningur áður en hann er látinn.

Stilltu færibreytu stöðu Sunkko 852b á hitastig 280 gráðu ~ 310 gráðu; Desoldering Time: 15 sekúndur;

Loftflæði breytur: × × × (1 ~ 9 skrár geta verið forstilltar með notendakóða);

Að lokum er desolderinn stilltur á sjálfvirka stillingarástandið og Sunkko 202 BGA andstæðingur-truflanir tini

Viðgerðarstöð er notuð til að festa farsíma PCB borð með alhliða þjórfé og laga það á aðal-

Tenance pallur.

(2). Desoldering

Mundu eftir stefnu og staðsetningu flísarinnar í BGA Board viðgerðartækni.

Ef það er enginn prentaður staðsetningarrammi á PCB, merktu það með merki, sprautaðu litlu magni af flæði

Neðst á BGA og veldu viðeigandi BGA. Stærð BGA sérstaka suðustútsins er fest

á 852b.

Samræma handfangið lóðrétt við BGA, en hafðu í huga að stútinn verður að vera í um það bil 4 mm fjarlægð frá hlutanum-

ent. Ýttu á Start hnappinn á 852B handfanginu. Desolderinn mun sjálfkrafa vera með forstillta parame-

ters.

Eftir veginn er BGA hluti fjarlægður með sogpenna eftir 2 sekúndur, þannig að upprunalega

Hægt er að dreifa lóðmálmu jafnt á púða PCB og BGA, sem er hagstætt fyrir undir-

Jafn BGA lóðun. Ef það er afgangur af tini á PCB púðanum, notaðu and-truflanir lóða stöð til að takast á við

það jafnt. Ef það er verulega tengt geturðu beitt flæðinu aftur á PCB og byrjað síðan 852B á hitun

PCB aftur og gera að lokum tin pakkann snyrtilega og slétta. Tini á BGA er alveg fjarlægt

með lóðmálmi í gegnum antistatic lóðunarstöð. Gaum að andstæðingur-truflanir og ekki ofþjöppun

Ture, annars mun það skemma púðann eða jafnvel móðurborðið.

(3). Hreinsun á BGA og PCB.

Hreinsaðu PCB púðann með mikilli skolvatni, notaðu ultrasonic hreinsiefni (með andstæðingur-truflanir) til að fylla

Þvoðu vatn og hreinsaðu BGA fjarlægð.

(4). BGA flísarplöntur tin.

BGA flísblóðun verður að nota leysir-slegið stálplötu með einhliða horngerð. Þykkt

Nauðsynlegt er að stálblaðið sé 2mm þykkt og þarf að vera sléttur og snyrtilegur. Því lægra

bera skal hluta af hornholinu (snertingu við andlit BGA). Toppurinn (skrap í litla gatið) er

10μm ~ 15μm. (Ofangreind tvö stig má sjá með tífalt stækkunargleri), svo að prentpasta

getur auðveldlega fallið á BGA.

(5). Suðu af BGA franskum.

Notaðu lítið magn af þykkt flæði á BGA lóðmálmur og PCB púða (mikil hreinleiki er nauðsynlegur, bætið við virku rósíni

til greiningarhreins áfengis til að leysa upp) og sækja upprunalega merkið til að setja BGA. Á sama tíma og w-

Elding, BGA er hægt að tengja og staðsetja til að koma í veg fyrir að það verði blásið af heitu lofti, en umönnun ætti að vera

Tekið að setja ekki of mikið flæði, annars verður flísin á flótta vegna óhóflegra loftbólna sem myndast af

Rósín. PCB borðið er einnig sett í and-truflanir viðhaldsstöð og fest með alhliða þjórfé og sett

lárétt. Færibreytur greindur desolder eru forstilltar við hitastigið 260 gráðu C ~ 280 gráðu C, suðu

Tími: 20 sekúndur, loftstreymisbreyturnar eru óbreyttar. Sjálfvirka lóðahnappurinn er kveiktur þegar

BGA stút er í takt við flísina og skilur eftir 4mm. Þegar BGA lóðmálmurinn bráðnar og PCB púði myndar betra

tini ál lóðun og yfirborðsspenna lóðarkúlunnar veldur því að flísin er sjálfkrafa miðju jafnvel þó að

Það er upphaflega vikið frá aðalborðinu þannig að það er gert. Athugaðu að ekki er hægt að beita BGA meðan við-

lding ferli. Jafnvel ef vindþrýstingurinn er of hár mun skammhlaup eiga sér stað á milli lóðmálmu undir BGA.
