IC skiptivél

Sjálfvirk IC skiptivél með optísku jöfnunarkerfi

1.Umsókn IC skipti vél

Hentar fyrir mismunandi PCB.

Móðurborð tölvu, snjallsíma, fartölvu, MacBook rökfræði borð, stafræn myndavél, loftkæling, sjónvarp og

annar rafeindabúnaður frá lækningaiðnaði, samskiptaiðnaði, bílaiðnaði o.fl.

Hentar fyrir mismunandi tegundir af flögum: BGA, PGA, POP, BQFP, QFN, SOT223, PLCC, TQFP, TDFN, TSOP, PBGA, CPGA, LED flís.

2.Product Eiginleikar IC Replacement Machine

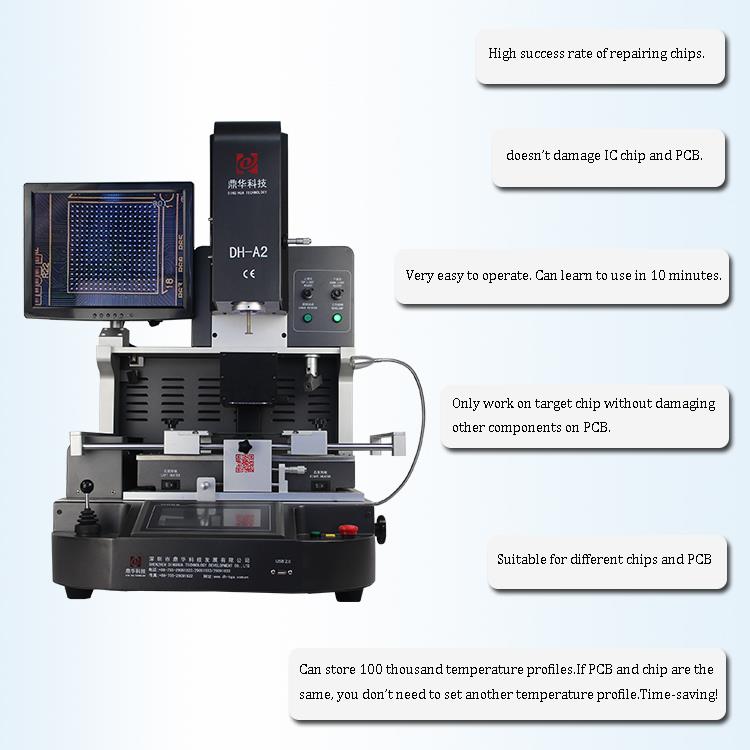

• Aflóðun, uppsetning og lóðun sjálfvirkt.

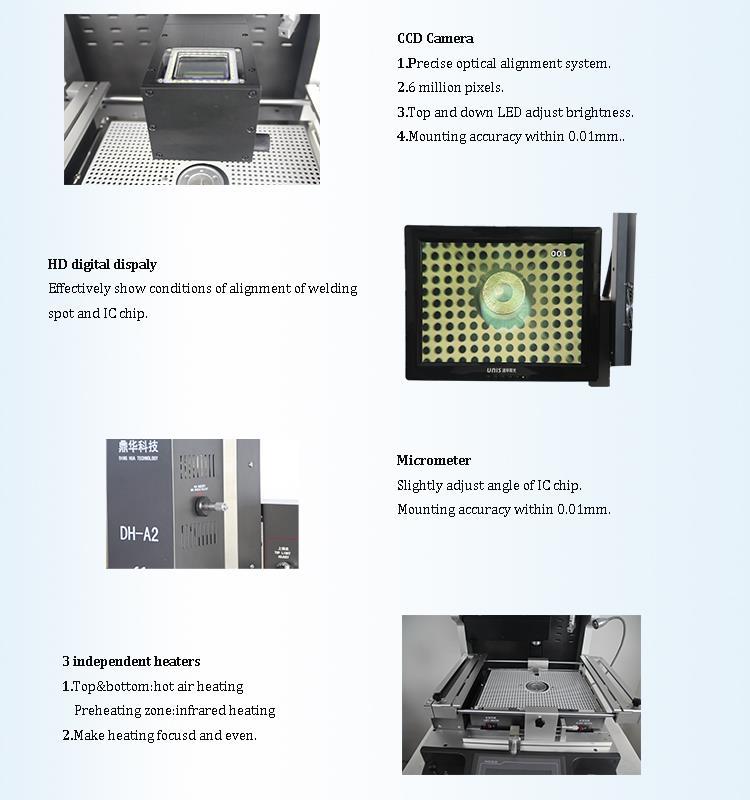

•CCD myndavél tryggir nákvæma röðun allra lóðaliða,

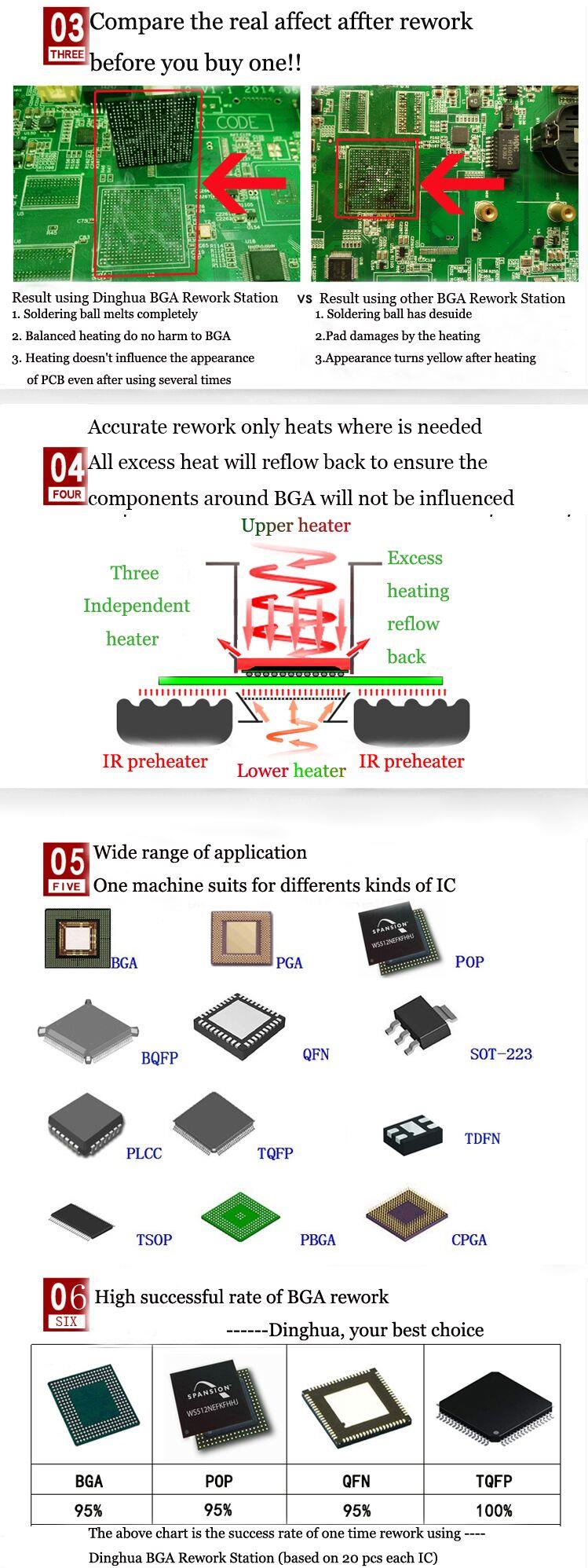

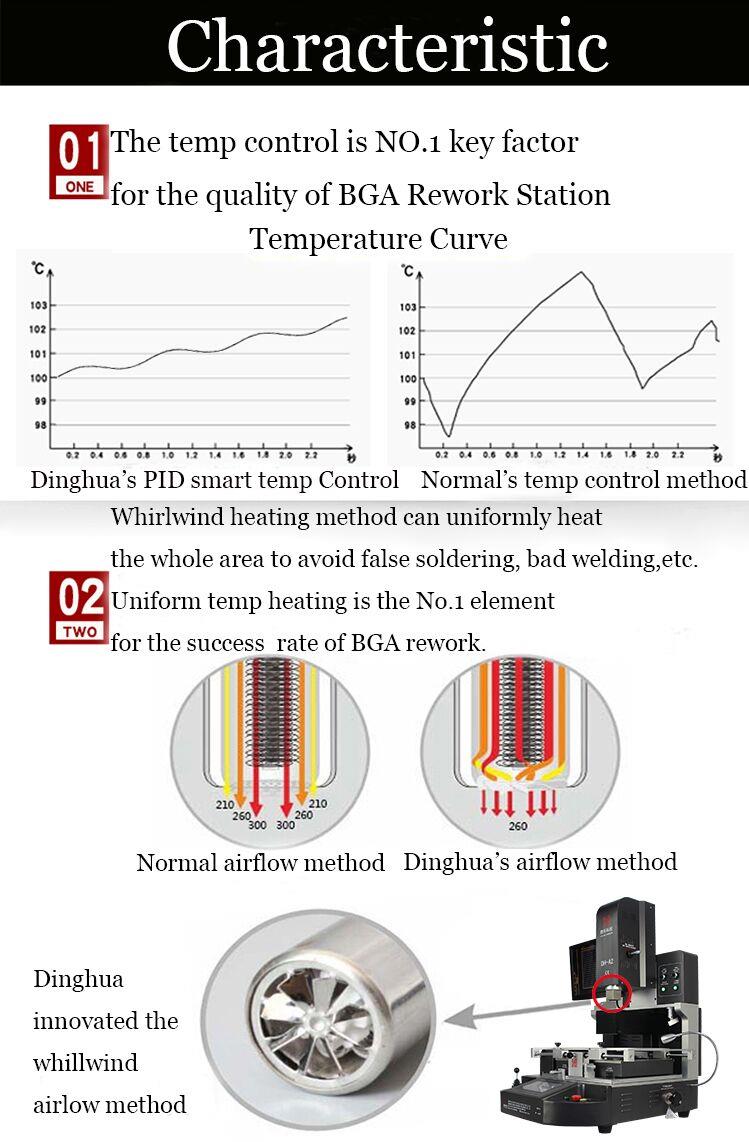

•Þrjú sjálfstæð upphitunarsvæði tryggja nákvæma hitastýringu.

•Mjög holu hringlaga miðjustuðningur fyrir heitt loft er sérstaklega gagnlegur fyrir stórar PCB og BGA staðsettar í miðju

PCB. Forðastu kalt lóðun og IC-fall.

• Hitastigið á botnhitaloftinu getur náð allt að 300 gráðum, mikilvægt fyrir stórt móðurborð.

Á meðan gæti efri hitarinn verið stilltur sem samstilltur eða sjálfstætt starf.

3.Specification af IC skipti vél

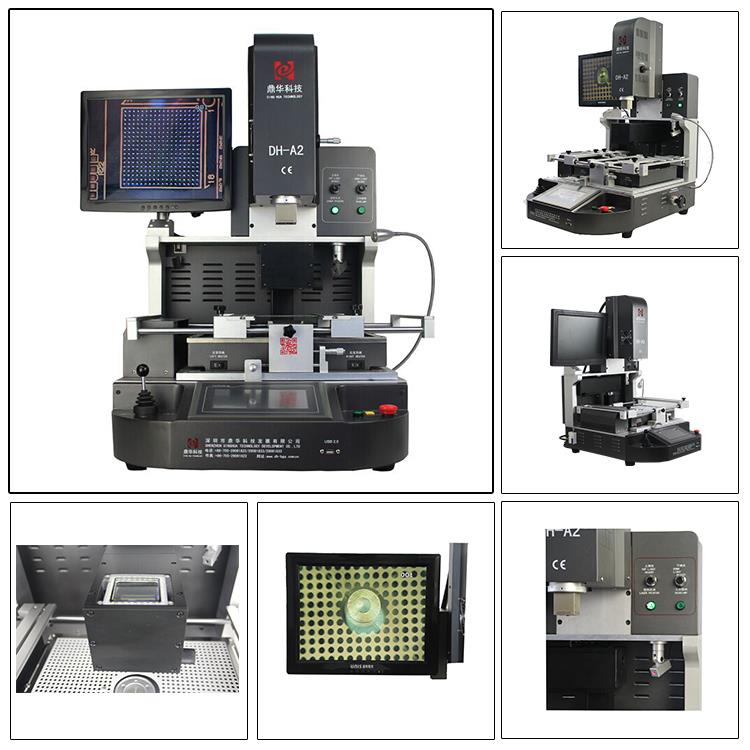

4. Upplýsingar um IC skipti vél

5.Af hverju að velja IC skiptivélina okkar?

6.Skírteini um IC skiptivél

Til að bjóða upp á gæðavöru var SHENZHEN DINGHUA TECHNOLOGY DEVELOPMENT CO., LTD fyrst til að standast

UL, E-MARK, CCC, FCC, CE ROHS vottorð. Á sama tíma, til að bæta og fullkomna gæðakerfið, hefur Dinghua

staðist ISO, GMP, FCCA, C-TPAT endurskoðunarvottun á staðnum.

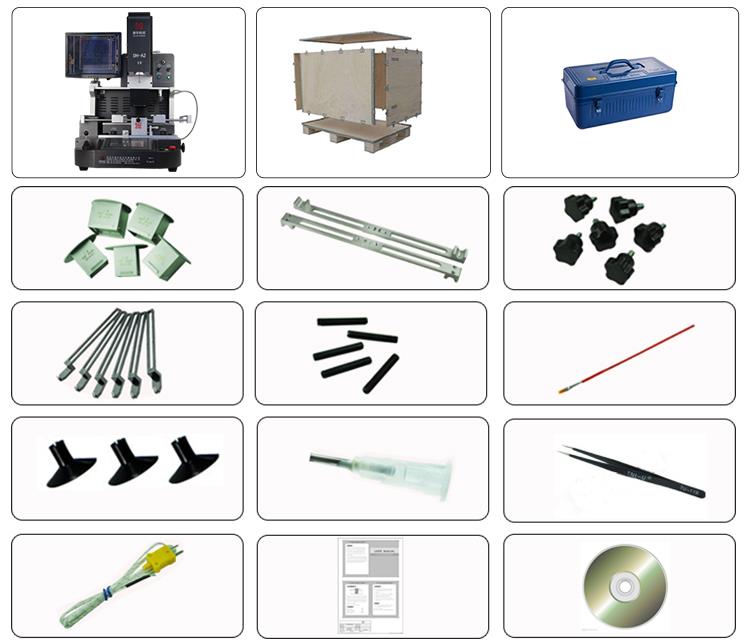

7.Packing & Sending áIC skiptivél

8.Contact fyrir IC Replacement Machine

 Email: john@dh-kc.com

WhatsApp/Wechat/Mob:+86 157 6811 4827

9. Tengd þekking

Undirbúðu viðhald

1. Gerðu bráðabirgðagreiningu á biluninni:

Að tala fyrir því að þora að gera það þýðir ekki að hvetja til miskunnarleysis. Eins og bilunarfyrirbærið er orsök bilunarinnar ekki sú sama. Ef þú lendir í því samabilunarfyrirbæri, það er augljóslega ekki skynsamlegt að taka lyfið í blindni og skipta um tækið í blindni. Ef þú hefur smá efasemdir meðan á viðhaldi stendur verður þú ákafurtil að skipta um tæki. Það getur einnig valdið mörgum nýjum bilunum, sem munu valda vandræðum eða auka erfiðleika við viðhaldsvinnu. Í alvarlegum tilvikum, dýrmætur hringrás borðer hægt að taka í sundur og eyða að fullu og ekki hægt að endurheimta það.

Svo hver er rétta leiðin? Gæta skal þess að mæla vandlega viðeigandi íhluti. Til dæmis, ef tæki reynist óeðlilegt í virkni, er það ekki nauðsynlegtað fullyrða strax að tækið sé bilað. Þess í stað er nauðsynlegt að athuga frekar hin ýmsu tæki og ummerki í kringum það. Aðeins með ítarlegri rannsókn geturvið sjáum fyrirbærið og uppgötvum kjarnann.

Almennu skrefin í bilanagreiningarvinnunni eru sem hér segir:

(1), bilunarfyrirbæri hringrásarborðsins (fyrirspurn til viðgerðarfólks).

(2) Bráðabirgðagreining á mögulegum stöðum bilunardreifingar í samræmi við bilunarfyrirbærið.

(3), í samræmi við hagnýtur svæðisskiptingu hringrásarborðsins til að gera einfalt bilunarflæðirit.

(4), skref fyrir skref í samræmi við bilanaflæðiritið, sem er mjög gagnlegt fyrir uppsöfnun dómreynslu.

Að auki, eftir að bilunin hefur verið lagfærð, verður að skrá allar viðhaldsaðferðir og viðeigandi viðhaldsefni skal flokkað og flokkað til að leiðbeina framtíðarviðhaldi.



2. Undirbúðu nauðsynleg tæki og upplýsingar:

(1) Undirbúðu nauðsynleg mælitæki, svo sem viðhaldsprófara, margmæli (stafrænan/bendil), skammhlaupsmælir, forritara, EPROM strokleður, merkjarafall,tíðnimælir, geymslusveiflusjá, rökgreiningartæki o.s.frv. Undirbúið nauðsynleg viðgerðarverkfæri, svo sem pincet, IC útdráttartæki, vírklippur, skátöng, varnarstöðuhanska, ryk-þvo eyrnaboltar og burstar, skrúfjárn sem ekki eru framkallandi, rafstöðueiginleikapennar, rafmagns lóðajárn, lóðabúnaður, heitt loftbyssa, blástursstöð með stöðugum hita,o.s.frv.

(2) Undirbúið algenga íhluti, svo sem TTL röð, COMS röð, algengar minnisraðir, algengar LSI röð, algengar tengitæki röð, algengar hliðstæða rofa röð,o.s.frv. Undirbúa einnig nokkrar röð af viðnámum (viðnám), þétta, inductors, smári, og svo framvegis.

Auðvitað er erfitt fyrir hvern sem er að búa sig undir það. Jafnvel þótt það sé alveg undirbúið eins og lýst er hér að ofan, þá verður það ekki nákvæmlega það sama. Hér er bara venjubundin upptalning.

Margt er aðeins gagnlegt við ákveðnar aðstæður. Til dæmis stafar skammhlaup milli aflgjafa og jarðtengingar flókins hringrásarborðs af ákveðnu tæki, enaflgjafa og jörð allra tækja eru skammhlaup meðan á prófun stendur. Það er mjög erfitt að athuga. Það er mjög einfalt að vera með skammhlaupstæki á þessum tíma.

(3) Fyrir skoðun ætti viðgerðarstarfsfólk að skilja skemmdir á gölluðu hringrásarborðinu og greiningarskýrslu um búnaðinn. Þetta er mjög mikilvægt fyrir réttog ákvarða í raun bilunina.

Ef aðstæður leyfa ætti viðhaldsstarfsfólkið að fara á staðinn til að skoða bilunarfyrirbærið í raun og veru og ákvarða hvort viðgerðarhringrásarborðið sé örugglega bilað. Það er aðsegðu hvort hringrásarborðið sé rétt tengt, klóið sé öruggt, hvort stillingunni sé breytt, hvort skrefin við notkun tækisins séu réttar, o.s.frv., eru mörg góð borðoft ranglega metið sem galla vegna skorts á reynslu rekstraraðila.

(4) Fyrir viðhald er best að vita rökfræðistigið og rökfræðilega bylgjuform hvers prófunarpunkts gallaða hringrásarborðsins við venjulegar aðstæður. Að minnsta kosti skilja aðgerðir ognotkun hvers aðaltækis og útbúa færibreytuhandbækur viðkomandi tækja. Tilbúið og greint hvenær sem er.

(5) Áður en aflgjafinn er prófaður er nauðsynlegt að komast að gerð aflgjafa, jákvæða og neikvæða pólun, viðkvæma íhluti og skammhlaup, hluta sem vantar osfrv.hringrás borð. Vertu varkár við fyrstu virkjunarprófun til að forðast að bæta við röngum aflgjafa. Slæmt borð.

3. Sama borð hefur mikið gildi fyrir bilanaviðgerð:

Best er fyrir viðhaldsfólk að óska ​​eftir viðgerðareiningu eða viðgerðarmanni að útvega gott borð sem er eins og gallaða borðið eða slæmt borð sem er eins og gallaða borðið.

Í viðhaldi íhluta í dag hafa mörg prófunartæki tiltölulega góða samanburðaraðgerðir fyrir góð og slæm borðtæki. Gildi góðrar stjórnar til að ná árangriviðgerðir eru stundum mun meiri en hringrásarmyndin, sem getur bætt hraða viðgerðar og viðgerðarhraða til muna.

Slæmt hringrásarborð sem er eins og gallaða hringrásarborðið hefur einnig mikið viðmiðunargildi fyrir viðhald. Vegna þess að bilunarpunktar tveggja slæmu borðanna eru ekki endilega þeir sömu,

jafnvel þótt bilunarpunktarnir séu þeir sömu, þá er skaðastigið ekki það sama. Þess vegna er oft auðveldara og auðveldara að gera við mörg eins slæm bretti á sama tíma en að gera viðlélegt borð.
