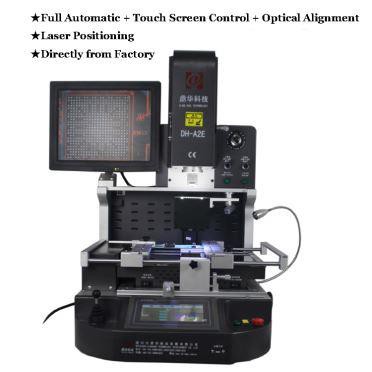

Sjálfvirk IC flutningur vél
Auðvelt er að stjórna sjálfvirkri IC-flutningsvél með heitu lofti BGA endurvinnslustöð með mikilli árangursríkri viðgerðarhraða. Það hefur 3 sjálfstætt hitakerfi og sjónstillingarkerfi. Það er pakkað í sterkt og stöðugt tréhylki, sem hentar fyrir langan millilandaflutning.
Lýsing
Sjálfvirk IC flutningur vél
1.Application ofAutomatic IC Removal Machine
Móðurborð tölvu, snjallsíma, fartölvu, MacBook rökfræðiborðs, stafræn myndavél, loft hárnæring, sjónvarp og annar rafeindabúnaður frá læknaiðnaði, samskiptaiðnaði, bifreiðaiðnaði o.s.frv.

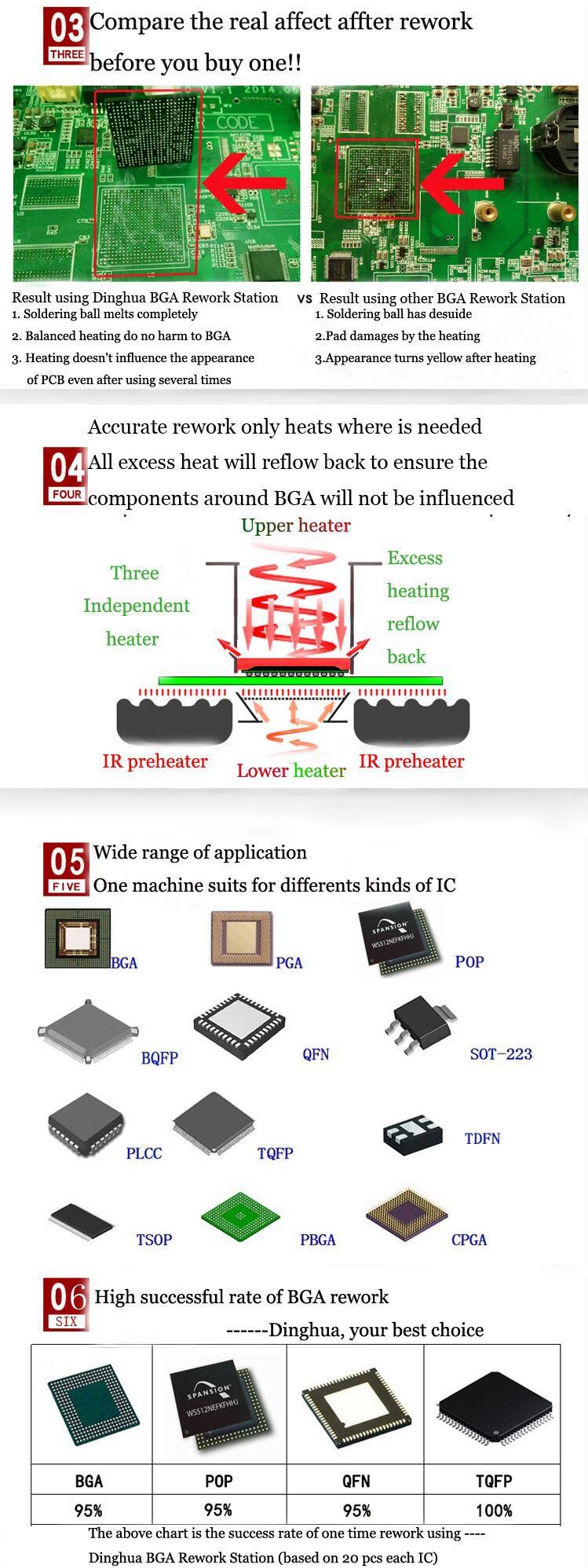

Hentar fyrir flís af mismunandi gerð: BGA, PGA, POP, BQFP, QFN, SOT223, PLCC, TQFP, TDFN, TSOP, PBGA, CPGA, LED flís.
2.Product Features ofAutomatic IC Removal Machine
• Mjög duglegur, 400 W blendingur upphitunarhaus með langri endingu
• Valfrjálst með 800 W IR-botnhitun
• Mjög stutt lóðunartími framkvæmanlegur
• Virkjun með öryggisfætisrofa
• Notkunarljósdíóða á kerfinu
• Innsæi án hugbúnaðar
3.SértækniAutomatic IC Removal Machine

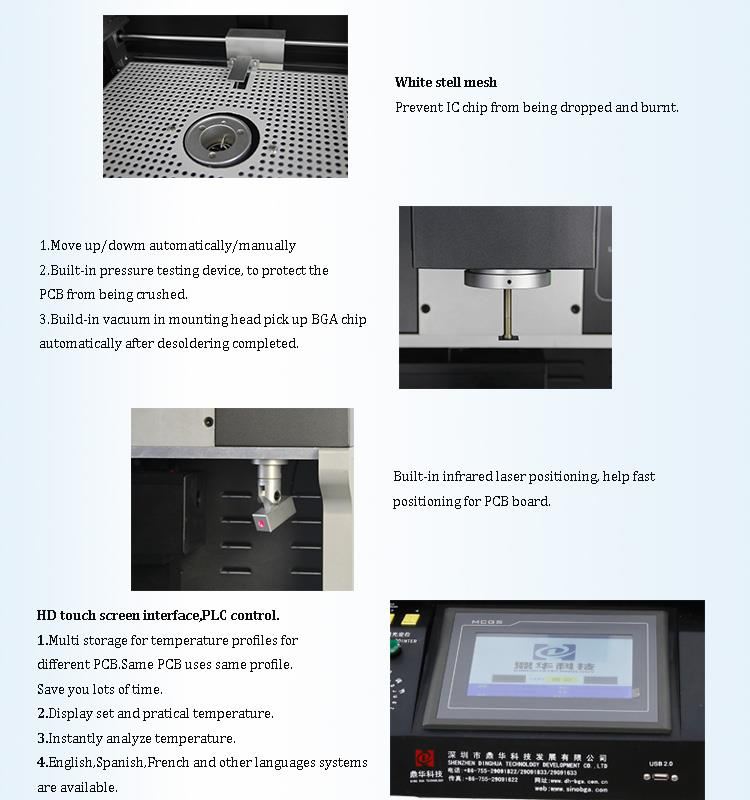

4.Details ofAutomatic IC Removal Machine

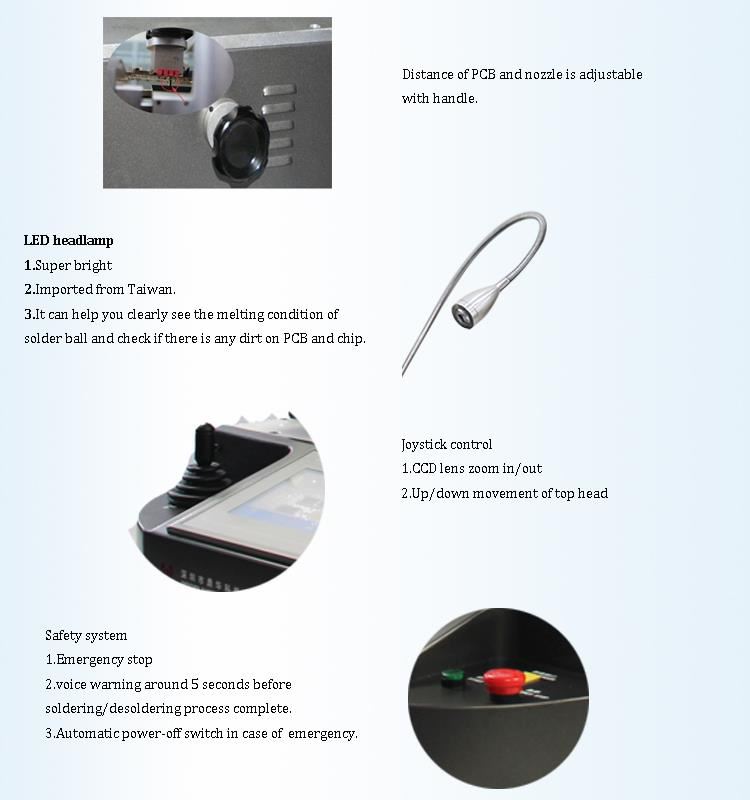

1.CCD myndavél (nákvæmt ljósleiðarakerfi); 2.HD stafræna skjá; 3. Míkrómetra (stilla horn flísar); 4,3 óháðir hitari (heitt loft&magn; innrautt)； 5. Laser staðsetningu； 6. HD snertiskjárviðmót， PLC stjórn; 7.Led framljós; 8. Stýripinna með stýripinni.

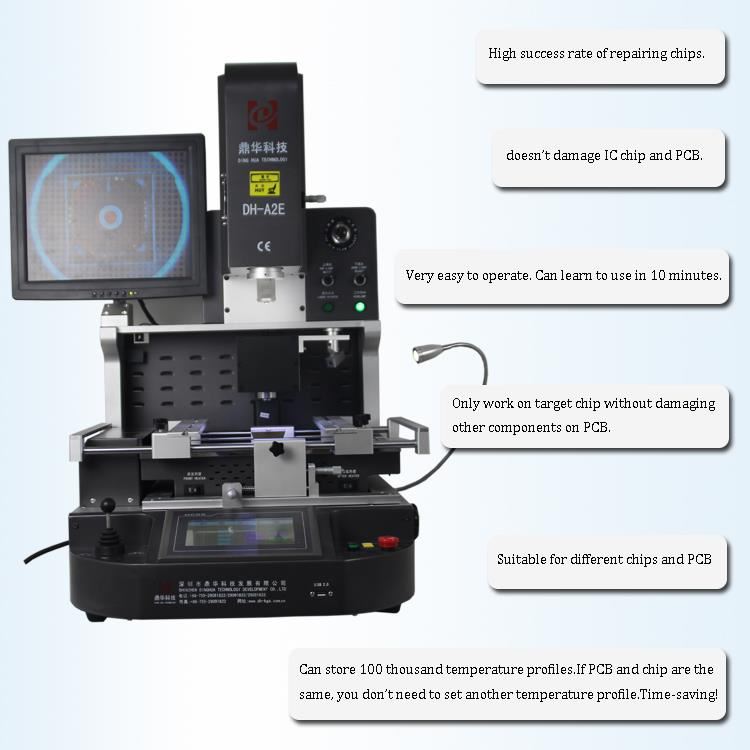

5. Hvers vegna að velja ICA flutningavélina okkar?
6.VottorðAutomatic IC Flutningsvél
7. Tengiliðir:
Netfang: john@dh-kc.com
WhatsApp / Wechat: +86 157 6811 4827
8.Tengd þekking
QFP flís viðgerðaraðferð
(1) Athugaðu fyrst hvort það eru einhverjir íhlutir í kringum tækið sem hafa áhrif á virkni ferningstoppsins. Þessir íhlutir ættu að taka í sundur fyrst og síðan laga aftur og síðan laga aftur.
(2) Settu fínan bursta og flæði á öll lóðmálmsleiðirnar í kringum tækið.
(3) Veldu veldi lóðajárnsodda (35W fyrir lítil tæki og 50W fyrir stór tæki) til að bæta við viðeigandi magni lóðmálms við endahlið fernings lóðajárnsins og festu það við lóða samskeyti þar fjarlægja þarf tæki prjónanna. Ferningur toppurinn ætti að vera flatur og verður að lóða öll lóðliða á öllum fjórum endum tækisins.
(4) Eftir að lóðaliðurinn hefur verið alveg bráðinn (nokkrar sekúndur) er tækið klemmt með pincettunni og skilur strax púðann og lóðajárnsoddinn.
(5) Hreinsið og jafnaðu lóðmálið sem er eftir á puttunum og tækjaleiðunum með lóðajárni.
(6) Haltu tækinu með pincettu, samsettu pólun og stefnu, samsettu pinnana að púðunum og settu þá á samsvarandi púða. Haltu niðri með pincettunni eftir að hafa komið þér saman og hreyfðu þig ekki.
(7) Notaðu flatan spaðadýfu til að lóða tækið á ská 1-2 tappa til að laga staðsetningu tækisins. Eftir að þú hefur staðfest nákvæmni skaltu setja fínan bursta á lóðmálminn á öllum pinnunum og puttunum í kringum tækið. Dragðu hægt og jafnt niður á fyrsta pinnanum við gatnamót pinna tásins og púðans og bættu við smá +0,5-0,8mm lóðmálni. Á þennan hátt eru allir fjórir hliðarpinnar tækisins lóðaðir.
(8) Þegar lóðun PLCC búnaðarins ætti lóðajárnsspegillinn og tækið að vera undir 45 ° horni og lóðaðir á gatnamótum J-leiða bogna yfirborðsins og púðans.
