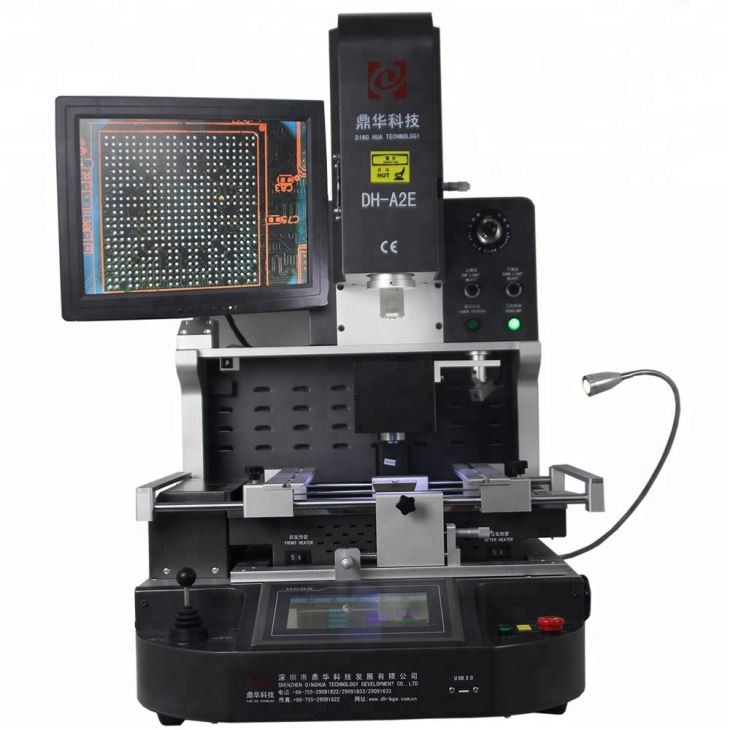

Farsímaviðgerðir BGA lóðaborðsbúnaður
1.innrautt hitakerfi2.þrír sjálfstæðir hitarar3.efri hitari & stútur 2 í 1 hönnun4.heitt loftstútur
Lýsing
Farsímaviðgerðir BGA lóðaborðsbúnaður
Aðgerðasýning:
Cellphone Repair BGA lóðaborðsbúnaður" vísar til sérhæfðra verkfæra og vinnustöðva sem notuð eru til að lóða og endurvinna BGA (Ball Grid Array) íhluti í farsímaviðgerðum. BGA er tegund af yfirborðsfestum umbúðum sem notuð eru fyrir samþættar rafrásir (ICs), sem venjulega er að finna í farsímum. .
Aflóða BGA kúlu og tini
Tæknilýsing:
| 1 | Algjör kraftur | 5200w |
| 2 | 3 sjálfstæðir ofnar | Topp heitt loft 1200w, neðra heitt loft 1200w, botn innrauð forhitun 2700w |
| 3 | Spenna | AC220V±10% 50/60Hz |
| 4 | Rafmagnshlutar | 7 tommu snertiskjár + skynsamleg hitastýringareining með mikilli nákvæmni + skrefmótor drif + PLC + LCD skjá + háupplausn sjón CCD kerfi + leysir staðsetning |
| 5 | Hitastýring | K-Sensor lokað lykkja + PID sjálfvirk hitauppbót + hitaeining, hitastigsnákvæmni innan ±2 gráður. |
| 6 | PCB staðsetning | V-gróp + alhliða festing + færanleg PCB hilla |
| 7 | Viðeigandi PCB stærð | Hámark 370x410mm Min 22x22mm |
| 8 | Gildandi BGA stærð | 2x2mm ~ 80x80mm |
| 9 | Mál | 600x700x850mm (L*B*H) |
| 10 | Nettóþyngd | 70 kg |
Umsóknir:
Einkennandi:
Farsímaviðgerðir BGA lóðaborðsbúnaðurer hannað til að vinna með mismunandi stærðum BGA, QFP og öðrum. Það hefur háþróað sjónkerfi "SPLIT VISION" og nákvæmt staðsetningarkerfi lóðakerfi sem þú getur auðveldlega og örugglega skipt út fyrir hvert kerfi. Innbyggði LCD skjárinn gerir kleift að stilla nákvæma staðsetningu lóðmálmsins á borðinu.
Pökkunarlisti:
Efni: Sterkt viðarhylki+tréstangir+heldar perlubómull með filmu
1 stk burstapenni
1 stk leiðbeiningarhandbók
1 stk CD myndband
3 stk toppstútar
2 stk botnstútar
6 stk alhliða innréttingar
6 stk festar skrúfur
4 stk stuðningsskrúfa
Sogsstærð: Þvermál í 2,4,8,10,11 mm
Innri sexhyrningslykill: M2/3/4
Mál: 81*76*85cm
Heildarþyngd: 115 kg
Tæknilýsing:
|
Heildarkraftur |
5200W |
|
Topp hitari |
1200W |
|
Botnhitari |
2. 1200W, 3. IR hitari 2700W |
|
Spenna |
AC220V/110V±10％ 50Hz |
|
Fóðurkerfi |
Sjálfvirkt fóðrunarkerfi fyrir flís |
|
Rekstrarhamur |
Tvær stillingar: handvirk og sjálfvirk, frjáls val! HD snertiskjár, greindur mann-vél, stafræn kerfisstilling. |
|
Geymsla hitastigssniðs |
50,000 hópar (ótakmarkaður fjöldi hópa) |
|

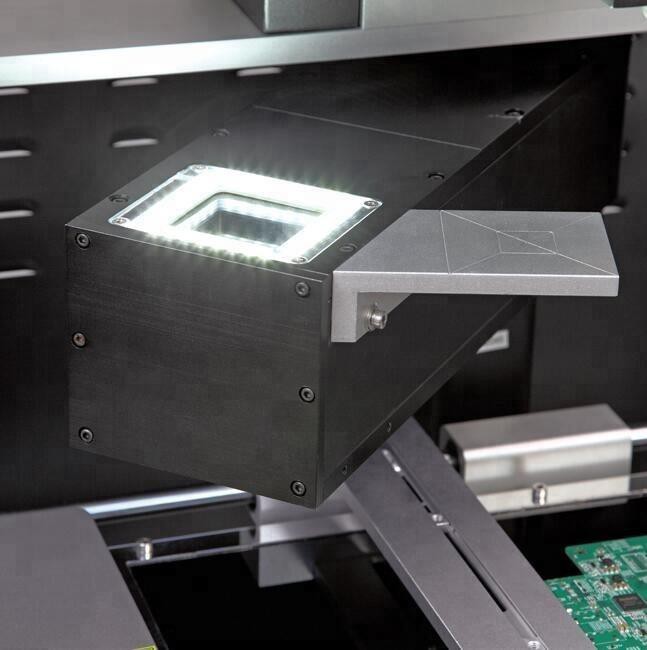

Optísk CCD myndavélarlinsa |
Sjálfvirk teygja út og brjóta saman til að velja og setja BGA flís |
|
Stækkun myndavélar |
1,8 milljón pixlar |
|
Fínstilling á vinnubekk: |
±15mm fram/aftur, ±15mm hægri/vinstri |
|
Staðsetningarnákvæmni: |
±0.015 mm |
|
Bga staðsetning |
Laser staðsetning, hröð og nákvæm staðsetning PCB og BGA |
|
PCB staða |
Snjöll staðsetning, PCB er hægt að stilla í X, Y átt með "5 punkta stuðningi" + V-groov PCB krappi + alhliða innréttingar. |
|
Lýsing |
Taiwan LED vinnuljós, stillanlegt hvaða horn sem er |
|
Hitastýring |
K skynjari, loka lykkja, PLC stjórn |
|
Hitastig nákvæmni |
±2 gráður |
|
PCB stærð |
Hámark 450×400 mm Minn 22×22 mm |
|
BGA flís |
1x1 - 80x80 mm |
|
Lágmarks flísabil |
0.015 mm |
|
Ytri hitaskynjari |
1 stk |
|
Mál |
L740×B630×H710 mm |
|
Nettóþyngd |
70 kg |
