SMD endurvinnslustöð með myndavél
1. Optical Alignment System
2. Laser Centering Vísir
3. Innrauð forhitun
4. Tvær heitloftshitunartæki
Lýsing

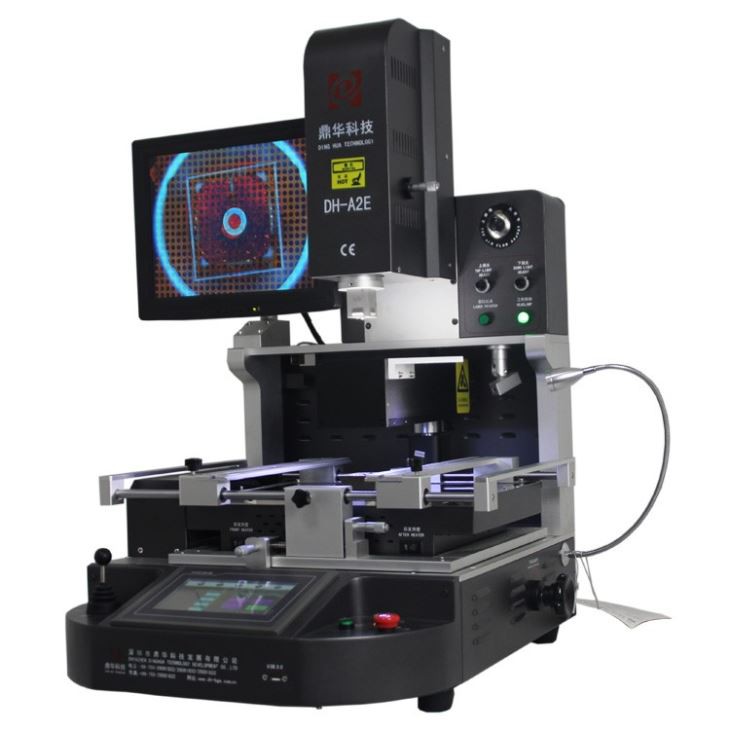

SMD endurvinnslustöð með myndavél DH-A2E
SMD Rework Station með myndavél (Surface Mounted Device Rework Station) er sérhæft tæki
notað í rafeindaviðgerðum og -framleiðslu til að fjarlægja og skipta um íhluti á prentplötum (PCB).
Það er búnaður sem hitar upp íhluti sem á að skipta út með því að nota heitt loft, en hefur einnig innbyggt
myndavél til að tryggja betri sýnileika.
Aflóðaflísastig
Tæknilýsing:
| 1 | Algjör kraftur | 5200w |
| 2 | 3 sjálfstæðir ofnar | Topp heitt loft 1200w, neðra heitt loft 1200w, botn innrauð forhitun 2700w |
| 3 | Spenna | AC220V±10% 50/60Hz |
| 4 | Rafmagnshlutar | 7'' snertiskjár + skynsamleg hitastýringareining með mikilli nákvæmni + skrefmótor drif + PLC + LCD skjár + háupplausn sjón CCD kerfi + leysir staðsetning |
| 5 | Hitastýring | K-Sensor lokað lykkja + PID sjálfvirk hitauppbót + hitaeining, hitastigsnákvæmni innan ±2 gráður. |
| 6 | PCB staðsetning | V-gróf + alhliða festing + færanleg PCB hilla |
| 7 | Viðeigandi PCB stærð | Hámark 370x410mm Min 22x22mm |
| 8 | Gildandi BGA stærð | 1*1mm ~ 80x80mm |
| 9 | Mál | 600x700x850 mm (L*B*H) |
| 10 | Nettóþyngd | 70 kg |
Umsóknir:
Einkennandi:
SMD endurvinnslustöð með myndavél DH-A2E
DH-A2E SMD endurvinnslustöð með myndavél er með tvo heita lofthitara, einn að ofan og einn botn, til að
stjórnanleg aflóðun og endurlóðun sem gefur traustan árangur án þess að skipta jafnvel þeim minnstu
íhlutir.
Til forhitunar er neðsti hitaloftshitarinn umkringdur 2700W „Rapid IR“ neðansjávar. Þessi IR
Forhitari hækkar varlega hitastig tölvunnar eða LED undirlagsins til að koma í veg fyrir skekkju og draga úr streitu
á íhlutum og lóðasamskeytum sem liggja að endurvinnslusvæðinu. Innrauðu hitara eru að fullu lokaðir inn
glerhlíft hólf sem dreifir hita fljótt og kemur í veg fyrir að rusl falli í veður og vind,
tryggja öryggi rekstraraðila, minna viðhald og auðvelda þrif.
Pökkunarlisti :
Efni: Sterkt viðarhulstur+tréstangir+þétt perlubómull með filmu
1 stk SMD endurvinnslustöð með myndavél
1 stk burstapenni
1 stk leiðbeiningarhandbók
1 stk CD myndband
3 stk toppstútar
2 stk botnstútar
4 stk alhliða innréttingar
4 stk festar skrúfur
5 stk stuðningsskrúfa
Sogsstærð: Þvermál í 2,4,8,10,11 mm
Innri sexhyrningslykill: M2/3/4
Mál: 81*76*85cm
Heildarþyngd: 115 kg
Sveigjanleg afhending
•TNT
•DHL
•FedEx
•UPS
•EMS
•MEÐ SJÓ
Myndband af BGA endurvinnslustöðinni:
