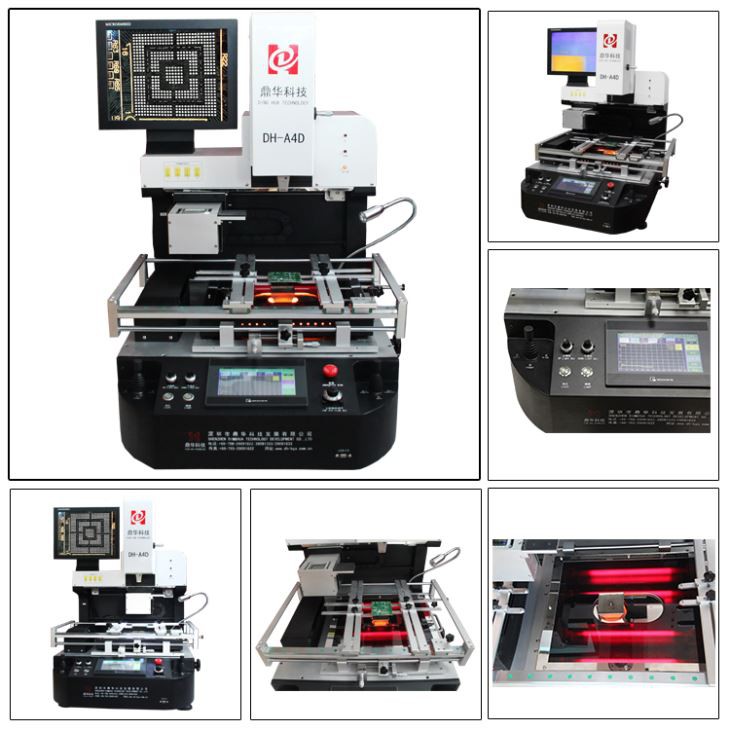

Reballing Station Ir Rework Station Reflow Station

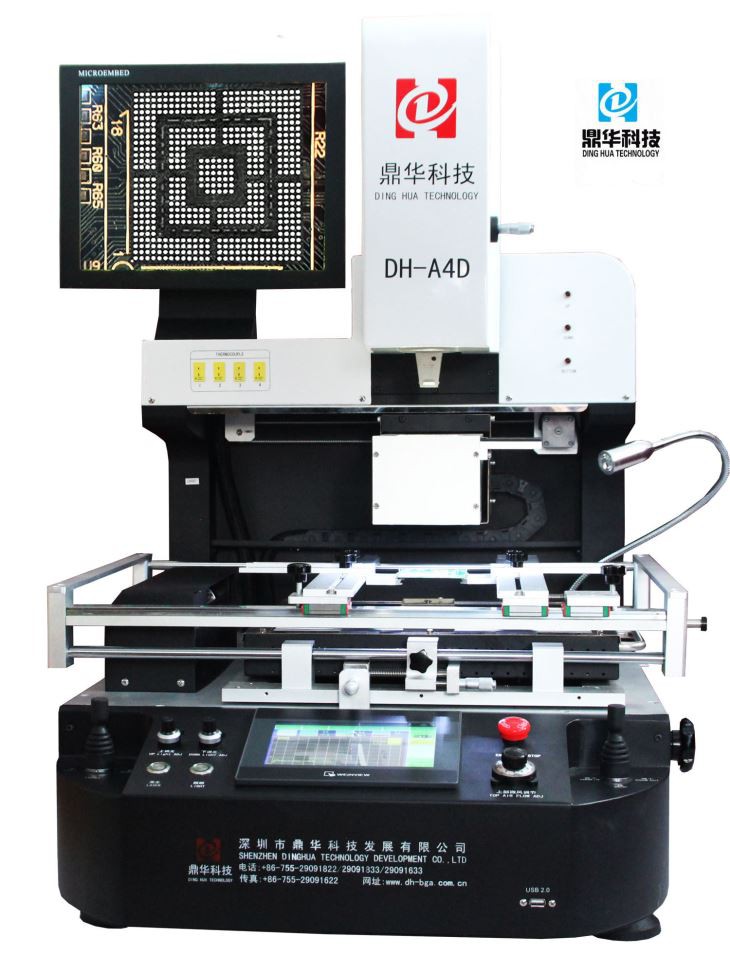

DH-A4D hátækni enda með sérstakri gæða samsetningu greindri sjónleiðréttingu BGA endurvinnslustöð

Forskrift



Heildarkraftur	6800W
Topp hitari	1200W
Botnhitari	2. 1200W, 3. þýskur IR innrauði hitari 4200W
Spenna	AC220V/110V ±10％ 50Hz/60Hz
Rekstrarhamur	Aðgerð með tvöföldum stýripinni. Alveg sjálfvirk staðsetning, lóðun, kæling, samþætting.

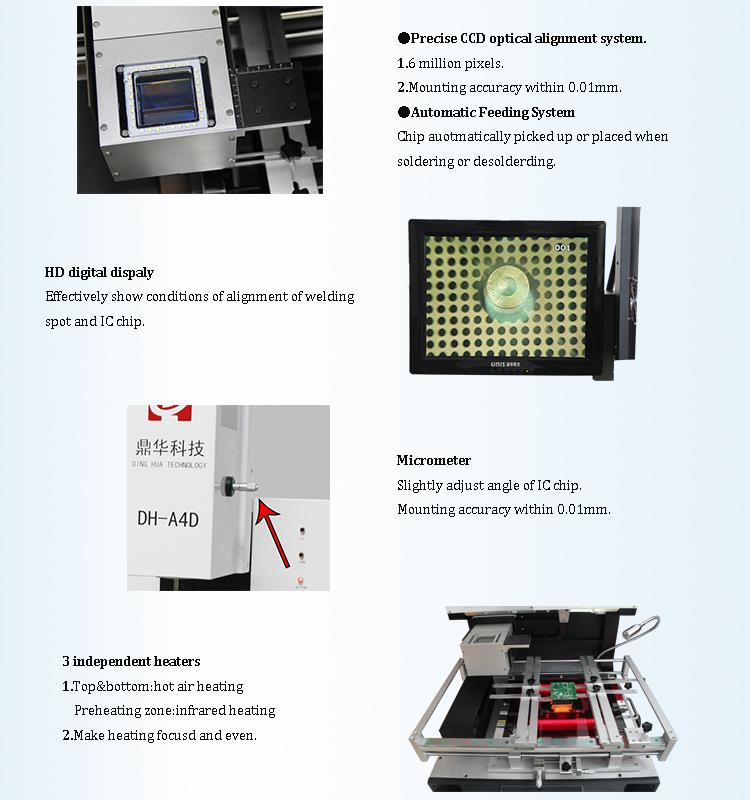

Optísk CCD myndavélarlinsa	Sjálfvirkt fram/aftur, hægri/vinstri eða handvirkt með stýripinnum
Stækkun myndavélar	2.0 milljón punktar (stafrænn aðdráttur 10X-180X sinnum)
Fínstilling á vinnubekk:	±15mm fram/aftur, ±15mm hægri/vinstri

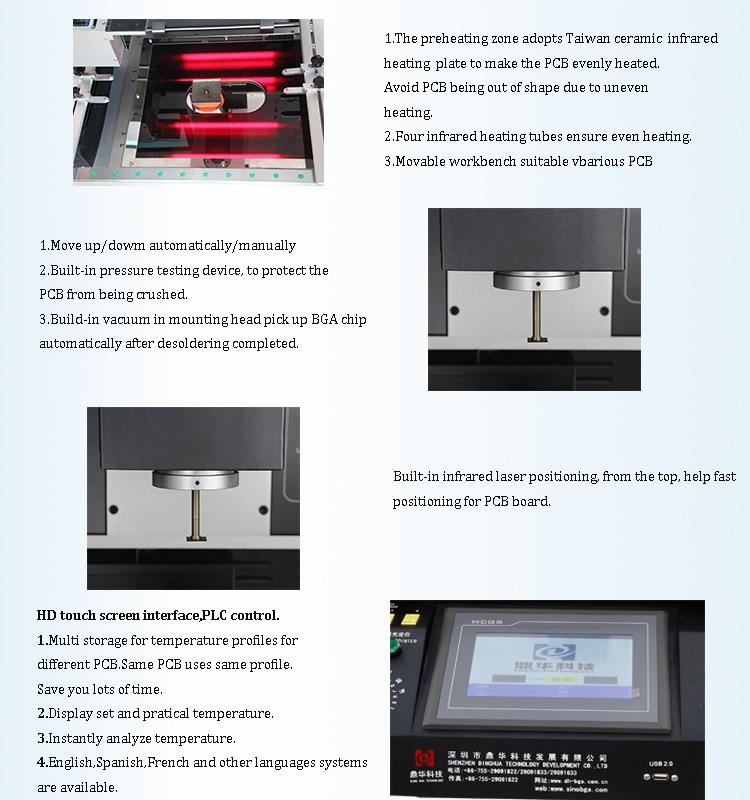

BGA staðsetning	Laser staða, hröð og nákvæm staðsetning PCB og BGA
Hámarks flughraði	Hægt að stilla með því að stilla hnappinn, koma í veg fyrir að örlítill BGA hreyfist.
PCB staðsetning	Snjöll staðsetning, PCB er hægt að stilla í X, Y-átt með "5 punkta stuðningi" + V-gróp PCB krappi + alhliða innréttingar.
Hitastýring	K skynjari, loka lykkja, PLC stjórn, Servo driver
Staðsetningarnákvæmni:	±0.01 mm
Hitastig nákvæmni	±1 gráðu
Lýsing	Taiwan leiddi vinnuljós, stillanlegt hvaða horn sem er
Geymsla hitastigssniðs	50000 hópar
PCB stærð	Hámark 500×420 mm Min 22×22 mm
BGA flís	1x1 - 80x80 mm
Lágmarks flísabil	0.1 mm
Ytri hitaskynjari	4 stk

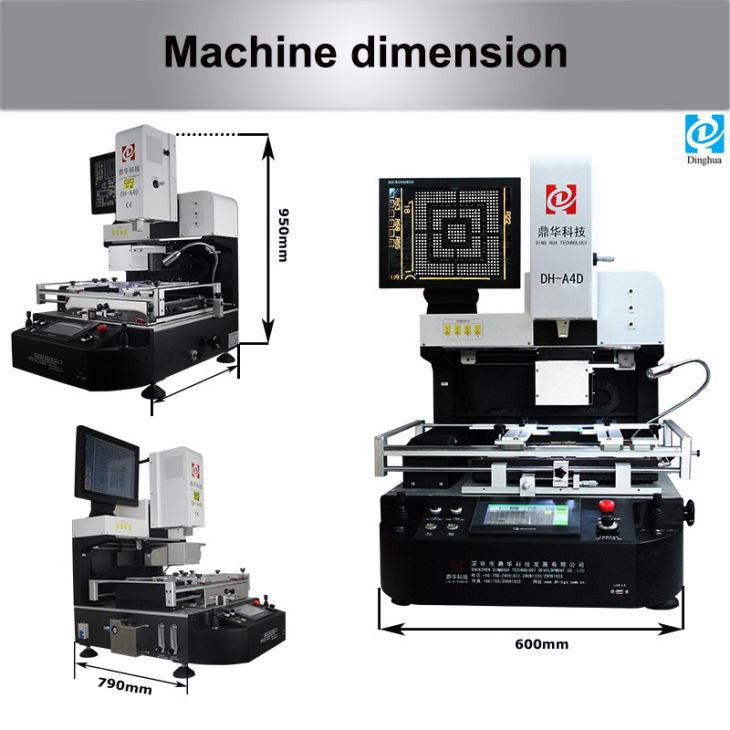

Stærð	790x60x950mm
Nettóþyngd	95 kg

Umsókn

1. Fullkomið úrval endurvinnsluforrita í meðalstórum og stórum þjónustumiðstöðvum, farsíma- og útvarpskerfi gera viðgerðir,

2. farsímar, lófatölvur, lófatölvur, fartölvur, fartölvur, flytjanlegur lækningabúnaður staðarnetstæki, nethnútar, her

3. coboðbúnaðar o.fl.

2. Gildir til að gera við alls kyns flís, svo sem BGA, PGA, POP, BQFP, QFN, PLCC, TQFP, TSOP, osfrv með tini í blýi og blýfríu.

Þjónusta

1. Í forsölu, ókeypis fyrir sýnikennslu og upplýsingaráðgjöf, á staðnum eða með myndbandi.
2.Getur veitt ferli myndband eða þjálfun fyrir sendingu, að þörfum þínum.
3. Við eftirsölu, með sterku faglegu tæknilegu baki lið.

4. Bjóða upp á mikla afslátt fyrir gríðarlegt pöntunarmagn eða fyrir endurteknar pantanir.

5.Ábyrgð: 1 ár ókeypis, og til að fá varahlutakostnað í næstu ár.

Hvernig virkar sjálfvirka BGA endurvinnslustöðin?

Algengar spurningar

1. Hvað með pakkann? Er það öruggt meðan á fæðingu stendur?

Öll LCD endurnýjuð vél fyrir farsíma er pakkað á öruggan hátt, með venjulegri sterkri viðaröskju eða öskju með froðu inni.

2. Hver er afhendingarleiðin? Hversu marga daga mun vélin koma til okkar?

Við munum senda vélina með DHL, FedEx, UPS, osfrv (Door to Door Service), um það bil 5 dagar til að koma.

Eða með flugi til flugvallarins (Door to Airport Service), um það bil 3 dagar til að koma.

Eða sjóleiðina til sjávarhafnar, Lágmarks CBM krafa: 1 CBM, um 30 dagar til að koma.

3. Veitir þú ábyrgðina? Hvað með þjónustuna eftir sölu?

1 árs ábyrgð ókeypis fyrir varahluti, tækniaðstoð alla ævi.

Við erum með faglegt eftirsöluteymi, ef einhverjar spurningar eru, eru aðstoðarmyndbönd einnig veitt í þjónustu eftir sölu.

4.Þessi vél er auðveld í notkun? ef ég hef enga reynslu, get ég líka stjórnað því vel?

Veitir þú notendahandbókina og notkunarmyndbönd okkur til stuðnings?

Já, vélarnar okkar eru hannaðar til að nota auðveldlega, venjulega mun það taka þig 2-3 klukkustundir að læra hvernig á að nota, ef þú ert tæknimaður,það verður miklu fljótlegra að læra. Við munum veita ensku notendahandbókina ókeypis og aðgerðamyndbandið er fáanlegt.

5, Ef við komum í verksmiðjuna þína, munt þú veita ókeypis þjálfun?

Já, hjartanlega velkomið að heimsækja verksmiðjuna okkar, við munum skipuleggja ókeypis þjálfun fyrir þig.

6. Hver er greiðsluleiðin?

Við samþykkjum greiðsluskilmála: millifærslu, Western Union, Money Gram, Paypal o.s.frv.

Það eru fjórar grunngerðir af BGA: PBGA, CBGA, CCGA og TBGA, og botn pakkans er almennt

tengdur viðlóðarkúlufylki sem I/O útrás. Dæmigert bil á lóðmálskúlufylkingum í þessum pakka er

1.0mm, 1.27mm, 1.5mm.

Algengustu blý-tin íhlutir lóðmálmboltanna eru aðallega 63Sn/37Pb og 90Pb/10Sn. Staðlar eru mismunandi eftir fyrirtækjumfyrirtæki. Frá sjónarhóli BGA samsetningartækni hefur BGA betri eiginleika en QFP tæki, semendurspeglast aðallega í því að BGA tæki gera minna strangar kröfur um nákvæmni uppsetningar. Offset púðans er semallt að 50% og hægt er að leiðrétta stöðu tækisins sjálfkrafa vegna yfirborðsspennu lóðmálmsins. Þessi staðajón hefur reynst nokkuð augljós með tilraunum. Í öðru lagi hefur BGA ekki lengur vandamál með aflögun pinna svipað ogQFP og önnur tæki, og BGA hefur einnig betri samplanarity en QFP og önnur tæki, og útrásarbil þess er miklu stærraen QFP, sem getur dregið verulega úr lóðun Líma prentunargalla leiða til vandamálsins við "brú" lóðmálmsliða;

að auki hefur BGA góða rafmagns- og hitaeiginleika, auk mikillar samtengingarþéttleika. Helsti ókosturinnaf BGA er að það er erfitt að greina og gera við lóðmálmsliði og áreiðanleikakröfur fyrir lóðmálmsliði eru tiltölulega strangar,sem takmarkar notkun BGA tækja á mörgum sviðum.
