Optical Alignment BGA Reballing Station

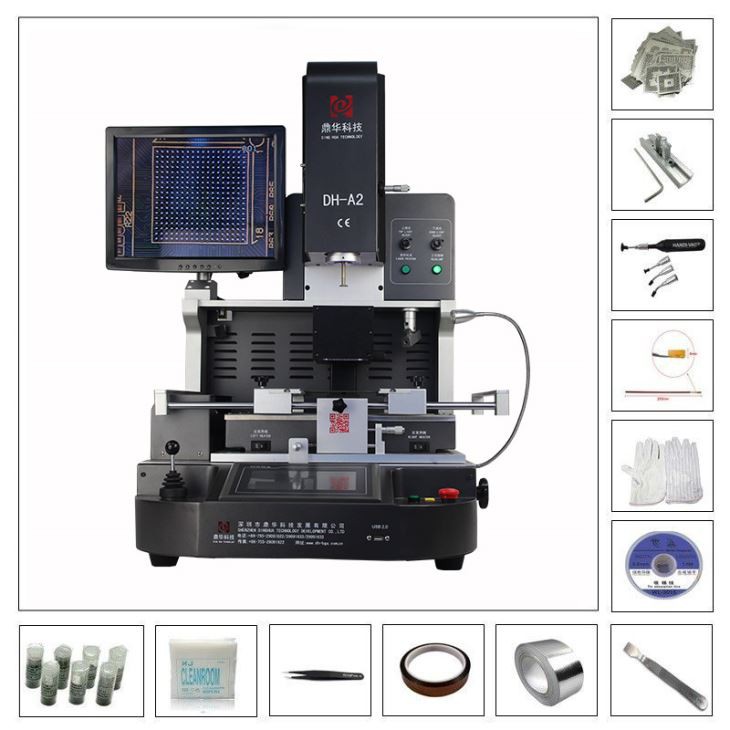

1. Dinghua DH-A2 Sjálfvirk Optical Alignment BGA Reballing Station
2. Beint frá verksmiðju
3. Stærsti framleiðandi sjálfvirkrar BGA endurvinnslustöðvar í Kína
Lýsing
Optical Alignment BGA Reballing Station er sérhæfður búnaður sem notaður er til að gera við eða endurnýja
Ball Grid Array (BGA) flísar á rafrásum. BGA flísar eru pínulitlir hlutir sem eru það
lóðaðar á hringrásartöflu, og þær misheppnast oft af ýmsum ástæðum eins og hita, líkamlegu álagi og
ytri þættir, ef hafa engan faglegan búnað.
Optical Alignment BGA Reballing Station gerir nákvæma röðun á BGA flísinni meðan á reballing stendur.
Reballing felur í sér að fjarlægja bilaða BGA flísina af borðinu, þrífa lóðmálmúðana og síðan lóða
nýjan BGA flís á hreinsaðar púða. Reballing ferlið er mikilvægt vegna þess að það krefst mikillar nákvæmni
tryggja að nýja flísin sé rétt stillt á borðið.
1. Umsókn
Getur gert við móðurborð tölvur, snjallsíma, fartölvur, MacBook rökkort, stafrænar myndavélar, loftræstingar, sjónvarp og
annar rafeindabúnaður frá lækningaiðnaði, samskiptaiðnaði, bílaiðnaði o.fl.
Lóða, endurbolta og aflóða mismunandi tegundir af flögum: BGA, PGA, POP, BQFP, QFN, SOT223, PLCC, TQFP, TDFN, TSOP, PBGA,
CPGA, LED flís.
3. Tæknilýsing
Optical Alignment BGA Reballing Station notar háupplausnar myndavélar til að taka myndir af BGA púðunum
og nýja flísinn. Kerfið greinir síðan myndirnar og notar háþróuð reiknirit til að samræma þær tvær
íhlutum nákvæmlega. Tæknimaðurinn getur séð rauntíma sýnishorn af röðuninni á skjá og gert breytingar
eftir þörfum.
| Kraftur | 5300w |
| Topp hitari | Heitt loft 1200w |
| Botnhitari | Heitt loft 1200W. Innrautt 2700w |
| Aflgjafi | AC220V±10% 50/60Hz |
| Stærð | L530*B670*H790 mm |
| Staðsetning | V-gróp PCB stuðningur, og með ytri alhliða innréttingu |
| Hitastýring | Ktype hitaeining, lokuð hringstýring, óháð upphitun |
| Hitastig nákvæmni | ±2 gráður |
| PCB stærð | Hámark 450*490 mm, Min 22 *22 mm |
| Fínstilling á vinnubekk | ±15 mm fram/aftur, ±15 mm til hægri/vinstri |
| BGA flís | 80*80-1*1 mm |
| Lágmarks flísabil | 0.15 mm |
| Hitaskynjari | 1 (valfrjálst) |
| Nettóþyngd | 70 kg |
4. Upplýsingar
Optical Alignment BGA Reballing Station bætir skilvirkni og gæði reballing ferlisins. Það sparar tíma
og dregur úr möguleikum á villum við jöfnun. Niðurstaðan er áreiðanlegt viðgerðar- eða endurnýjunarstarf sem endurheimtir
virkni rafeindabúnaðarins.
5. Af hverju að velja Optical Alignment BGA Reballing Station okkar?
6. Skírteini
Til að bjóða upp á gæðavöru var SHENZHEN DINGHUA TECHNOLOGY DEVELOPMENT CO., LTD fyrst til að standast UL,
E-MARK, CCC, FCC og CE ROHS vottorð. Á sama tíma, til að bæta og fullkomna gæðakerfið, hefur Dinghua liðið
ISO, GMP, FCCA og C-TPAT endurskoðunarvottorð á staðnum.
