Sjálfvirk reballing innrauða Bga viðgerðarvél

Sjálfvirk reballing innrauð bga viðgerðarvél

Notkunarleiðbeiningar fyrir BGA endurvinnslustöðina DH-A2



DH-A2 samanstendur af sjónkerfi til að stilla, stýrikerfi fyrir tíma og hitastig osfrv. stilling og öruggt kerfi, sem getur hámarkað virkni þess, einfalda einnigviðhald þess, til að gera notanda betri upplifun.

1. Notkun á sjálfvirkri innrauðri bga viðgerðarvél sem endurnýjar aftur



Til að lóða, endurbolta, aflóða annars konar flís:



BGA, PGA, POP, BQFP, QFN, SOT223, PLCC, TQFP, TDFN, TSOP, PBGA, CPGA, LED flís, og svo framvegis.

2. Eiginleikar vöru

* Stöðugt og langur líftími (hannað fyrir 15 ára notkun)

* Getur gert við mismunandi móðurborð með miklum árangri

* Strangt stjórna upphitun og kælingu hitastigi

* Optískt jöfnunarkerfi: festir nákvæmlega innan við 0.01 mm

* Auðvelt í notkun. Hver sem er getur lært að nota það á 30 mínútum. Engin sérstök kunnátta er nauðsynleg.

3. Tæknilýsing áSjálfvirk reballing innrauð bga viðgerðarvél



Aflgjafi	110~240V 50/60Hz
Aflhlutfall	5400W
Sjálfvirk stig	lóða, aflóða, taka upp og skipta o.s.frv.
Optískur CCD	sjálfvirkur með spónafóðri
Hlaupandi stjórn	PLC (Mitsubishi)
spónabil	0.15 mm

Snertiskjár	ferlar sem birtast, tími og hitastilling
PCBA stærð í boði	22*22~400*420mm
flís stærð	1*1~80*80mm
Þyngd	um 74 kg



4. Upplýsingar umSjálfvirk reballing innrauð bga viðgerðarvél



1. Topp heitt loft og lofttæmi soggjafi sett saman, sem er þægilega að taka upp flís/íhlut fyrirsamræma.



2. Optical CCD með skiptri sjón fyrir þá punkta á flís vs móðurborði sem er myndað á skjá.

3. Skjárinn fyrir flís (BGA, IC, POP og SMT, osfrv.) á móti samsvöruðum punktum móðurborðsins.fyrir lóðun.





4. 3 upphitunarsvæði, efri hitalofts-, neðri heitlofts- og IR-forhitunarsvæði, sem hægt er að nota fyrir lítil til iPhone móðurborð, einnig, allt að tölvu og sjónvarpsmóðurborð o.s.frv.

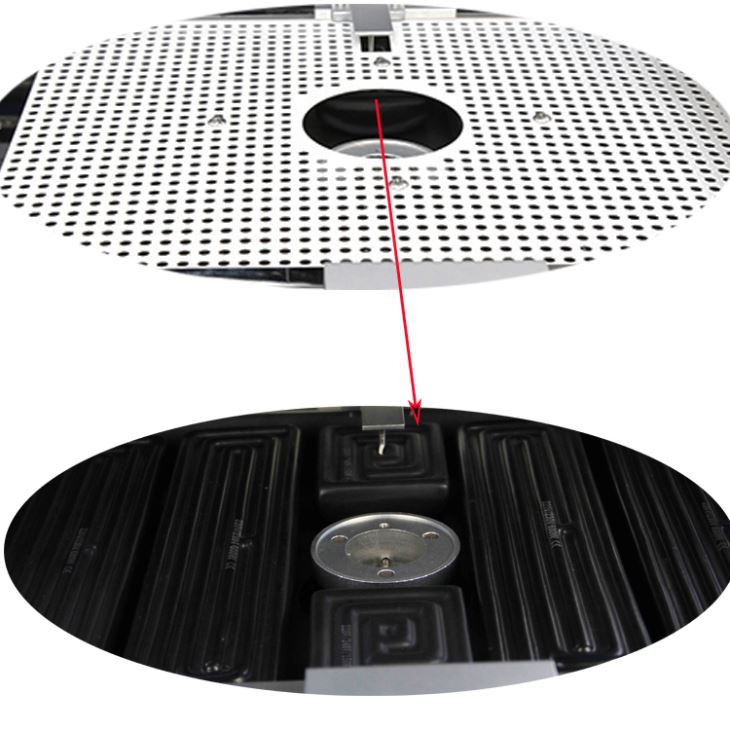

5. IR forhitunarsvæði þakið stálneti, sem gerir hitaeiningar jafna og öruggari.





6. Notkunarviðmót fyrir tíma- og hitastillingu, hitastigssnið er hægt að geyma allt að 50,000 hópa.









5. Af hverju að velja sjálfvirka SMD SMT LED BGA vinnustöðina okkar?



6. Vottorð um BGA endurvinnslukerfi tölvuviðgerðarvél

UL, E-MARK, CCC, FCC, CE ROHS vottorð. Á sama tíma, til að bæta og fullkomna gæðakerfið, hefur Dinghua staðist ISO, GMP, FCCA, C-TPAT endurskoðunarvottun á staðnum.

7. Pökkun og sending á sjálfvirkri BGA rework reballing vél



8. Sending fyrir BGA endurvinnslustöðina

DHL, TNT, FEDEX, SF, sjóflutningar og aðrar sérstakar línur osfrv. Ef þú vilt annað sendingartímabil, vinsamlegast segðu okkur.

Við munum styðja þig.



9. Greiðsluskilmálar

Bankamillifærsla, Western Union, kreditkort.

Vinsamlegast segðu okkur ef þú þarft annan stuðning.

10. Viðeigandi þekking fyrir automatic reballing innrauð BGA viðgerðarvél

1. Flokkun viðgerðarvéla

Optísk jöfnun:Optísk röðun er náð með því að nota prisma myndgreiningu og LED lýsingu í sjóneiningunni. Þessi uppsetning stillir ljóssviðsdreifingu, sem gerir kleift að birta mynd af litlum flís á skjánum fyrir nákvæma sjónleiðréttingu og viðgerð.

Óoptísk jöfnun:Óoptísk jöfnun felur í sér að stilla BGA handvirkt við skjálínur og punkta PCB með berum augum til að ná jöfnun og viðgerð. Greindur búnaður til sjónrænnar röðunar, suðu og sundurtöku á BGA-einingum af mismunandi stærðum getur bætt viðgerðarframleiðni verulega og dregið úr kostnaði.

2. Upphitunarstillingar

Eins og er eru þrjár upphitunarstillingar í viðgerðarkerfinu: efst heitt loft + neðst innrautt, efst og neðst innrautt, og efst og neðst heitt loft. Það er engin endanleg niðurstaða um hvaða háttur er bestur. Hægt er að knýja efsta heita loftkerfið með annað hvort viftum eða loftdælum, þar sem loftdælur eru yfirleitt betri. Innrauð hitun, sérstaklega langt innrauð, er oft ákjósanleg vegna þess að langt innrauðar bylgjur eru ósýnilegt ljós, ekki viðkvæmt fyrir litum og hafa stöðuga frásogs- og brotstuðul yfir mismunandi efni, sem gerir það skilvirkara en venjulega innrauða upphitun. Við endurrennslislóðun með heitu lofti er mikilvægt að botn PCB sé hituð til að koma í veg fyrir skekkju og aflögun vegna einhliða upphitunar og til að stytta bræðslutíma lóðmálmalíms. Þessi botnhitun er sérstaklega mikilvæg fyrir BGA endurvinnslu á stórum borðum. Þrír botnhitunarstillingar fyrir BGA viðgerðarbúnað eru heitt loft, innrautt og heitt loft + innrautt. Heita lofthitun veitir jafna hitun og er almennt mælt með því, en innrauð hitun getur leitt til ójafnrar PCB hitunar. Heita loftið + innrauða samsetningin er nú mikið notuð í Kína.

3. Stjórnunarstillingar

Það eru mismunandi stjórnunarstillingar í BGA viðgerðarvélum, þar á meðal tækjastýring, sem hefur lágt viðgerðarhlutfall og á hættu að brenna BGA flögum, sérstaklega blýlausum. Til samanburðar geta hágæða viðgerðarvélar notað PLC-stýringu eða fulla tölvustýringu fyrir nákvæmari aðgerðir.

4. Val á loftstútum

Veldu góðan heitt loftstreymisstút, þar sem hann veitir snertilausa upphitun. Við upphitun bráðnar lóðmálmur við hverja samskeyti á BGA samtímis vegna loftflæðis við háan hita, sem tryggir stöðugt hitaumhverfi í gegnum endurflæðisferlið og verndar aðliggjandi íhluti gegn skemmdum af heitu lofti. Árangur veltur á einsleitni hitadreifingar á pakkningunni og PCB púðanum, án þess að trufla íhlutina við endurflæði.

Flest hálfleiðaratæki sem notuð eru í BGA viðgerðarferlinu hafa hitaþol á milli 240 gráður og 600 gráður. Fyrir BGA viðgerðarkerfi er mikilvægt að stjórna hitastigi og tryggja einsleitni. Varmaflutningur felur í sér að blása upphituðu lofti í gegnum stút sem er í laginu eins og frumefnið sem verið er að gera við. Loftflæðishreyfingin, þar á meðal lagskipt áhrif, há- og lágþrýstingssvæði og hringrásarhraði, ásamt hitaupptöku og dreifingu, gera það að verkum að það er flókið verkefni að smíða heitloftstúta fyrir staðbundna hitun og tryggja rétta BGA viðgerð. Allar sveiflur í þrýstingi eða vandamál með þjappað loftgjafa eða dælu geta dregið verulega úr afköstum vélarinnar.

5. Kynning á núverandi vélum

DH-A2, framleidd af Shenzhen Dinghua Technology Development Co., Ltd., er athyglisvert dæmi. Stóri botninn á þessari vél notar innrauða upphitun, sem samanstendur af sex hópum af innrauðum hitapípum, en lítill botninn notar innrauða upphitunarvind. Efri hlutinn notar heitt lofthitun, sem samanstendur af hitavírspólu og háþrýstigasröri. Stýrikerfið starfar í PLC-stillingu og getur geymt allt að 200 hitaferla.

Kostir:

a. Það notar þrjár sjálfstæðar hitaeiningar, þar af tveir sem geta hitnað í köflum; einn er fyrir upphitun með stöðugum hita, með möguleika á að slökkva á fimm hitaveitum til að draga úr orkunotkun.

b. Optíska jöfnunarkerfið gerir ráð fyrir þægilegri og hraðari jöfnunaraðgerðum.

c. PCB stuðningsramminn er með staðsetningargöt til að festa PCB fljótari og auðveldari, sérstaklega fyrir óreglulega lagaðar plötur.

d. Notkun þriggja sjálfstæðra upphitunarhluta leiðir til hraðari hitahækkunarhalla sem uppfyllir betur kröfur um blýlaust ferli.

e. Efri hitastýringin notar ytri loftþrýsting, veitir stöðugan loftþrýstingsgjafa og tryggir jafna hitadreifingu.

f. Snertiskjáviðmótið gerir kleift að stilla hitastigsferilinn í rauntíma, sem gerir notkun þægilegri.

que puede almacenar 200 curvas de temperature.
