BGA Rework System Tölvuviðgerðarvél

Optical alignment - prisma myndgreining og LED lýsing eru samþykkt í gegnum sjóneininguna til að stilla ljóssviðsdreifingu þannig að myndin af litlum flís sé birt á skjánum til að ná sjónleiðréttingu og viðgerð. Að tala um óoptíska röðun er að samræma BGA við PCB skjálínuna og benda með berum augum til að ná jöfnunarviðgerð.

Snjall rekstrarbúnaður fyrir sjónræna röðun, suðu og í sundur BGA þætti af mismunandi stærðum getur í raun bætt framleiðni viðgerðarhlutfalls og dregið verulega úr kostnaði.

Sem stendur eru þrjár hitastillingar í viðgerðarkerfinu: upp heitt loft + niður innrautt, upp og niður innrautt og upp og niður heitt loft. Að svo stöddu liggur ekki fyrir endanleg niðurstaða um hvaða leið er best. Sumar af framleiðslureglum efri heita loftsins eru viftur, sumar eru loftdælur og hið síðarnefnda er tiltölulega betra. Sem stendur er innrauð upphitun aðallega langt innrauð, vegna þess að lengd langt innrauða bylgjunnar er ósýnilegt ljós, ekki viðkvæmt fyrir lit, í grundvallaratriðum sama frásog og brotstuðull mismunandi efna, svo það er betra en innrauð upphitun. Eins konar Í heitu loftrennsli lóðun, botn PCB verður að vera hægt að hita. Tilgangur þessarar upphitunar er að forðast vinda og aflögun af völdum einhliða upphitunar PCB og stytta bræðslutíma lóðmálma. Þessi botnhitun er sérstaklega mikilvæg fyrir BGA endurvinnslu á stórum plötum. Eins konar Það eru þrjár upphitunarstillingar neðst á BGA viðgerðarbúnaði: einn er hitalofthitun, hinn er innrauð hitun og sú þriðja er heitt loft + innrauð upphitun. Kosturinn við hitun með heitu lofti er jöfn upphitun, sem mælt er með fyrir almenna viðgerðarferlið. Ókosturinn við innrauða upphitun er ójöfn upphitun PCB. Nú, heitt loft + innrautt er

mikið notað í Kína.

Tækjastýring, lágt viðgerðarhlutfall, auðvelt að brenna BGA flís, sérstaklega blýlaust BGA. Í samanburði við sum hágæða viðgerðarborð eru PLC-stýring og full tölvustýring.

Veldu góðan heitloftsskilstút. Heitaloftsskilstúturinn tilheyrir snertilausri upphitun. Við upphitun bráðnar lóðmálmur hvers lóðmálms á BGA á sama tíma með háhitaloftstreymi. Það getur tryggt stöðugt hitastig í öllu bakflæðisferlinu og verndað aðliggjandi tæki frá því að skemmast af heitu loftinu. Árangur veltur á einsleitni hitadreifingar á pakkanum og PCB púðanum, án þess að blása eða færa íhlutina í endurflæðinu. Eins konar Hitaþol hitastig flestra hálfleiðaratækja í BGA viðgerðarferli er 240. C ~ 600. C. Fyrir BGA viðgerðarkerfi er eftirlit með hitastigi og einsleitni mjög mikilvægt. Í viðgerðartilvikinu felur hitaflutningsflutningurinn í sér að blása út hitaða loftinu í gegnum stútinn, sem hefur sömu lögun og frumefnið. Loftflæðið er kraftmikið, þar á meðal lagskipt áhrif, há- og lágþrýstingssvæði og hringrásarhraði. Þegar þessi eðlisfræðilega áhrif eru sameinuð hitaupptöku og -dreifingu er ljóst að smíði heitloftsstúta fyrir upphitun á staðnum, auk réttrar BGA viðgerðar, er flókið verkefni. Allar þrýstingssveiflur eða vandamál með þjappað loftgjafa eða dælu sem krafist er af heitu loftkerfi mun í grundvallaratriðum draga úr afköstum vélarinnar.

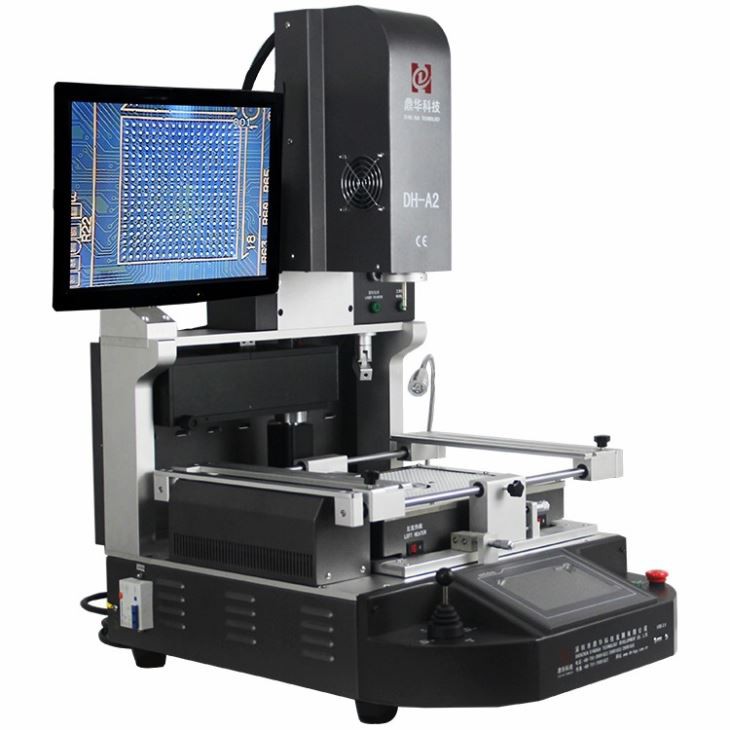

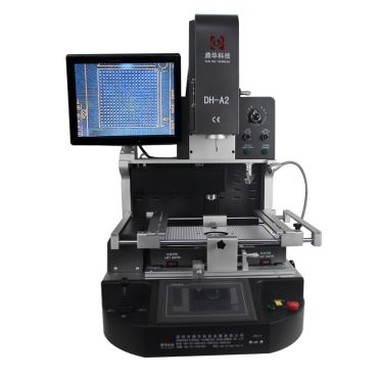

Virkur tími: DH-A2 framleitt af Shenzhen Dinghua Technology Development CO, Ltd. Stóri botninn á gagnsemi líkansins samþykkir innrauða upphitun, sem samanstendur af sex hópum innrauðra hitunarröra; lítill botninn samþykkir innrauða hitavind; efri hlutinn samþykkir heitt lofthitun, sem samanstendur af hópi upphitunarvírvinda og háþrýstigaspípa. Stýrikerfið samþykkir PLC stillingu, sem getur geymt 200 hitaferla.
