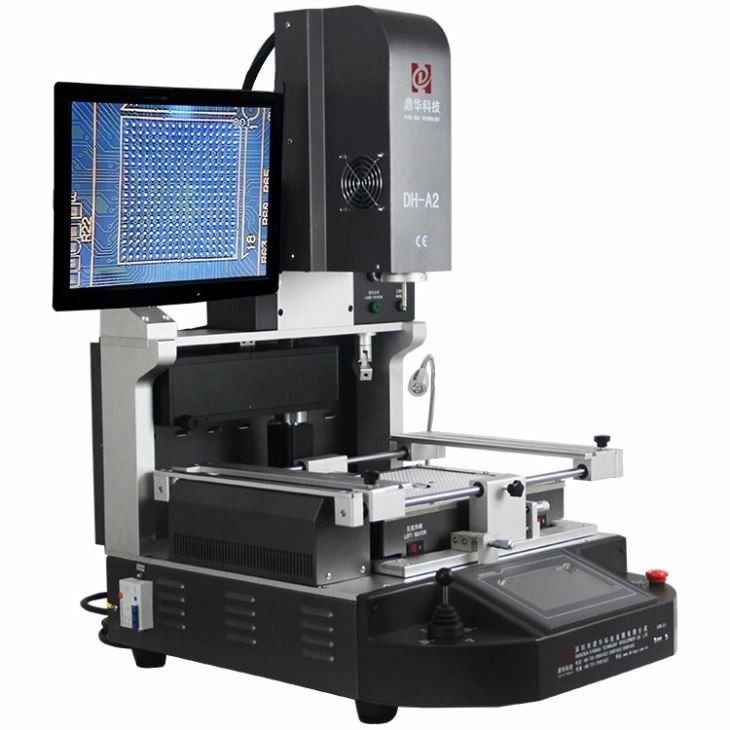

SMD BGA innrautt lóða stöð

SMD BGA innrautt lóða stöð

1. UPPLÝSINGAR SMD BGA innrauða lóða stöðvar

Hentar fyrir mismunandi PCB.

Móðurborð tölvu, snjallsíma, fartölvu, MacBook Logic Board, Stafræn myndavél, loft hárnæring, sjónvarp og annar rafeindabúnaður frá læknaiðnaðinum, samskiptaiðnaði, bifreiðageiranum osfrv.

Hentar fyrir mismunandi tegundir af flögum: BGA, PGA, POP, BQFP, QFN, SOT223, PLCC, TQFP, TDFN, TSOP, PBGA, CPGA, LED flís.

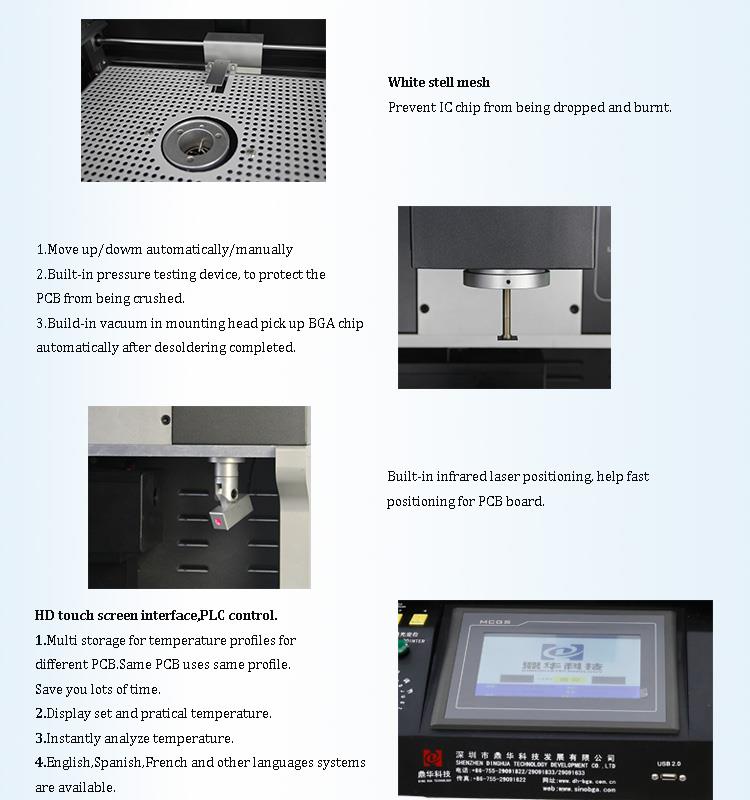

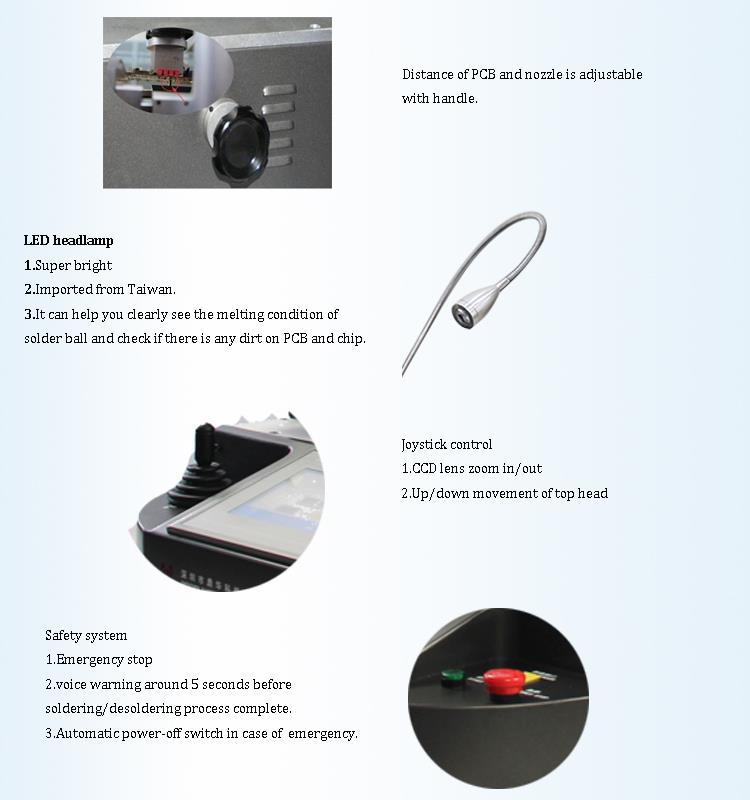

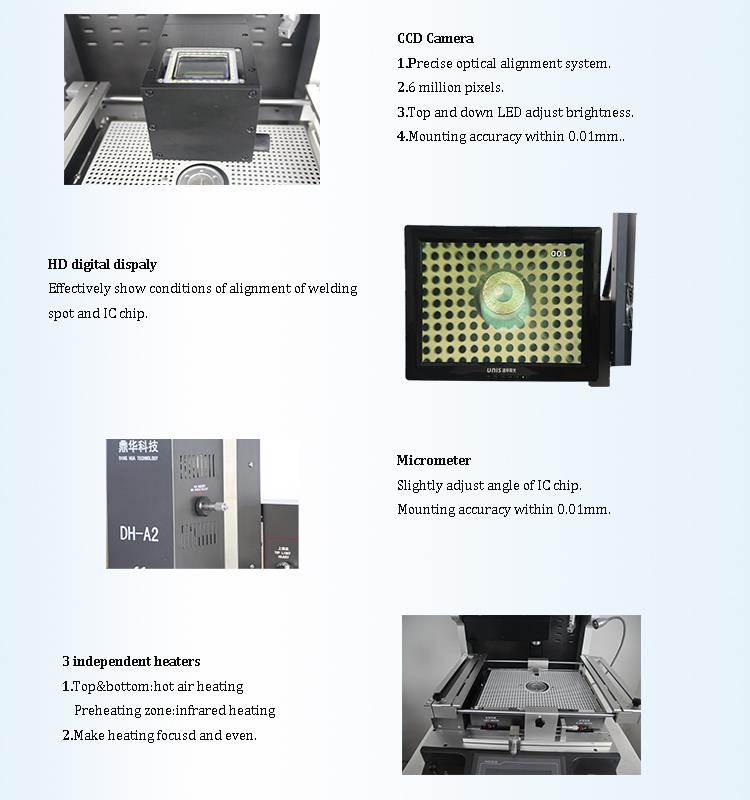

2. Vöruaðgerðir DH-A2 SMD BGA innrauða lóða stöðvar

• Desoldering, festing og lóða sjálfkrafa.

• Einkenni mikils rúmmáls (25 0 l/ mín.), Lágur þrýstingur (0,22 kg/ cm2), lágt temp (220 gráðu) Endurgreiðsla tryggir algjörlega BGA flís rafmagn og framúrskarandi lóða gæði.

• Notkun hljóðláts og lágþrýstings loftblásara leyfir stjórnun hljóðlausrar öndunar, hægt er að stjórna loftstreyminu í 250 l/mín hámark.

• Hot Air Multi-Hole Round Center stuðningur er sérstaklega gagnlegur fyrir stóra stærð PCB og BGA staðsett í miðju PCB. Forðastu kalda lóða og IC-Drop ástand.

• Hitastigið á heitu hitari í heitum lofti getur náð allt að 300 gráðu, mikilvægt fyrir móðurborð í stórum stærð. Á meðan væri hægt að stilla efri hitarann ​​sem samstillt eða sjálfstætt verk

DH-G620 er algerlega það sama og DH-A2, sjálfkrafa að eyða, taka upp, setja aftur og lóða fyrir flís, með sjónrænni röðun fyrir festingu, sama hvort þú hefur reynslu eða ekki, þá geturðu náð tökum á því á einni klukkustund.

3. Svipun á DH-A2 SMD BGA innrauða lóðunarstöð

4. TILKYNNINGAR DH-A2 SMD BGA innrauða lóða

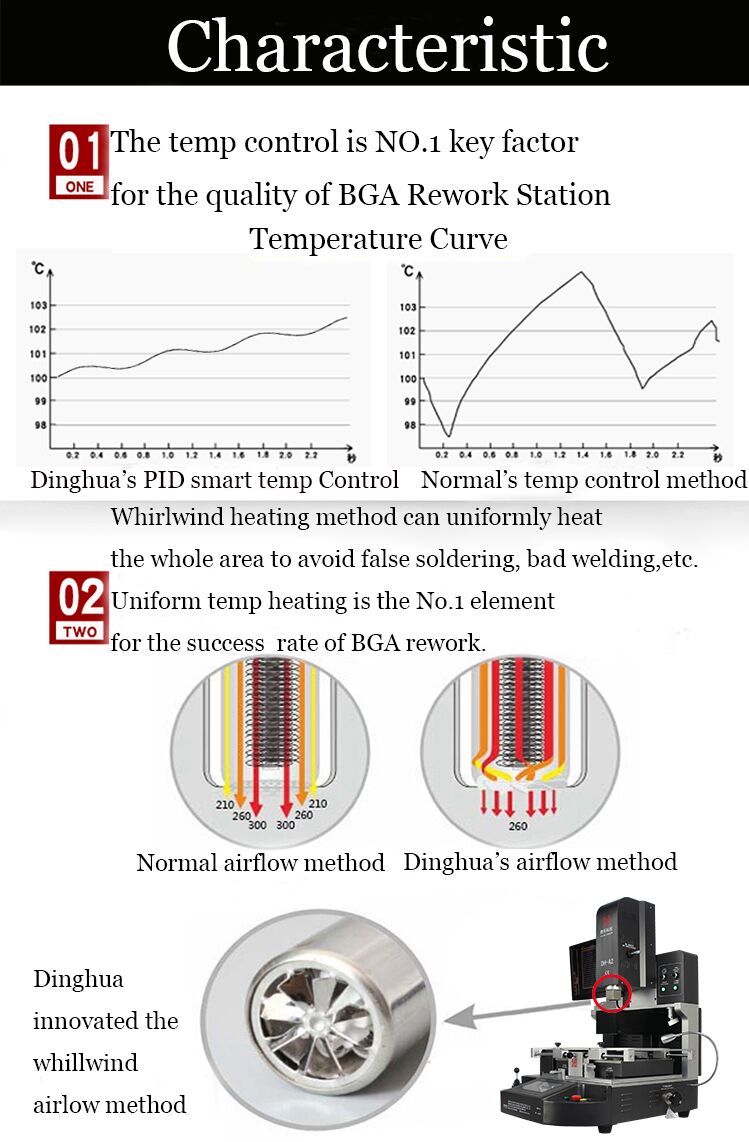

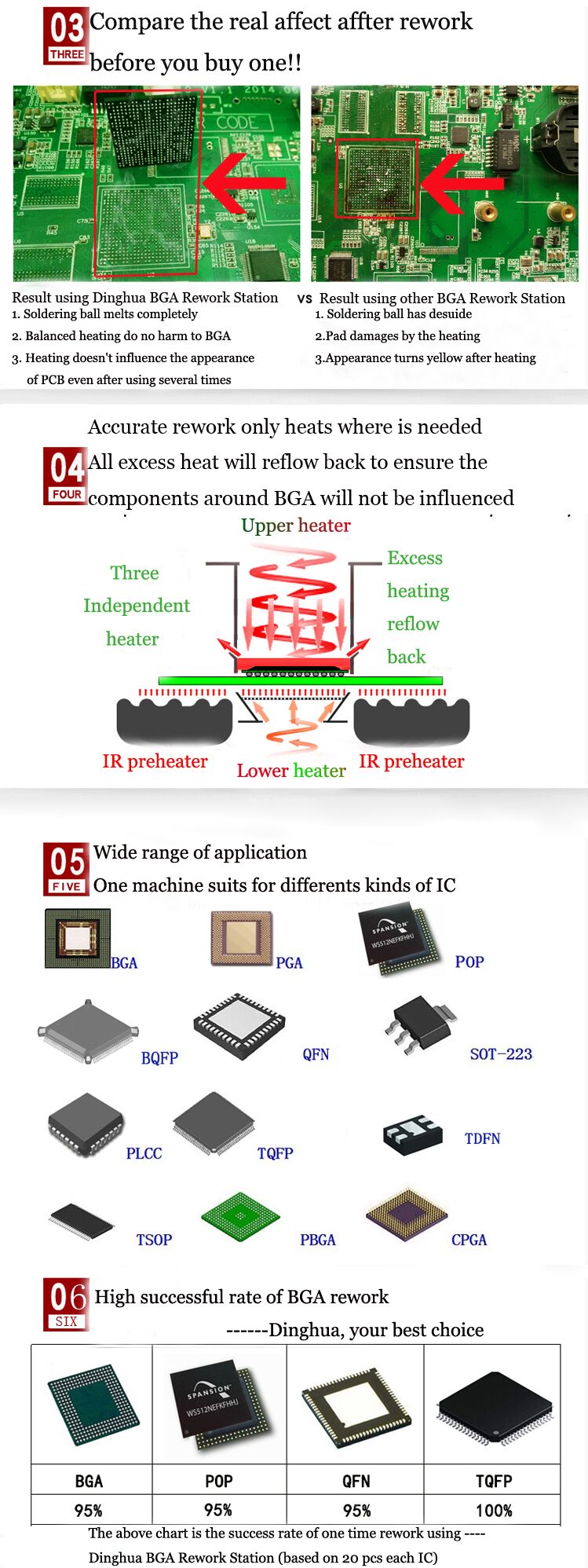

5. Af hverju að velja DH-A2 SMD BGA innrauða lóða stöðina okkar?

6. Vottun á DH-A2 SMD BGA innrauða lóðunarstöð

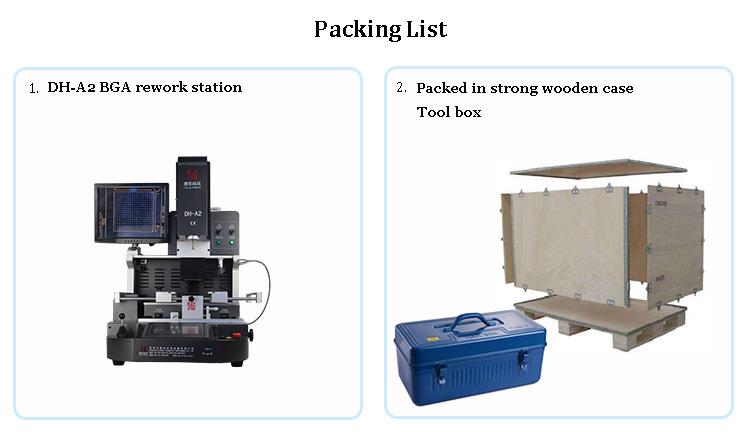

7. Pakkning og sending DH-A2 SMD BGA innrautt lóða stöð

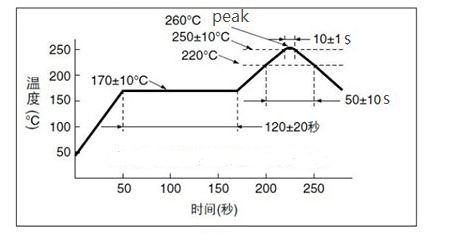

8. Hvernig á að setja hitastig fyrir BGA flísar blýfrjálst fyrir lóða

Með víðtækri notkun flísar höfum við einnig veitt meiri og meiri athygli á vandamálinu við endurgerð flísar. Sem stendur eru tvær megin gerðir af BGA flísum sem notaðar eru á markaðnum. Önnur er leiðandi, hinn er blýlaus, blý og blýlaus BGA flís lóðunarferli hitastigsstillingar eru mismunandi, svo hversu viðeigandi er blýlausa BGA flís lóðunarferli hitastig stilling? Næsta Dinghua Technology Xiaobian mun gefa þér ítarlega kynningu.

Undir venjulegum kringumstæðum eru hitastigskröfur fyrir blýlausa BGA flís mjög strangar við lóða. Hitastigið sem bræðslumark blýfrjáls BGA flísar er um það bil 35 gráður hærra en bræðslumark blýfrjáls BGA flísar. Blý BGA franskar þurfa að skilja einkenni þess áður en lóð. Almennt séð er bræðslumark blýfrjáls endurflæðis lóða mismunandi eftir blýlausu lóðmálinu. Hér gefum við tvö gildi sem tilvísun. Bræðslumark Tin-Silver-kopar álfelgurinn er um 217 gráður og bræðslumark lóðmáls tin-kopar ál er um 227 gráður. Undir þessum tveimur hitastigi er ekki hægt að bráðna lóðatösku vegna ófullnægjandi upphitunar. Þegar þú kaupir BGA endurvinnslustöð þarftu einnig að huga að því að ráðfæra sig við framleiðandann um hitastig hita á blýfrjáls BGA flís. Hvort tækið geti mætt hitastiginu. Ef ekki, þá þarftu að íhuga hvort eigi að kaupa. Almennt ætti hitastigið í blýfríum ofninum að vera um það bil 10 gráður. Eftirfarandi er ítarleg kynning:

Þegar við notum blýlausa BGA flís lóðun notum við almennt allan málm málm til að búa til ofnholið, sem getur í raun tryggt að ofnholið undri ekki við hátt hitastig. Hins vegar eru margir slæmir framleiðendur sem nota litla stykki af málmi til að kljúfa í ofnholið til að keppa um verðið. Þessi búnaður er almennt ósýnilegur ef þú tekur ekki eftir því, en undið mun eiga sér stað ef það er undir háum hita.

Blýlausa BGA flísin er einnig nauðsynleg til að prófa samsíða brautarinnar við háan hita og lághitaaðgerð áður en lóða vegna lóða vegna þess að það mun hafa bein áhrif á árangurshlutfall BGA flísarinnar. Ef efni og hönnun á keyptum BGA endurgerðarbúnaði valda því að auðvelt er að aflagast brautina við háhita aðstæður, mun það valda því að kort eða lækkar. Hefðbundin SN63PB37 blý lóðmálmur er eutectic ál og bræðslumark þess og frostmark hitastig eru þeir sömu, sem báðir eru 183 gráðu C. Leiðfrítt lóðmáls lið Snagcu eru ekki eutectic málmblöndur og bræðslumark þeirra eru frá 217 gráðu C til 221 gráðu C, hitastig undir 217 gráðu C er fast og hitastig yfir 221 gráðu C er fljótandi. Þegar hitastigið er á milli 217 gráðu C og 221 gráðu C sýndi álfelgurinn óstöðugt ástand
