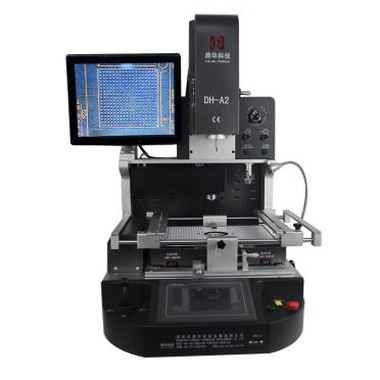

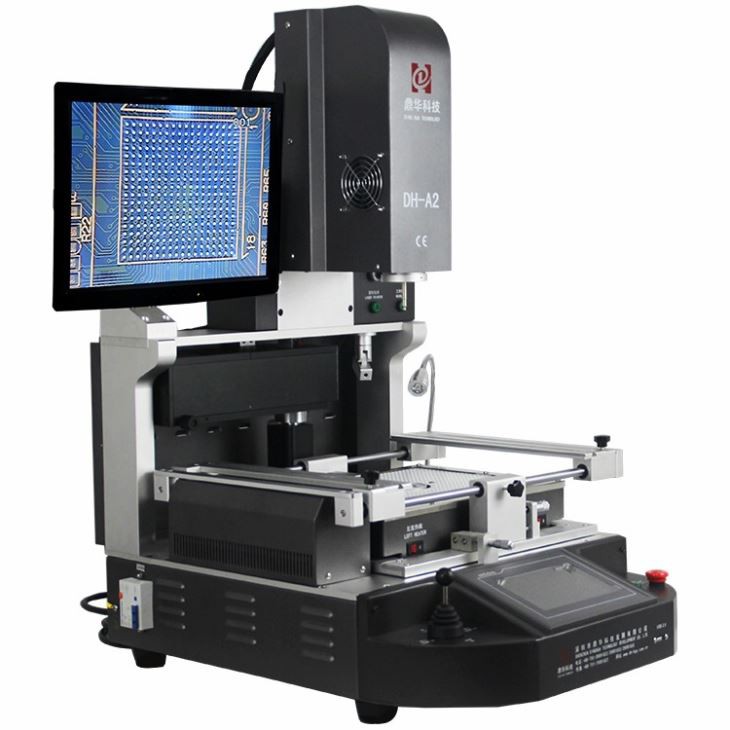

SMD BGA Rework Station Sjálfvirk

SMD BGA endurvinnslustöð sjálfvirk

Þetta er þroskuð vél með fullkomna upplifun, viðskiptavinirnir sem keyptu vélina DH-A2 til ánægju

hlutfall er allt að 99,98%, sem var mikið notað í bíla-, tölvu- og farsímaiðnaði, meira en 1 milljón viðskiptavina

eru að nota.

1.Umsókn sjálfvirkrar SMD BGA endurvinnslustöðvar

Til að lóða, endurbolta, aflóða annars konar flís:

BGA, PGA, POP, BQFP, QFN, SOT223, PLCC, TQFP, TDFN, TSOP, PBGA, CPGA, LED flís.

2. Vara Eiginleikar SMD BGA endurvinnslustöð sjálfvirk

* Stöðugt og langur líftími (hannað fyrir 15 ára notkun)

* Getur gert við mismunandi móðurborð með miklum árangri

* Strangt stjórna upphitun og kælingu hitastigi

* Optískt jöfnunarkerfi: festir nákvæmlega innan við 0.01 mm

* Auðvelt í notkun. Getur lært að nota á 30 mínútum. Engin sérstök kunnátta er nauðsynleg.

3. Forskrift um SMD BGA endurvinnslustöð sjálfvirk

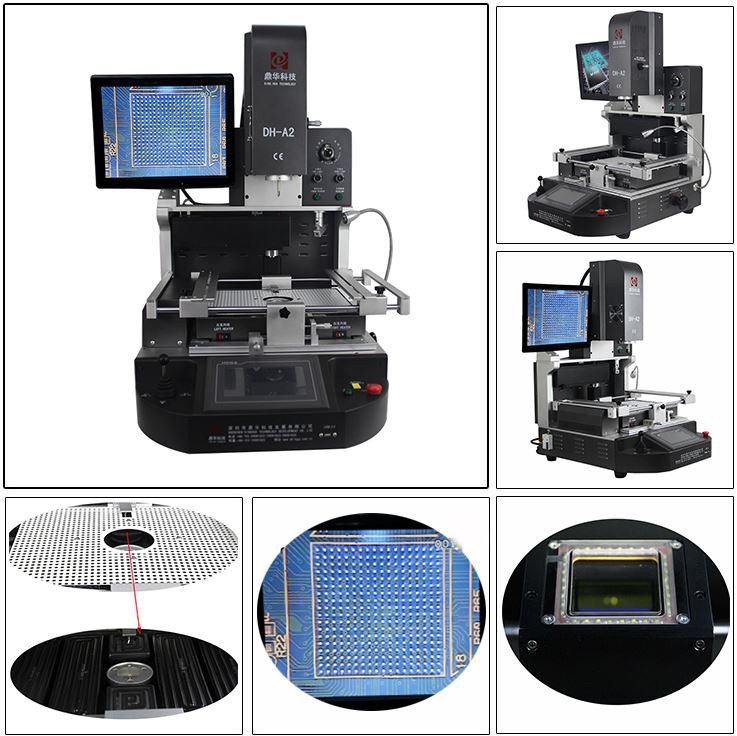

4. Upplýsingar um sjálfvirka SMD BGA endurvinnslustöð

1. Topp heitt loft og tómarúmssog sett saman, sem er þægilega að taka upp flís/íhlut til að stilla.

2. Optical CCD með skiptri sjón fyrir þá punkta á flís vs móðurborði sem er myndað á skjá.

3. Skjárinn fyrir flís (BGA, IC, POP og SMT, o.s.frv.) á móti punktum á móðurborðinu sem samsvarar honum, stillt saman fyrir lóðun.

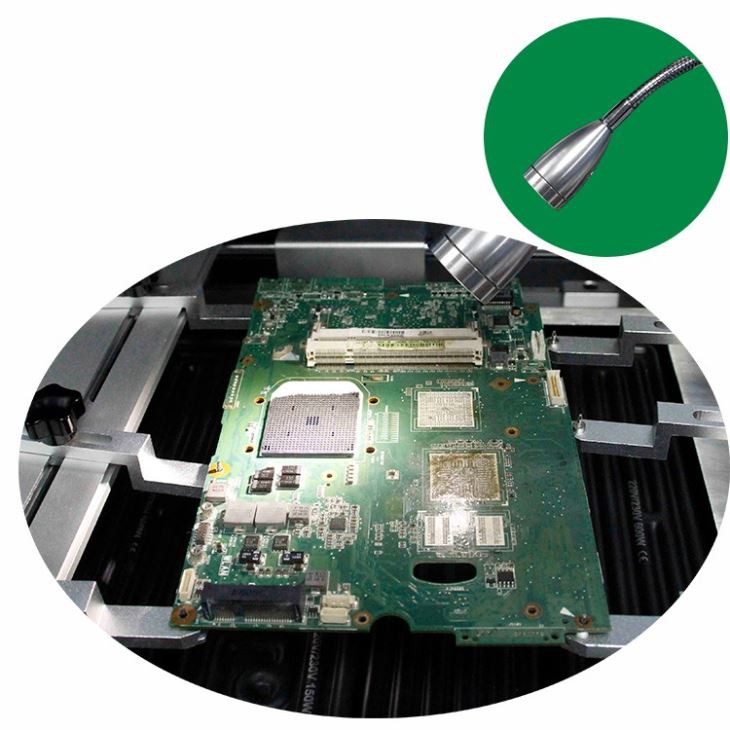

4. 3 upphitunarsvæði, efra heitt loft, neðra heitt loft og IR forhitunarsvæði, sem hægt er að nota fyrir lítið til iPhone móðurborð,

líka, allt að tölvu og sjónvarpsborðum osfrv.

5. IR forhitunarsvæði þakið stálneti, sem hitnar jafnt og öruggt.

5. Af hverju að velja sjálfvirka SMD BGA endurvinnslustöð sjálfvirka?

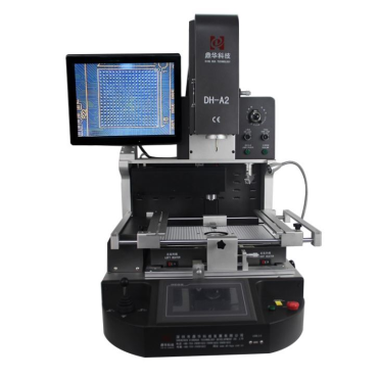

6.Skírteini sjálfvirkrar BGA rework reballing vél

UL, E-MARK, CCC, FCC, CE ROHS vottorð. Á sama tíma, til að bæta og fullkomna gæðakerfið, hefur Dinghua staðist ISO, GMP, FCCA, C-TPAT endurskoðunarvottun á staðnum.

7. Pökkun og sending á sjálfvirkri SMD BGA endurvinnslustöð sjálfvirk

8. Sending fyrirSjálfvirk SMD SMT LED BGA vinnustöð

DHL/TNT/FEDEX. Ef þú vilt aðra sendingarskilmála, vinsamlegast segðu okkur. Við munum styðja þig.

9. Greiðsluskilmálar

Bankamillifærsla, Western Union, kreditkort.

Vinsamlegast segðu okkur ef þú þarft annan stuðning.

10. Rekstrarleiðbeiningar fyrir sjálfvirka SMD SMT LED BGA vinnustöð

11. Viðeigandi þekking fyrir sjálfvirka SMD BGA endurvinnslustöð

Hvernig á að forrita hitastig:

Sem stendur eru tvenns konar tin almennt notuð í SMT: blý, tin, Sn, silfur, Ag, kopar og Cu. Bræðslumark sn63pb37

með blýi er 183 gráður og sn96.5ag3cu0.5 án blýs er 217 gráður

3. Þegar hitastigið er stillt, ættum við að setja hitamælingarvírinn á milli BGA og PCB og ganga úr skugga um að

óvarinn hluti framenda hitamælingavírsins er settur inn. Einskonar

4. Við gróðursetningu kúlu skal setja lítið magn af lóðmálmi á yfirborð BGA og stálnetið, blikkúluna og kúluna.

gróðursetningarborð skal vera hreint og þurrt. 5. Lóðmálmur og lóðmálmur ætti að geyma í kæli við 10 gráður. Einskonar

6. Áður en borð er búið til skaltu ganga úr skugga um að PCB og BGA séu þurr og bakuð án raka. Einskonar

7. Alþjóðlega umhverfisverndarmerkið er Ross. Ef PCB inniheldur þetta merki getum við líka haldið að PCB sé gert af

blýlaust ferli. Einskonar

8. Við BGA suðu skal setja lóðmálma jafnt á PCB og aðeins meira er hægt að bera á við blýlausa flíssuðu. 9. Hvenær

suðu BGA, gaum að stuðningi PCB, ekki klemma of þétt, og áskilja bilið á PCB hitauppstreymi. 10. The

Helsti munurinn á blýtini og blýfríu tini: bræðslumarkið er öðruvísi. (183 gráðu blýlaust 217 gráður) blýhreyfanleiki er góður, blý

-frjáls fátækur. skaðsemi. Blýlaust þýðir umhverfisvernd, blýlaust þýðir umhverfisvernd

11. Hlutverk lóðmassa 1 > lóðahjálp 2 > að fjarlægja óhreinindi og oxíðlag á yfirborði BGA og PCB, sem gerir

suðuáhrifin betri. 12. Þegar botn dökk innrauða hitaplatan er hreinsuð er ekki hægt að þrífa hana með fljótandi efnum. Það

hægt að þrífa með þurrum klút og pincet!

Upplýsingar um hitastillingar: almenna viðgerðarferilinn er skipt í fimm stig: forhitun, hitastigshækkun, stöðugt hitastig,

samsuða og baksuðu. Næst munum við kynna hvernig á að stilla óhæfa ferilinn eftir prófun. Almennt munum við skipta

ferill í þrjá hluta.

1. Forhitunar- og upphitunarhlutinn á frumstigi er hluti, sem er notaður til að draga úr hitamun á PCB, fjarlægja

   raka, koma í veg fyrir froðumyndun og koma í veg fyrir hitaskemmdir. Almennar kröfur um hitastig eru: þegar annað tímabil af

   stöðugt hitastig er lokið, hitastig tins sem við prófum ætti að vera á milli (blýlaust: 160-175 gráður, blý: 145-160 gráður),

   ef það er of hátt þýðir það að við stillum hitastigshækkunina. Ef hitinn í upphitunarhlutanum er of hár, þá er hitinn í

   Hægt er að minnka upphitunarhlutann eða stytta tímann. Ef það er of lágt skaltu hækka hitastigið eða auka tímann. Ef PCB

   borð er geymt í langan tíma og ekki bakað, fyrsta forhitunartími getur verið lengri til að baka borðið til að fjarlægja raka.




2. Fasthitahlutinn er hluti. Almennt er hitastilling stöðugt hitastigs hluta lægri en á

upphitunarhlutinn, svo að hitastigið inni í lóðmálmboltanum hækki hægt til að ná stöðugum hitaáhrifum. Aðgerðin

af þessum hluta er að virkja flæðið, fjarlægja oxíð og yfirborðsfilmu og rokgjörn efni flæðisins sjálfs, auka bleytingaráhrif og draga úr

áhrif hitamunar. Raunverulegt prófunarhitastig tins í almennum stöðugu hitastigi ætti að vera stjórnað við

(blýlaust: 170-185 gráðu , blý 145-160 gráðu ). Ef það er of hátt getur stöðugt hitastig lækkað aðeins, ef það er of lágt, stöðugt hitastig-

rature má auka aðeins. Ef forhitunartíminn er of langur eða of stuttur í samræmi við mældan hitastig okkar, er hægt að stilla hann með

lengja eða stytta stöðugt hitastig.

Ef forhitunartíminn er stuttur er hægt að stilla hann í tveimur tilvikum:

1. Eftir lok annars stigs (hitunarstigs) ferilsins, ef mældur hitastig nær ekki 150 gráðum, er hægt að auka markhitastigið (efri og neðri ferillinn) í öðru þrepi hitaferilsins á viðeigandi hátt eða lengja stöðugan hitatíma. viðeigandi. Almennt er krafist að hitastig hitamælilínunnar geti náð 150 gráðum eftir notkun seinni ferilsins. Einskonar




2. Eftir lok annars stigs, ef uppgötvunarhitastigið getur náð 150 gráðum, ætti að framlengja þriðja stigið (stöðugt hitastig).

Hægt er að lengja forhitunartímann eins margar sekúndur og minna.

Hvernig á að takast á við stuttan baksuðutíma:

1. Hægt er að auka stöðugan hitatíma baksuðuhlutans í meðallagi og muninn má auka eins margar sekúndur og mögulegt er

En la actualidad, hay dos tipos de estaño comúnmente utilizados en SMT: plomo, estaño, Sn, plata, Ag, cobre y Cu. El punto de fusión de sn63pb37 con plomo es 183 degree y el de sn96.5ag3cu0.5 sin plomo es 217 degree

3. Stilltu hitastigið, settu inn kapalinn fyrir hitastigið inn í BGA og PCB, og settu inn kapalinn fyrir hitastigið.

Extremo frontal snúru fyrir lækningu hitastigsins er sett inn. Una specie de

4. Durante la siembra de bolas, se aplicará una pequeña cantidad de pasta de soldadura sobre la superficie de BGA, y la mesa de siembra de malla de

acero, bolas de estaño og bolas debe estar limpia y seca. 5. La pasta de soldadura y la pasta de soldadura deben almacenarse en el refrigerador a 10 gráður .

Una specie de

6. Antes de hacer la placa, asegúrese de que el PCB y el BGA estén secos y horneados sin humedad. Una specie de

7. La marca internacional de protección del medio ambiente es Ross. Ef þú ert að finna PCB, þá er PCB það sem þú vilt.

por un proceso sin plomo. Una specie de

8. Durante la soldadura BGA, aplique uniformemente pasta de soldadura en PCB, y se puede aplicar un poco más durante la soldadura de viruta sin

plomo. 9. Almennt BGA, merki um PCB, ekki aðgengilegt, y reserve el expansion térmica de PCB. 10. La

aðalmunur entre el estaño y el estaño sin plomo: el punto de fusión es diferente. (183 gráður sin plomo 217 gráður) la movilidad del plomo es buena,

synd plomo pobre. nocividad Sin plomo significa protección del medio ambiente, sin plomo significa protección del medio ambiente

11. La función de soldadura en pasta 1> ayuda para soldar 2>eliminando impurezas y capa de óxido en la superficie de BGA y PCB, mejorando el efecto

de soldadura. 12. Cuando se limpia la placa calefactora infrarroja oscura inferior, no se puede limpiar con sustancias líquidas. ¡Sjáðu tárin með þér og njóttu!

Upplýsingar um hitastigið: Almennt endurnýjunarkerfi sem skipt er í hitastig: precalentamiento, aumento de temperature, constante temperature, soldadura por fusion y soldadura por retroceso. Í framhaldi af því, þá er hægt að gera það að verkum að það er ekki hægt að gera það. En almennt, dividiremos la curva en tres partes.
