IR6500 BGA viðgerðarstöð

                                             IR6500 BGA viðgerðarstöð

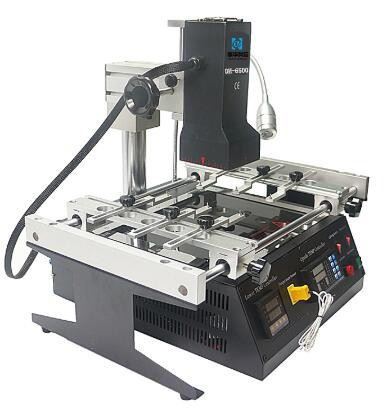

IR 6500 einnig kallaður DH-6500 eiginleikar með 2 IR hitunarsvæðum, 2 stykki af hitastigsplötum og stóru PCB föstu borði uppsettum alhliða innréttingum fyrir mismunandi PCB stærðir, mikið notaðar fyrir farsíma, fartölvur og önnur raftæki.

DH-6500 það er mismunandi vinstri, hægri og bakhlið

Efri IR keramikhitun, bylgjulengd 2~8um, hitunarsvæðið er allt að 80*80mm, forrit fyrir Xbox, leikjatölvu móðurborð og aðrar viðgerðir á flísum.

Alhliða innréttingarnar, 6 stykki með litlum haki og þunnum og upphækkuðum pinna, sem hægt er að nota fyrir óvenjuleg móðurborð til að festa á vinnubekkinn, PCB stærðin getur verið allt að 300*360mm.

Fyrir móðurborð fast, sama hvernig PCB með hvaða lögun sem er, sem hægt er að festa á og til að lóða

aflóðun

Neðsta forhitunarsvæðið, þakið glerskjöld gegn háhita, upphitunarsvæði þess er 200 * 240 mm, flest móðurborð er hægt að nota á það.

2 hitastýringar fyrir tíma og hitastillingu vélanna, það er hægt að stilla 4 hitasvæði fyrir hvert hitastig og hægt er að vista 10 hópa af hitasniðum.

Færibreytur IR6500 BGA viðgerðarstöðvar:

FQA af IR6500 BGA viðgerðarstöð:

Nokkrar færni um IR6500 BGA viðgerðarstöð:

Eftirfarandi er kynning á heitseldu gerðum okkar með heitu lofti:

Heita lofthitunin á heitu loftinu BGA endurvinnslustöðinni er byggð á meginreglunni um lofthitaflutning, með því að nota hágæða og stýranlega hágæða hitastýringu til að stilla loftrúmmál og lofthraða til að ná samræmdri og stýrðri upphitun. Ástæðan er sú að hitastigið sem fer í lóða kúluhluta BGA flögunnar mun hafa ákveðinn hitamun en heita loftúttakið. Þegar við stillum hitastigið á hita, (vegna þess að mismunandi framleiðendur hafa mismunandi hitastýringarhitastig skilgreint á vélinni, eru hitakröfurnar ákveðnar Munurinn á þessari grein, gögnin í þessari grein eru öll notuð í Hongsheng gerðum), verðum við að taka með í reikninginn. taka tillit til ofangreindra þátta (við sögðum hitaleiðréttingu), og við þurfum líka að skilja frammistöðu tini perlur, í stillingu aðgreina hitastigshluta (sérstakt Fyrir stillingaraðferðina, vinsamlegast skoðaðu tæknilegar leiðbeiningar framleiðanda). Þegar við skiljum ekki bræðslumark lóðmálmúlunnar, stillum við aðallega hámarkshitahlutann. Í fyrsta lagi skaltu stilla gildi (250 gráður fyrir blýlaust og 215 gráður fyrir blý), keyra BGA endurvinnslustöðina til að prófa hitun, fylgjast með þegar þú hitar, fyrir nýtt borð, ef þú veist ekki hitaþolið, verður þú að fylgjast með öllu upphitunarferlinu, þegar hitastigið Þegar hækkar yfir 200 gráður skaltu fylgjast með bræðsluferli lóðmálmúlunnar frá hliðinni.

Ef þú sérð að lóðarkúlan er björt og lóðmálmúlan er að bráðna upp og niður (þú getur líka séð hana frá plástrinum við hliðina á BGA, snertið hana varlega með pincet, ef hægt er að færa plásturinn til, sannar það að hitastigið hefur náð kröfunni), í Þegar lóðmálmboltinn á BGA-flögunni er alveg bráðnaður, sést augljóslega að BGA-kubburinn sökkvi niður. Á þessum tíma þurfum við að skrá hitastigið sem birtist á tækinu eða snertiskjá vélarinnar og notkunartíma vélarinnar og skrá hámarkshitastigið sem bráðnar á þessum tíma, og skrá hlauptímann, til dæmis hæsti hiti hefur verið í gangi í 20 sekúndur, og bætið svo 10-20 sekúndum við þennan grunn, þú getur fengið mjög tilvalið hitastig!

Ályktun: Þegar BGA er gert byrjar lóðarkúlan að skiljast þegar hún nær hámarkshitahlutanum í N sekúndur og þarf aðeins að stilla hámarkshitahluta hitaferilsins á hámarkshitastigsfastan hitastig N + 20 sekúndur. Fyrir aðrar aðferðir, vinsamlegast skoðaðu færibreytur hitaferils sem framleiddar eru af framleiðanda. Undir venjulegum kringumstæðum er öllu ferli blýlóðunar stjórnað á um 210 sekúndur og blýlausu stjórninni er stjórnað á um það bil 280 sekúndur. Tíminn ætti ekki að vera of langur. Ef það er of langt getur það valdið óþarfa skemmdum á bæði PCB og BGA!
